Produktnummer:
3601107
Hersteller:
TECE
Herstellernummer:
3601107
EAN:
4027255094901
TECEdrainpoint S Ablaufset115 superflach angebrachte Dichtmanschette, Wasser GV
55,88 €*
Produktinformationen "TECEdrainpoint S Ablaufset115 superflach angebrachte Dichtmanschette, Wasser GV"

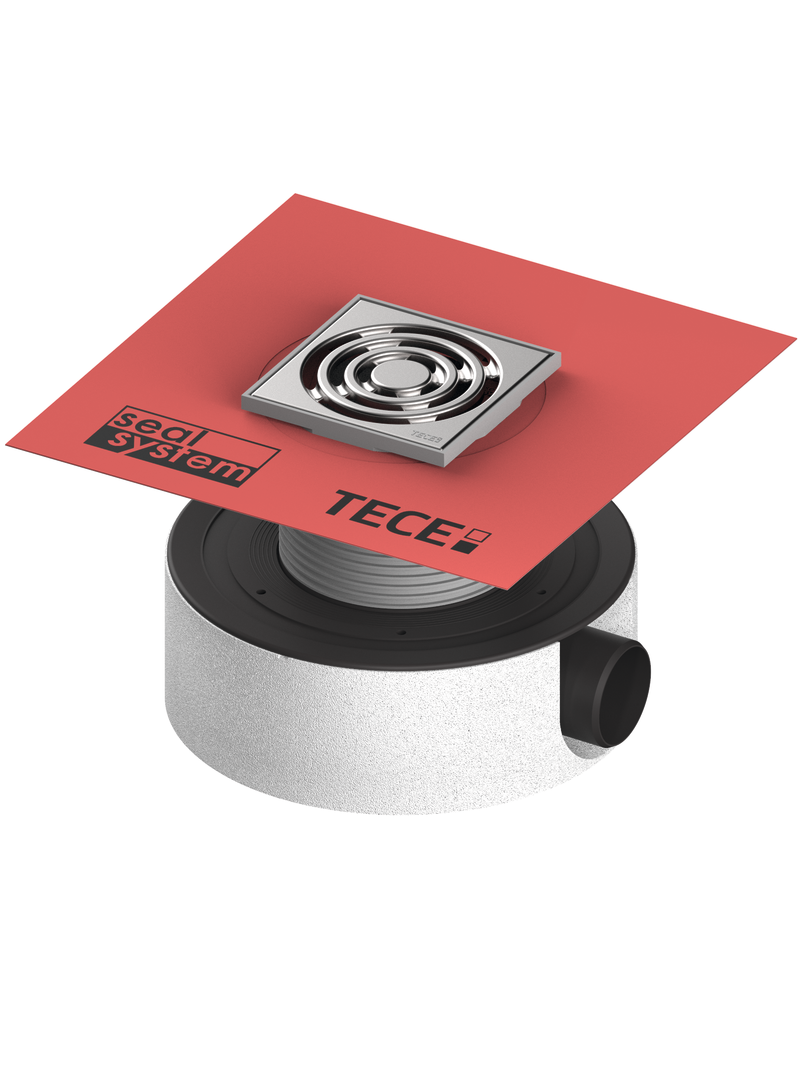

TECEdrainpoint S 115 Ablaufset superflach mit werkseitig angebrachter Seal System Dichtmanschette und Wasser-Geruchsverschluss
Bodenablaufset TECEdrainpoint S 115 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.
Bestehend aus:
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
Bestell-Nr.: 3601107
Bodenablaufset TECEdrainpoint S 115 waagerecht, superflach DN 50, mit schallentkoppelndem Montageelement, Aufsatzstück mit Kunststoff Rostrahmen und werkseitig befestigter Seal System Dichtmanschette.
Bestehend aus:
- Ablaufkörper DN 50 waagerecht superflach aus Kunststoff (PP), mit Klemmflansch zum Anschluss von Abdichtungsbahnen aus Kunststoff oder Elastomeren
- reduzierte Sperrwasserhöhe = 27 mm
- mit herausnehmbarem Geruchsverschluss
- Montageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der Rohbetondecke
- Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) mit werkseitig befestigter Dichtmanschette mit Seal System zur Anbindung von Verbundabdichtungen entsprechend DIN 18534
- TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 x 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)
- Schalungselement aus EPS als Platzhalter für das Aufsatzstück zur Nutzung während der Erstellung des Estrichs.
- für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
- bei minimaler Höhe des Aufsatzstückes: 0,52/0,61 l/s
- bei maximaler Höhe des Aufsatzstückes: 0,69/1,12 l/s
Bestell-Nr.: 3601107
Downloads
Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
Ablaufleistung: | 1 l/s, 1 l/s |
---|---|
Anschluss: | Schiebeende |
Batteriekennzeichnung Kennzeichen: | nein |
Belastung Gitter: | 3 kN |
Belastungsklasse nach EN 1253: | K-3 |
Breite Gitter: | 100 mm, 100 mm |
ECHA-DB Kennzeichen: | nein |
Einstellbares Aufsatzstück: | ja, ja |
Form des Gitters: | rechteckig |
Geeignet für Betonboden: | ja |
Geeignet für Vinylboden: | nein |
Geeignet für beschichteten Boden: | nein |
Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Gesamtbreite: | 210 mm, 210 mm |
Gesamthöhe: | 158 mm, 158 mm |
Gesamtlänge: | 184 mm, 184 mm |
Gitter arretierbar: | nein |
Gitterhöhe: | 5 mm |
Herausnehmbarer Geruchsverschluss: | ja |
Höhenverstellbar: | nein |
KOMO-Prüfsiegel: | nein |
Länge Gitter: | 100 mm, 100 mm |
Material Gitter: | rostfreier Stahl, rostfreier Stahl |
Mit Gitter: | ja, ja |
Mit Klemmring für Vinylboden: | ja, ja, nein |
Mit Sandfänger/Sandfalle: | nein |
Mit Siphon: | ja |
Nenndurchmesser: | DN 50 |
Oberflächenschutzgitter: | sonstige |
REACH Datum: | 2023-04-21, 2023-04-21 |
REACH Kennzeichen: | nein |
Richtung Auslass: | horizontal, horizontal |
Rohraußendurchmesser: | 50 mm, 50 mm |
Sandbeschichtet: | nein |
Schließbar: | nein |
Sperrwasserhöhe: | 27 mm, 27 mm |
Typ des Geruchsverschlusses: | Flüssigkeit, Flüssigkeit, flüssig, flüssig |
Typenzulassung nach BBR/EKS: | nein |
UBA-Positivliste Kennzeichen: | nein |
Verbreiterter Dichtungsflansch: | ja, ja |
Werkstoff Bodenablauf: | Kunststoff |
Werkstoffgüte Bodenablauf: | Polypropylen (PP) |
Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
Ablaufleistung: | 1 l/s, 1 l/s |
---|---|
Anschluss: | Schiebeende |
Batteriekennzeichnung Kennzeichen: | nein |
Belastung Gitter: | 3 kN |
Belastungsklasse nach EN 1253: | K-3 |
Breite Gitter: | 100 mm, 100 mm |
ECHA-DB Kennzeichen: | nein |
Einstellbares Aufsatzstück: | ja, ja |
Form des Gitters: | rechteckig |
Geeignet für Betonboden: | ja |
Geeignet für Vinylboden: | nein |
Geeignet für beschichteten Boden: | nein |
Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Gesamtbreite: | 210 mm, 210 mm |
Gesamthöhe: | 158 mm, 158 mm |
Gesamtlänge: | 184 mm, 184 mm |
Gitter arretierbar: | nein |
Gitterhöhe: | 5 mm |
Herausnehmbarer Geruchsverschluss: | ja |
Höhenverstellbar: | nein |
KOMO-Prüfsiegel: | nein |
Länge Gitter: | 100 mm, 100 mm |
Material Gitter: | rostfreier Stahl, rostfreier Stahl |
Mit Gitter: | ja, ja |
Mit Klemmring für Vinylboden: | ja, ja, nein |
Mit Sandfänger/Sandfalle: | nein |
Mit Siphon: | ja |
Nenndurchmesser: | DN 50 |
Oberflächenschutzgitter: | sonstige |
REACH Datum: | 2023-04-21, 2023-04-21 |
REACH Kennzeichen: | nein |
Richtung Auslass: | horizontal, horizontal |
Rohraußendurchmesser: | 50 mm, 50 mm |
Sandbeschichtet: | nein |
Schließbar: | nein |
Sperrwasserhöhe: | 27 mm, 27 mm |
Typ des Geruchsverschlusses: | Flüssigkeit, Flüssigkeit, flüssig, flüssig |
Typenzulassung nach BBR/EKS: | nein |
UBA-Positivliste Kennzeichen: | nein |
Verbreiterter Dichtungsflansch: | ja, ja |
Werkstoff Bodenablauf: | Kunststoff |
Werkstoffgüte Bodenablauf: | Polypropylen (PP) |
Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
