TECEprofil Waschtischmodul z. Anschluss von Durchlauferhitzern, BH 1120 mm
Produktnummer:
9310022
Hersteller:
TECE
Herstellernummer:
9310022
EAN:
4027255094468
TECEprofil Waschtischmodul z. Anschluss von Durchlauferhitzern, BH 1120 mm
505,69 €*
Produktinformationen "TECEprofil Waschtischmodul z. Anschluss von Durchlauferhitzern, BH 1120 mm"

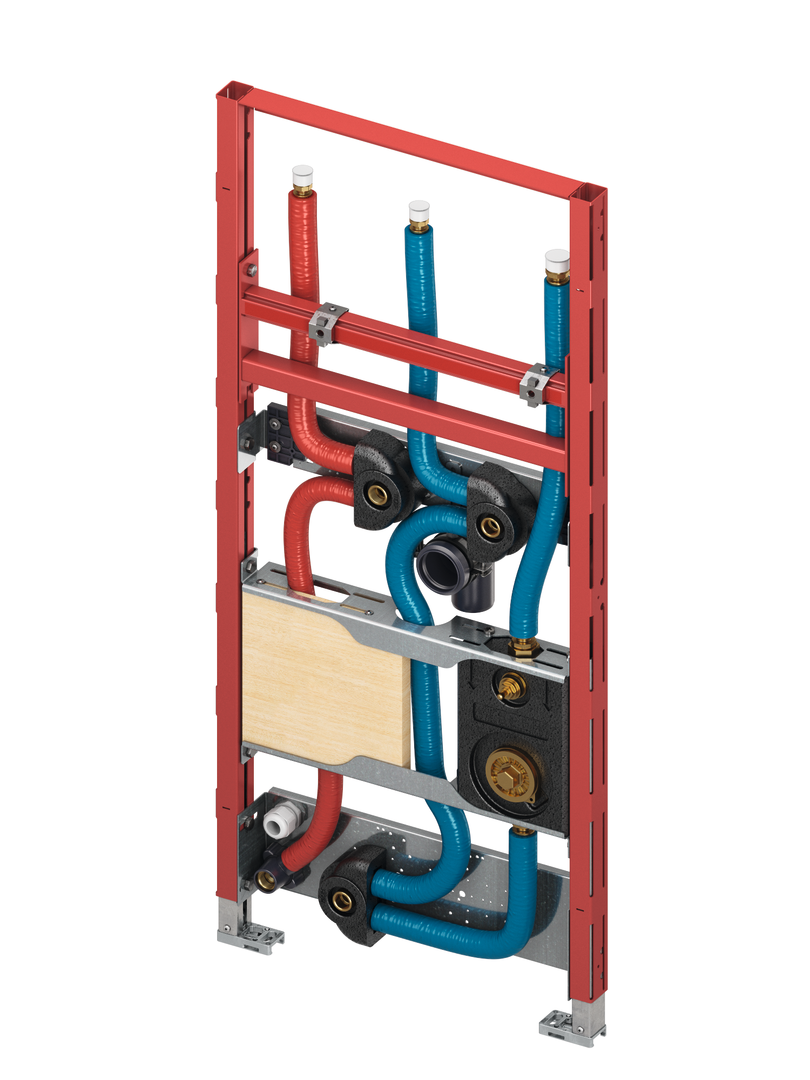

TECEprofil Waschtischmodul zur asymmetrischen Montage für Durchlauferhitzer und Waschtisch, Bauhöhe 1120 mm
Waschtischmodul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwand- oder Eckmodul.
Komplett vormontierte Einheit bestehend aus:
Bestell-Nr.: 9310022
Waschtischmodul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwand- oder Eckmodul.
Komplett vormontierte Einheit bestehend aus:
- selbsttragendem Montagerahmen, pulverbeschichtet
- zwei Haltebolzen M 10, höhen- und seitenverstellbares Abstandsmaß
- schallentkoppelte Armaturentraverse, Wandscheiben mit Hygienebox für Kalt- und Warmwasser durchgeschliffen
- exzentrisch angeordneter HT Abwasserbogen DN 50 zzgl. HT-Reduzierung DN 50 x 32 mm
- werksseitig vorverrohrter Trinkwassereingang 3/4" AG
- Montageblock für Wasserzähler G 2" koaxial (HWW Modell), Anschluss Rp 3/4"
- werksseitig durchgeschliffene und gedämmte Trinkwasserleitung für Kalt- und Warmwasser mit Abgängen 1/2" AG
- Armaturentraverse mit zwei Wandscheiben für Kalt- und Warmwasseranschluss, 100 mm Abstand
- Holzbrett zur Befestigung von elektronisch geregelten Durchlauferhitzern
- eingesetztes Rohrsystem TECEflex, vorgedämmt, kombiniert mit TECEflex Fittings aus Siliziumbronze
Bestell-Nr.: 9310022
Downloads
| Explosionszeichnung.png | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Art der Montage von Armaturen: | Waschtisch/Plattenaufbau |
|---|---|
| Batteriekennzeichnung Kennzeichen: | nein |
| Breite: | 500-500 mm, 500-500 mm |
| ECHA-DB Kennzeichen: | nein |
| Geeignet für Installationswand (Systemwand): | ja |
| Geeignet für Leichtbauwand (Trockenbau): | ja, ja |
| Geeignet für Massivwand (Nassbau): | nein, nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 1120-1320 mm, 1120-1320 mm |
| Höhenverstellbar: | ja |
| Mit Abflussbogen: | ja |
| Mit Armaturenanschlussplatte: | nein |
| Mit Befestigungsmaterial für das Element: | nein, nein |
| Mit Befestigungsmaterial für den Waschtisch: | nein, nein |
| Mit Einbausiphon: | nein |
| Oberflächenschutz: | beschichtet |
| REACH Datum: | 2023-04-21, 2023-04-21 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Abflussrohr: | 50 mm, 50 mm |
| Selbsttragende Konstruktion: | ja, ja |
| Tiefe: | 90-240 mm, 90-240 mm |
| Tiefenverstellbar: | ja |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | nein |
| Verstellbare Armaturenanschlussplatte: | nein |
| Verstellbare Breite: | nein |
| Vormontiertes Element: | ja |
| Waschtischhöhe verstellbar: | ja |
| Werkstoff: | Stahl |
| Art der Montage von Armaturen: | Waschtisch/Plattenaufbau |
|---|---|
| Batteriekennzeichnung Kennzeichen: | nein |
| Breite: | 500-500 mm, 500-500 mm |
| ECHA-DB Kennzeichen: | nein |
| Geeignet für Installationswand (Systemwand): | ja |
| Geeignet für Leichtbauwand (Trockenbau): | ja, ja |
| Geeignet für Massivwand (Nassbau): | nein, nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 1120-1320 mm, 1120-1320 mm |
| Höhenverstellbar: | ja |
| Mit Abflussbogen: | ja |
| Mit Armaturenanschlussplatte: | nein |
| Mit Befestigungsmaterial für das Element: | nein, nein |
| Mit Befestigungsmaterial für den Waschtisch: | nein, nein |
| Mit Einbausiphon: | nein |
| Oberflächenschutz: | beschichtet |
| REACH Datum: | 2023-04-21, 2023-04-21 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Abflussrohr: | 50 mm, 50 mm |
| Selbsttragende Konstruktion: | ja, ja |
| Tiefe: | 90-240 mm, 90-240 mm |
| Tiefenverstellbar: | ja |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | nein |
| Verstellbare Armaturenanschlussplatte: | nein |
| Verstellbare Breite: | nein |
| Vormontiertes Element: | ja |
| Waschtischhöhe verstellbar: | ja |
| Werkstoff: | Stahl |
