Wolf WP-Center CHC-Split 05/200 inkl. BWL-1S-05/230V + WW-Speicher
7.834,37 €*
% UVP: 14.244,30 €* (45% gespart)Bestellware, Lieferzeit: 8-10 Tage
7.834,37 €*
% 14.244,30 €* (45% gespart)Produktinformationen "Wolf WP-Center CHC-Split 05/200 inkl. BWL-1S-05/230V + WW-Speicher"
Wolf Wärmepumpencenter CHC-S
Wärmepumpencenter Split 05/200 inklusive BWL-1S-05/230V + Warmwasserspeicher
Modularer Wärmeerzeuger in Split-Bauweise, kombinierbar mit WOLF CWL-T-EXCELLENT Wohnraumlüftung
Produktmerkmale:
-
Aufstellfläche: max. 0,5 m² (Innenmodul kompakt integriert)
-
Split-Bauweise: Innen- und Außeneinheit getrennt
-
Kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT
-
Warmwasserspeicher: 180 l, spezial-emaillierter Stahl S235JR nach DIN4753
-
PU-Hartschaum-Wärmedämmung (λ=0,024 W/mK)
-
Befüll- und Entleerungshahn, Tauchhülse, Magnesiumschutzanode
-
Edelstahlwellrohr-Verrohrungssets (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL
Hauptkomponenten:
| Komponente | Details |
|---|---|
| Warmwasserspeicher | 180 l, 2,3 m² Glattrohr-Wärmetauscher, PU-Hartschaumdämmung, DIN4753 |
| MAG (Membranausdehnungsgefäß) | 24 l, max. Betriebsdruck 3 bar, DIN EN 13831, inkl. Kappenventil mit Entleerung |
| Bedienmodul BM-2 | Witterungsgeführte Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW, Zirkulation, 3,5" Farbdisplay mit Klartextanzeige, inkl. Außentemperaturfühler |
| Wärmepumpe BWL-1S-05/230V (Split) | Mit integriertem Elektroheizelement (6 kW, 230/400 V), modulierend, Heiz- und Kühlbetrieb, Warmwasserbereitung |
| Außenmodul | Stufenlose Leistungsregelung per Inverter, Expansionsventil für optimalen COP, Kupferrippenrohr-Verdampfer mit Alu-Lamellen und Schutzbeschichtung, drehzahlgeregelter EC-Axialventilator, Doppelrollkolben-Verdichter, Kältemittel R410A (2,15 kg), max. Heizwassertemperatur 55 °C |
| Innenmodul | Hocheffizienz-Umwälzpumpe EEi=0,23, Spreizungsregelung über Pumpendrehzahl, 3-Wege-Umschaltventil (Heiz-/Kühl-/WW-Betrieb), Wärmemengenzähler (BAFA-konform), wärmegedämmter Edelstahl-Plattenwärmetauscher, Sicherheitsventil 3 bar, Entlüfter, Druckmanometer |
Steuerung & Sicherheit:
-
Regler mit Steuer- und Überwachungsorganen der Wärmepumpe
-
Eingänge: eBUS, Speicherfühler, Außenfühler, EVU/Smart Grid/PV-Anhebung, 2 programmierbare Eingänge (z.B. Taupunktwächter, Sammlerfühler, 0-10V externe Ansteuerung)
-
Ausgänge: externe Heizkreispumpe, Anforderung 2. Wärmeerzeuger, 3-Wege-Umschaltventil Kühlbetrieb, Zirkulationspumpe, programmierbarer Ausgang
-
Vorbereitet für WOLF LINK HOME / ISM-7i (Smartset App & Web-Oberfläche)
Technische Daten Außenmodul:
-
Nennspannung: 1NPE/230V/50Hz
-
Absicherung Verdichter: C20A
-
Max. Verdichterstrom: 16 A
-
Schutzart: IP24
-
Maße (BxHxT): 964 x 862 x 363 mm
-
Gewicht: 66 kg
-
Luftvolumenstrom: 2600 m³/h
-
Schalldruckpegel (A7/W55): 59 dB(A), nachts 56 dB(A)
-
Kältemittelfüllmenge: 2,15 kg R410A (GWP 2088)
-
Luftbetriebstemperatur Heizbetrieb: -20°C bis +35°C
-
Luftbetriebstemperatur Kühlbetrieb: +10°C bis +45°C
Technische Daten Innenmodul:
-
Maße (BxHxT): 440 x 790 x 340 mm
-
Gewicht: 31 kg
-
Vorlauftemperaturbereich: 20° - 55 °C
-
Wasservolumenstrom: min 15 l/min, nominal 16 l/min, max 25 l/min
-
Max. Betriebsdruck Heizkreis: 3 bar
-
Anschlüsse: 3 x DN28 Glattrohr (VL, RL, WW)
-
Max. Kältemittelleitungslänge: 25 m
Leistungsdaten (nach EN14511):
| Bedingung | Heizleistung (kW) | Leistungszahl CoP |
|---|---|---|
| A2/W35 | 3,4 | 3,7 |
| A7/W35 | 5,2 | 4,9 |
| A10/W35 | 5,5 | 5,2 |
| A-7/W35 | 5,1 | 2,9 |
| A35/W7 | 4,5 | 2,5 |
| A35/W18 | 6,1 | 3,5 |
-
Max. Heizleistung bei A-7/W35: 5,1 kW
-
Energieeffizienzklasse: Raumheizung Niedertemperatur A++, Mitteltemperatur A+, Warmwasserspeicher B
Abmessungen & Gewicht Warmwasserspeicher:
-
Maße (BxHxT): 650 x 2137 x 685 mm
-
Gewicht: 145 kg
Lieferumfang:
-
Wärmepumpencenter Split 05/200 mit BWL-1S-05/230V + 180 l Warmwasserspeicher
-
Wärmedämmung, Schlammabscheider (nicht explizit erwähnt, aber üblich bei Wolf)
Hersteller: Wolf GmbH
Artikelnummer: 9146657
Downloads
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |

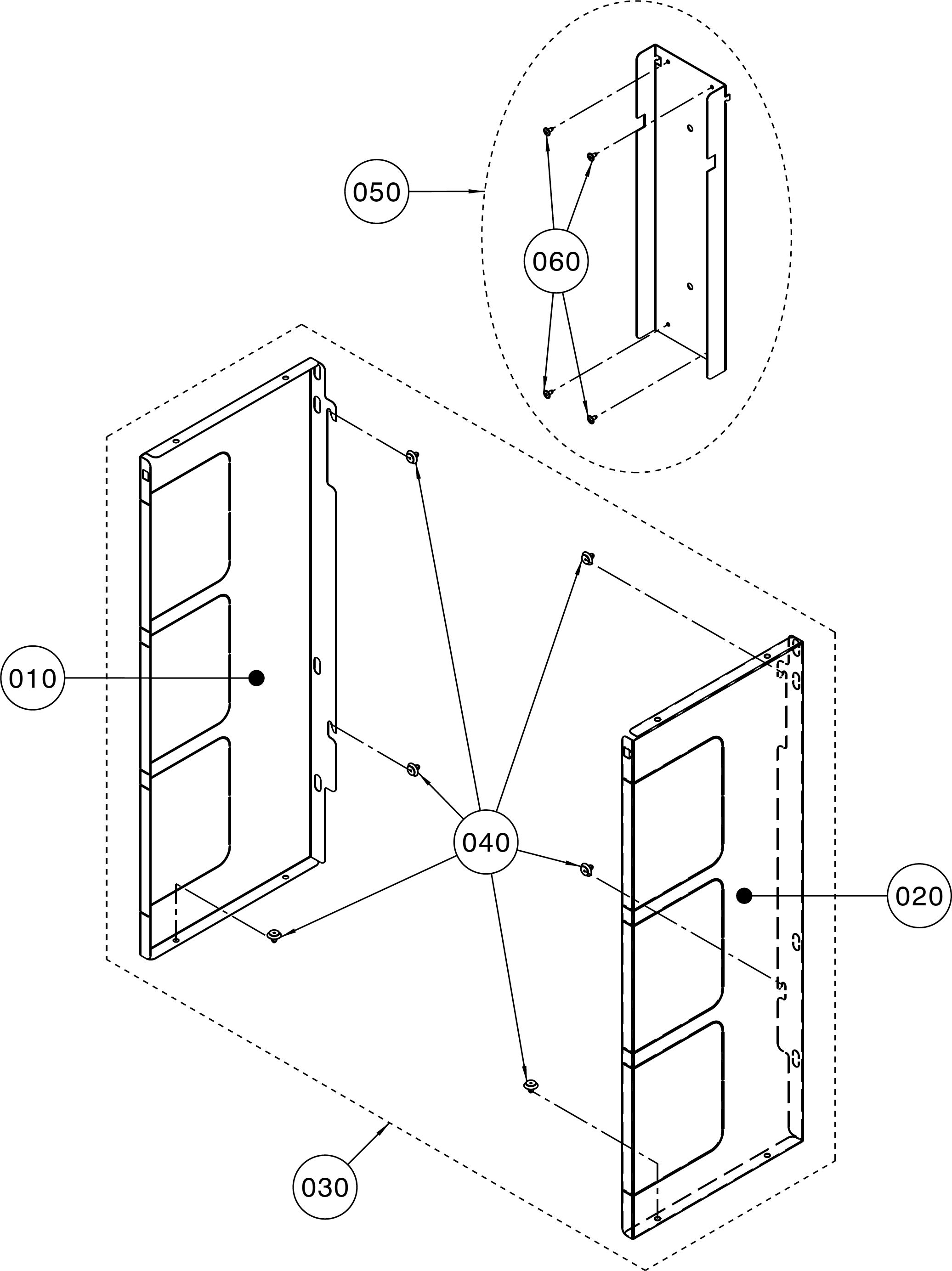

| Explosionszeichnung.jpg | Explosionszeichnung |

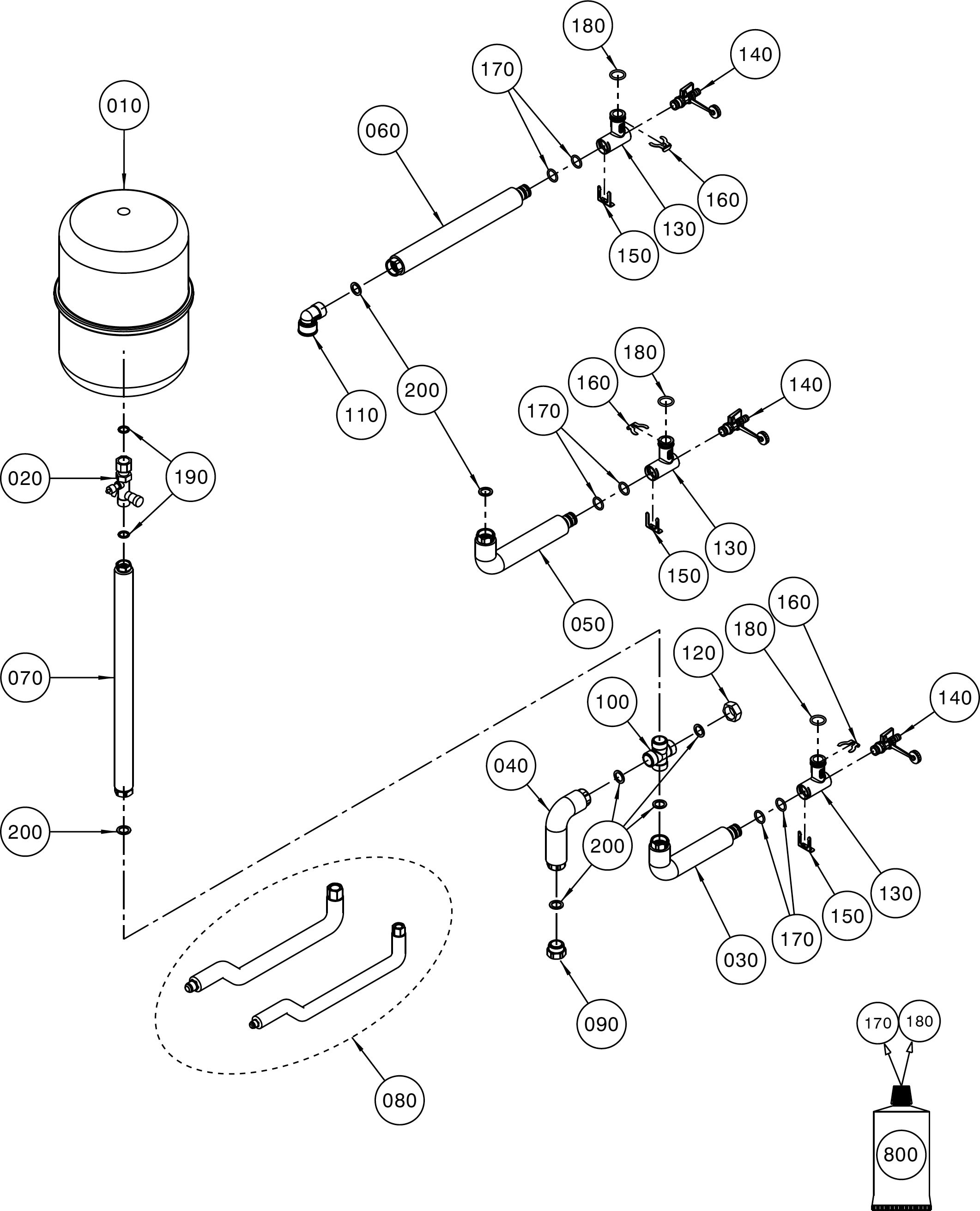

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschlussspannung: | 230 V |
|---|---|
| Anschluss und Reglung mehrere Heizkreise möglich: | ja |
| Ansteuerung für Heizkessel Zentralheizung: | ja |
| Art der Drehzahlregelung (interne Pumpe): | automatisch durch dT gesteuert |
| Art der Optimierung: | Raumsensor |
| Art der Pumpe (interne Pumpe): | energiesparend |
| Art der Regelung: | witterungsabhängige Regelung |
| Ausführung: | komplett |
| Batteriekennzeichnung Kennzeichen: | nein |
| Beschränkung max. elektrische Leistungsaufnahme: | 3 A |
| Datentransfer über Busverbindung: | ja |
| Datentransfer über Internet: | ja |
| Datentransfer über USB: | nein |
| Drehzahlregelung Pumpe (interne Pumpe): | eingebaut |
| ECHA-DB Kennzeichen: | nein |
| Energieeffizienzklasse Raumheizung: | A++ |
| Externe Steuerung benötigt: | nein |
| Fernbedienung möglich: | ja |
| Füllmenge Kältemittel: | 2 kg |
| Geeignet für Schwimmbadwasserheizung: | nein |
| Geeignet für Warmwasser: | ja |
| Geeignet für Zusatzheizung Zentralheizung: | ja |
| Geeignet für aktive Kühlung: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Heizleistung bei 7/35 °C nach EN 14511: | 5 kW |
| Heizleistung elektrisches Element einstellbar in Stufen: | ja |
| Kühlleistung bei 35/7 °C nach EN 14511: | 0-4,5 kW |
| Kühlleistung bei 35/18 °C nach EN 14511: | 0-6,1 kW |
| Kühlung integriert: | ja |
| Leistung elektrisches Heizelement: | 0-6 kW |
| Max. Betriebsdruck Abgabesystem: | 3 bar |
| Max. Druck Warmwasser: | 10 bar |
| Max. Heizungsvorlauftemperatur: | 55 °C |
| Max. Leitungslänge: | 25 m |
| Mit elektrischem Heizelement: | ja |
| Modulationsrate: | 0-29 % |
| Modulierender Kompressor: | ja |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Raumtemperaturregelung: | ja |
| Regelung für Pufferspeicher: | ja |
| Sanftanlauf eingebaut: | ja |
| Schallleistungspegel Außengerät nach EN 12102 bei 0/35 °C: | 59 dB(A) |
| Schallleistungspegel Innengerät nach EN 12102 bei 0/35 °C: | 59 dB(A) |
| Schutzart (IP) Außengerät: | IP24 |
| Schutzart (IP) Innengerät: | IP24 |
| Schwimmbadregelung: | nein |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: | 168 % |
| Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: | 115 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: | 138 % |
| Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: | 81 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: | 232 % |
| Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: | 151 % |
| Sicherung (träge): | 20 A |
| Spannungsart der Pumpe (interne Pumpe): | AC |
| Typ Kältemittel: | R410a |
| UBA-Positivliste Kennzeichen: | nein |
