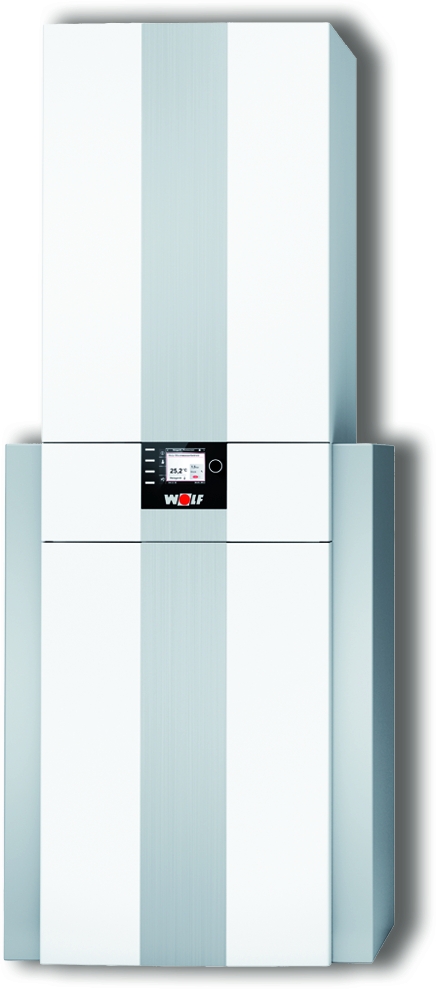

Wolf Gasbrennwert-Zentrale CGS-2-20/160L mit Hochleistungsschichtenspeicher
A
A
3.364,37 €*
% 8.853,00 €* (62% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Versandkostenfrei
Wolf Gasbrennwert-Zentrale CGS-2-20/160L mit Hochleistungsschichtenspeicher
3.364,37 €*
% 8.853,00 €* (62% gespart)
Produktnummer:
8615015
Hersteller:
Wolf
Herstellernummer:
8615015
EAN:
4045013283152
Produktinformationen "Wolf Gasbrennwert-Zentrale CGS-2-20/160L mit Hochleistungsschichtenspeicher"
Wolf Gasbrennwert-Zentrale CGS-2-20/160L mit Hochleistungsschichtenspeicher
Wolf Gas-Brennwertzentrale CGS-2 bestehend aus Gasbrennwerttherme für den Betrieb mit Erdgas E, LL oder Flüssiggas mit Edelstahl-Warmwasser-Wärmetauscher und Schichtenspeicher in Modulbauweise.
Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas.
Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur.
Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb.
Drehzahlgeregelter Ventilator.
Verkleidung weiß RAL 9016 pulverbeschichtet.
Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung.
Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit Erdgas.
Niedrige CO und NOx-Emissionen.
Stufenlos modulierende Wärmeleistung ab 1,8 kW.
Geringste Stromaufnahme im Standbybetrieb von 3W.
Modulierende Hocheffizienzpumpe (EEI 0,23) zur automatischen Anpassung des Volumenstroms.
Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen.
Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“.
Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen.
Leichte Abgasmessung von außen ohne Öffnen des Gerätes.
Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil.
Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635.
Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor.
Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb.
Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen.
Schichtenspeicher aus Stahl, emailliert.
Das „Turbostop-System“ bewirkt im Schichtenspeicher eine komfortable Warmwasserbereitung, die einen Rohrwendel-Speicherwassererwärmer mit 120, 160 bzw. 200 Ltr. übertrifft.
Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt).
Hohe Leistungskennzahl NL = 1,3 bis 2,5 bei Aufheizung von 10° C auf 60° C.
Geringste Wärmeverluste durch hocheffiziente Dämmtechnik in 24 Stunden nur 1,0 kWh Energieaufwand.
Kompakter Aufbau als Brennwertgerät mit Schichtenspeicher.
Zur Installation leicht in zwei Module mit 35 kg und 49 kg trennbar.
Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet.
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten:
Energieeffizienzklasse: Raumheizung A, Warmwasserbereitung A
Wärmetauscher beschichtet
Nennwärmeleistung (Heiz-/Warmwasserbetr.)
bei 80/60°C: 3,8 - 18,9kW
bei 50/30°C: 4,4 - 20,4kW
Nennbelastung: 19,6/23,0kW
kl. Wärmebelastung (mod.) 3,9/6,9kW
Abgastemperatur (Qmax/Qmin)
bei 80/60°C: 70/50°C
bei 50/30°C: 30/25°C
Normnutzungsgrad (HI/Hs)
bei 40/30°C: 110/99%
bei 75/60°C: 107/96%
Vorlauftemperatur max.: 90°C
Gesamtüberdruck max.: Heizkreis: 3,0bar, Warmwasser: 10bar
Ausdehnungsgefäß Inhalt: 10L
Heizwasserwärmetauscherinhalt: 1,3L
Restförderhöhe für Hocheffizienzpumpe EEI = 0.23:
600L/h Förderm.(14kW b.Dt=20k):550mbar
860L/h Förderm.(20kW b.Dt=20k):430mbar
Schichtenspeicher:
Nenninhalt: 90Ltr.
Aquivalenter Nenninhalt: 160L
Spez. Wasserdurchfluss "D" bei DT-30k 23,2L/min.
Warmwasserdauerleistung 560l/h(23,1kW)
Leistungskennzahl nach DIN4708 2,1 NL
Warmwasserausgangsleistung 199 L/10min
Bereitsschaftsenergieaufwand nach DIN EN 12897: 1,0kWh/24h
Korrisionsschutz: Warmwasserwärmetauscher/Speicherbehälter: Edelstahl/Doppelschicht-Emaillierung nach DIN 4153
Elektrische Leistungsaufnahme: Standby: 3 W, maximal: 17-51/110W
Schutzart: IXP4D
Anschlüsse: ¾"
Gasanschluss: ½"
Abgasrohrdurchmesser: DN60/100
Abmessungen (BxHxT): 600x1462x635mm
Transportgewicht (Leer): 84 (35+49kg)
Elektroanschluss: 230V/50Hz
CE-Identnummer: CE-0085 Co0098
Fabrikat: WOLF GmbH
Artikel-Nummer: 8615015
| Anschluss Kaltwasser: | sonstige |
|---|---|
| Anschluss Kraftstoff: | Außengewinde |
| Anschluss Luftzufuhr: | sonstige |
| Anschluss Rauchgasabfuhr: | sonstige |
| Anschluss Rücklauf: | Außengewinde |
| Anschluss Vorlauf: | Außengewinde |
| Anschluss Warmwasser: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bei Lieferung komplett zusammengebaut: | ja |
| Bemessungsspannung: | 230-230 V |
| Betrieb als offene (Luftzufuhr) Ausführung möglich: | ja |
| Breite: | 600 mm |
| Brennerregulierung hoch/niedrig: | nein |
| Brennerregulierung modulierend: | ja |
| ECHA-DB Kennzeichen: | nein |
| ERP Warmwasseraufbereitung: | A |
| ERP jahresz. Raumheizung mitteltemp. 55C: | A |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): | 87 % |
| Eingebaute Pumpenschaltung: | nein |
| Eingebaute Zirkulationspumpe: | nein |
| Eingebaute Zugunterbrechung: | nein |
| Eingebauter Füll-/Entleerungshahn: | nein |
| Eingebauter witterungsanhängiger Regler: | nein |
| Eingebautes Ausdehnungsgefäß: | ja |
| Eingebautes Manometer: | ja |
| Eingebautes Überdruckventil: | ja |
| Einstellbare Heizleistung: | nein |
| Energieeffizienz bei der Warmwasserbereitung (Nwh): | 85 % |
| Energieeffizienzklasse Raumheizung: | A |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Für Heizöl Klasse I: | nein |
| Für Heizöl Klasse II: | nein |
| Gasprüfung HR: | nein |
| Gasprüfung NZ: | nein |
| Gasprüfung VR: | nein |
| Gaszulassung SV: | nein |
| Geeignet für Butan: | nein |
| Geeignet für Erdgas: | ja |
| Geeignet für Methan: | nein |
| Geeignet für Propan: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Geschlossene Ausführung: | ja |
| Höhe: | 1.462 mm |
| Kesselsystem: | sonstige |
| Kondensatanschluss: | sonstige |
| Kondensierend: | nein |
| Kontrollsignal 0-10V: | nein |
| Kontrollsignal OpenTherm: | nein |
| Kontrollsignal an/aus: | nein |
| Kontrollsignal hoch/niedrig: | nein |
| Material Wärmetauscher: | Aluminium |
| Max. Gasvordruck: | 25 mbar |
| Max. Zulauftemperatur (Arbeitstemperatur): | 90 °C |
| Max. zulässiger Betriebsdruck: | 3 bar |
| Medium: | Wasser |
| Min. Arbeitsdruck: | 1 bar |
| Min. Gasvordruck: | 18 mbar |
| Min. Rücklauftemperatur: | 5 °C |
| Nenndurchmesser Kaltwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Kanal Luftzufuhr: | 100 mm |
| Nenndurchmesser Kanal Rauchgasabfuhr: | 60 mm |
| Nenndurchmesser Rücklauf: | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr: | 3/4 Zoll (20) |
| Nennlast oberer Wert: | 19 kW |
| Nennlast unterer Wert: | 4 kW |
| Nennleistung 50-30 °C: | 23 kW |
| Nennleistung 80-60 °C: | 22 kW |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): | 18 kW |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Kondensat: | 25 mm |
| SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: | 93 % |
| Speicher Warmwasser: | 90 l |
| Tiefe: | 635 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umbauset erforderlich: | ja |
| Wasserseitiger Widerstand bei dT 20 °C: | 430 kPa |
| Werkstoffgüte: | Stahlblech |
| Wirkungsgrad: | 1 % |
| Zapfprofil: | XL |
| Zapfschwelle: | 2 l/min |
| Zweiter Rücklaufanschluss: | nein |
| Zündflamme: | nein |
| Ölvorheizung: | nein |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Explosionszeichnung.jpg | Explosionszeichnung |
Für diesen Artikel, gibt es keine Ersatzteile.
Für diesen Artikel, gibt es kein Artikel-Set.
