ARI Absperrv.FABA-Supra I DN350 1.0619+N PN40,2tlg. Spindel,Kantensitzkegel
21.424,28 €*
% UVP: 35.707,14 €* (40% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Versandkostenfrei
Produktnummer:
3514603500112
Hersteller:
Ari
Herstellernummer:
3514603500112
EAN:
4054287012504

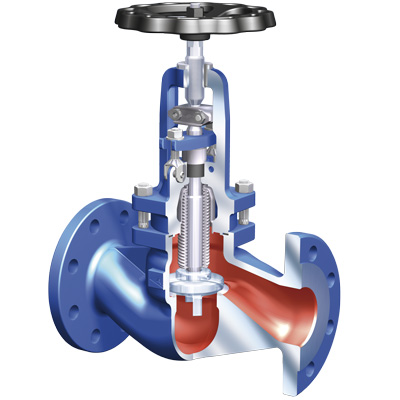

ARI Absperrv.FABA-Supra I DN350 1.0619+N PN40,2tlg. Spindel,Kantensitzkegel
21.424,28 €*
% 35.707,14 €* (40% gespart)Produktinformationen "ARI Absperrv.FABA-Supra I DN350 1.0619+N PN40,2tlg. Spindel,Kantensitzkegel"
Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit Flanschen
gem. EN 558, FTF-1, Industrieausführung,
Gehäuse aus Stahlguss 1.0619+N
mit Grundanstrich, Doppelwandiger
Edelstahl-Faltenbalg aus 1.4571,
am Oberteil angeschweiß (abgeschirmt),
zweiteilige Feingewindespindel
mit außenliegendem u. gerolltem Gewinde,
geschweißter Sitz,
Sicherheitsstopfbuchse mit Brille,
lösbare Verdrehsicherung mit
Anzeigevorrichtung, Spindelrückdichtung,
doppelt gekammerte Deckeldichtung,
metallisches Handrad mit
Epoxid-Beschichtung,
TA-Luft TÜV-Prüf-Nr.973-10183778,
Nenndruck: PN 40
Nennweite: DN350
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +450 Grad C
Gewicht: 693 kg
Preisgruppe: I35
Artikelnummer: 3514603500112
Downloads
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Flansch |
|---|---|
| Anschluss 2: | Flansch |
| Anschluß Bedienung: | sonstige |
| Ausführung des Ventils: | festes Ventil |
| Balgventil: | ja |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handrad |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 40 |
| Druckstufe Flansch: | PN 40 |
| ECHA-DB Kennzeichen: | nein |
| Edelstahlsitzring: | nein |
| Federschließend (NC): | nein |
| Federöffnend (NO): | nein |
| Freistrom: | nein |
| Gastec QA Prüfung: | nein |
| Geeignet für Dampf: | ja |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Gase: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe Handgriff/Handrad: | 1.180 mm |
| KIWA-Prüfsiegel: | nein |
| Klappenbedienung: | sonstige |
| Kopfstücktyp: | sonstige |
| Länge Anschluss 1: | 980 mm |
| Länge Handgriff/Durchmesser Handrad: | 640 mm |
| Material primäre Spindeldichtung: | Graphit |
| Max. Druckunterschied bei 20 °C: | 4 bar |
| Mit Entleerungsventil: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückstromsicherung: | nein |
| Mit Standanzeiger: | ja |
| Nennbaugröße: | DIN |
| Nenndurchmesser: | sonstige |
| Oberflächenschutz: | sonstige |
| REACH Datum: | 2023-10-31 |
| REACH Kennzeichen: | nein |
| Rechtwinklige Ausführung: | nein |
| Selbstverschließend: | nein |
| Spindelgewinde außerhalb des Mediums: | ja |
| Spindel und/oder Handrad ansteigend: | ja |
| Totraumfrei: | nein |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Unter Druck austauschbare Spindelabdichtung: | nein |
| VdS-geprüft: | nein |
| Ventilwinkel: | 180 ° |
| Von innen gefüttert: | sonstige |
| Werkstoff des Gehäuses: | Stahl |
| Werkstoffgüte des Gehäuses: | Stahl GP240GH N (1.0619) |
| Winkel der Spindel: | 90 ° |
