ARI Absperrv.FABA-SupraI DN200 1.0619+N PN40,1tlg. Spindel,Kantensitzkegel
6.354,60 €*
% UVP: 10.591,00 €* (40% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Versandkostenfrei
Produktnummer:
3514602000111
Hersteller:
Ari
Herstellernummer:
3514602000111
EAN:
4054287012375
ARI Absperrv.FABA-SupraI DN200 1.0619+N PN40,1tlg. Spindel,Kantensitzkegel
6.354,60 €*
% 10.591,00 €* (40% gespart)Produktinformationen "ARI Absperrv.FABA-SupraI DN200 1.0619+N PN40,1tlg. Spindel,Kantensitzkegel"

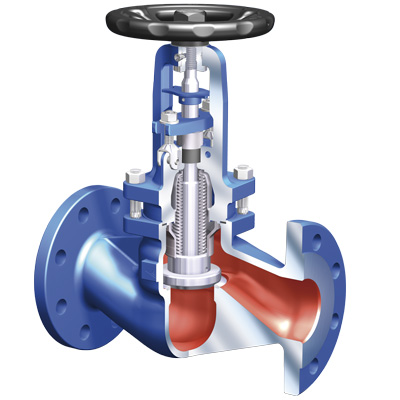

Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit Flanschen
gem. EN 558, FTF-1, Industrieausführung,
Gehäuse aus Stahlguss 1.0619+N
mit Grundanstrich, Doppelwandiger
Edelstahl-Faltenbalg aus 1.4571,
am Oberteil angeschweiß (abgeschirmt),
einteilige Feingewindespindel, mit
außenliegendem u. gerolltem Gewinde,
flacher Trichterschmiernippel, versenkte
Feststellvorrichtung, Hubbegrenzung,
geschweißter Sitz,
Sicherheitsstopfbuchse mit Brille,
lösbare Verdrehsicherung mit
Anzeigevorrichtung, Spindelrückdichtung,
doppelt gekammerte Deckeldichtung,
metallisches Handrad mit
Kataphoresebeschichtung,
TA-Luft TÜV-Prüf-Nr.973-10183778,
Nenndruck: PN 40
Nennweite: DN200
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +450 Grad C
Gewicht: 245 kg
Preisgruppe: I35
Artikelnummer: 3514602000111
Downloads
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Flansch |
|---|---|
| Anschluss 2: | Flansch |
| Anschluß Bedienung: | sonstige |
| Ausführung des Ventils: | festes Ventil |
| Balgventil: | ja |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handrad |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 40 |
| Druckstufe Flansch: | PN 40 |
| ECHA-DB Kennzeichen: | nein |
| Edelstahlsitzring: | nein |
| Federschließend (NC): | nein |
| Federöffnend (NO): | nein |
| Freistrom: | nein |
| Gastec QA Prüfung: | nein |
| Geeignet für Dampf: | ja |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Gase: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe Handgriff/Handrad: | 785 mm |
| KIWA-Prüfsiegel: | nein |
| Klappenbedienung: | sonstige |
| Kopfstücktyp: | sonstige |
| Länge Anschluss 1: | 600 mm |
| Länge Handgriff/Durchmesser Handrad: | 520 mm |
| Material primäre Spindeldichtung: | Graphit |
| Max. Druckunterschied bei 20 °C: | 14 bar |
| Mit Entleerungsventil: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückstromsicherung: | nein |
| Mit Standanzeiger: | ja |
| Nennbaugröße: | DIN |
| Nenndurchmesser: | DN 200 |
| Oberflächenschutz: | sonstige |
| REACH Datum: | 2023-10-31 |
| REACH Kennzeichen: | nein |
| Rechtwinklige Ausführung: | nein |
| Selbstverschließend: | nein |
| Spindelgewinde außerhalb des Mediums: | ja |
| Spindel und/oder Handrad ansteigend: | nein |
| Totraumfrei: | nein |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Unter Druck austauschbare Spindelabdichtung: | nein |
| VdS-geprüft: | nein |
| Ventilwinkel: | 180 ° |
| Von innen gefüttert: | sonstige |
| Werkstoff des Gehäuses: | Stahl |
| Werkstoffgüte des Gehäuses: | Stahl GP240GH N (1.0619) |
| Winkel der Spindel: | 90 ° |
| Anschluss 1: | Flansch |
|---|---|
| Anschluss 2: | Flansch |
| Anschluß Bedienung: | sonstige |
| Ausführung des Ventils: | festes Ventil |
| Balgventil: | ja |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handrad |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 40 |
| Druckstufe Flansch: | PN 40 |
| ECHA-DB Kennzeichen: | nein |
| Edelstahlsitzring: | nein |
| Federschließend (NC): | nein |
| Federöffnend (NO): | nein |
| Freistrom: | nein |
| Gastec QA Prüfung: | nein |
| Geeignet für Dampf: | ja |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Gase: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe Handgriff/Handrad: | 785 mm |
| KIWA-Prüfsiegel: | nein |
| Klappenbedienung: | sonstige |
| Kopfstücktyp: | sonstige |
| Länge Anschluss 1: | 600 mm |
| Länge Handgriff/Durchmesser Handrad: | 520 mm |
| Material primäre Spindeldichtung: | Graphit |
| Max. Druckunterschied bei 20 °C: | 14 bar |
| Mit Entleerungsventil: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückstromsicherung: | nein |
| Mit Standanzeiger: | ja |
| Nennbaugröße: | DIN |
| Nenndurchmesser: | DN 200 |
| Oberflächenschutz: | sonstige |
| REACH Datum: | 2023-10-31 |
| REACH Kennzeichen: | nein |
| Rechtwinklige Ausführung: | nein |
| Selbstverschließend: | nein |
| Spindelgewinde außerhalb des Mediums: | ja |
| Spindel und/oder Handrad ansteigend: | nein |
| Totraumfrei: | nein |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Unter Druck austauschbare Spindelabdichtung: | nein |
| VdS-geprüft: | nein |
| Ventilwinkel: | 180 ° |
| Von innen gefüttert: | sonstige |
| Werkstoff des Gehäuses: | Stahl |
| Werkstoffgüte des Gehäuses: | Stahl GP240GH N (1.0619) |
| Winkel der Spindel: | 90 ° |
