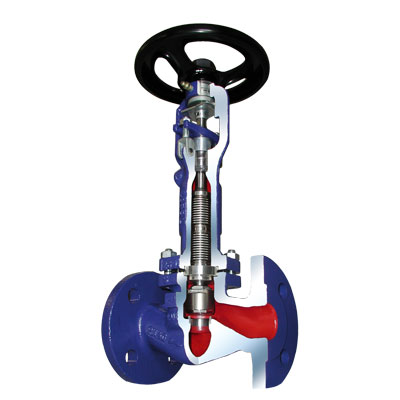

ARI Flanschen-Absperrv. FABA-LA 35044 DN100, PN40, 1.0619+N, Kantensitzkegel
1.679,84 €*
% UVP: 4.097,17 €* (59% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Versandkostenfrei
Produktnummer:
35044010011
Hersteller:
Ari
Herstellernummer:
35044010011
EAN:
4054287010340
ARI Flanschen-Absperrv. FABA-LA 35044 DN100, PN40, 1.0619+N, Kantensitzkegel
1.679,84 €*
% 4.097,17 €* (59% gespart)Produktinformationen "ARI Flanschen-Absperrv. FABA-LA 35044 DN100, PN40, 1.0619+N, Kantensitzkegel"
Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg außerhalb
des Strömungsraumes (lange Bauform)
in Durchgangsform mit
Flanschen gem. EN 558, FTF-1,
Gehäuse aus Stahlguss 1.0619+N
mit Grundanstrich, Doppelwandiger
Edelstahl-Faltenbalg aus 1.4571,
Innenteile aus 1.4021+QT
Feingewindespindel mit außenliegendem
und gerolltem Gewinde, Feststeller und
Full-Service-Schmiernippel
wärmeableitender Bügeldeckel
Sicherheitsstopfbuchse, Klappschrauben
u. Stopfbuchsbrille mit Druckhülse
lösbare Verdrehsicherung mit
Anzeigevorrichtung, nichtsteigendes
metallisches Handrad mit
Kataphoresebeschichtung,
TA-Luft TÜV-Prüf-Nr.088-945053
Nenndruck: PN 40
Nennweite: DN100
Kegelausf.: Kantensitz
max. Temp.: -10 bis +450 Grad C
Gewicht: 42 kg
Preisgruppe: I31
Artikelnummer: 35044010011
Downloads
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Flansch |
|---|---|
| Anschluss 2: | Flansch |
| Anschluß Bedienung: | sonstige |
| Ausführung des Ventils: | festes Ventil |
| Balgventil: | ja |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handrad |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 40 |
| Druckstufe Flansch: | PN 40 |
| ECHA-DB Kennzeichen: | nein |
| Edelstahlsitzring: | nein |
| Federschließend (NC): | nein |
| Federöffnend (NO): | nein |
| Freistrom: | nein |
| Gastec QA Prüfung: | nein |
| Geeignet für Dampf: | ja |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Gase: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe Handgriff/Handrad: | 620 mm |
| KIWA-Prüfsiegel: | nein |
| Klappenbedienung: | sonstige |
| Kopfstücktyp: | sonstige |
| Länge Anschluss 1: | 350 mm |
| Länge Handgriff/Durchmesser Handrad: | 300 mm |
| Material primäre Spindeldichtung: | Graphit |
| Max. Druckunterschied bei 20 °C: | 40 bar |
| Mit Entleerungsventil: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückstromsicherung: | nein |
| Mit Standanzeiger: | ja |
| Nennbaugröße: | DIN |
| Nenndurchmesser: | DN 100 |
| Oberflächenschutz: | sonstige |
| REACH Datum: | 2023-10-31 |
| REACH Kennzeichen: | nein |
| Rechtwinklige Ausführung: | nein |
| Selbstverschließend: | nein |
| Spindelgewinde außerhalb des Mediums: | ja |
| Spindel und/oder Handrad ansteigend: | nein |
| Totraumfrei: | nein |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Unter Druck austauschbare Spindelabdichtung: | nein |
| VdS-geprüft: | nein |
| Ventilwinkel: | 180 ° |
| Von innen gefüttert: | sonstige |
| Werkstoff des Gehäuses: | Stahl |
| Werkstoffgüte des Gehäuses: | Stahl GP240GH N (1.0619) |
| Winkel der Spindel: | 90 ° |
