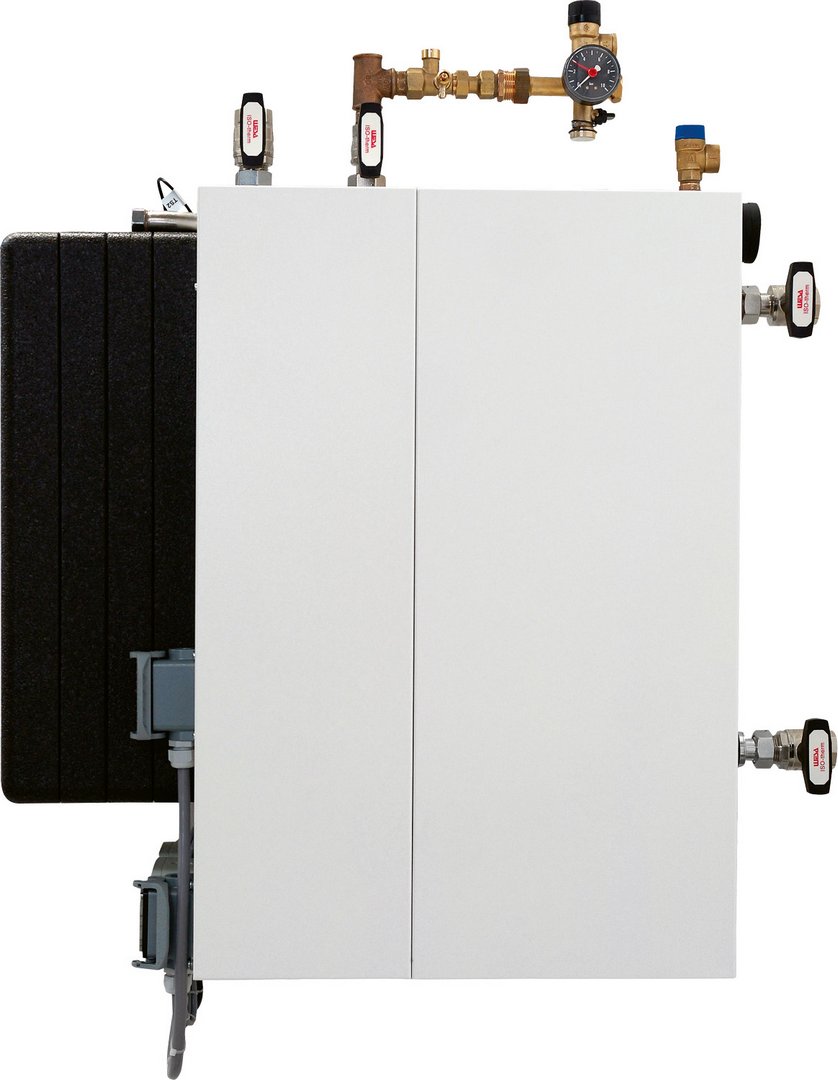

BOSCH Modul Solar 35 m2 LSS-TM 20-35 m2 / 0,4-0,7 m3/h

Modul für den Anschluss eines Kollektorfeldes, bestehend aus einem Wärmeübertrager für die solare Pufferspeicherbeladung, Hocheffizienzpumpen für Solarkreis und Pufferspeicherbeladung, Volumenzähler für Warmwasser mit Impulsausgang zur Messung des Kollektorkreisertrages, Drucksensor Kollektorkreis, 1 Volumenstrombegrenzer, 2 Thermometer 160°C incl. Tauchhülsen, Rückschlagventil, 2 F&E-Kugelhähne, 1 Kappenventil, 2 Sicherheitsventile für den Solar- und Pufferkreis, 4 Absperrarmaturen, 1 Rohrfedermanometer, Schwerkraftumlaufsperre und Schmutzfänger. Sämtliche Komponenten komplett hydraulisch und elektrisch vormontiert Fertigung in kompaktem Blechgehäuse zur Wandmontage. Verbindungsleitungen und Anschluss an Pufferspeicher und Kollektorfeld bauseits. Alle Komponenten und Verbindungsleitungen innerhalb des Moduls mit formangepasstem Isoliermaterial gedämmt. Die Isolierung entspricht den Anforderungen der EnEV. Technische Daten: Max. Betriebsdruck: 10 bar Sicherheitsventil solar: 6 bar Max. Volumenstrom: 0,70 m³/h Max. Druckverlust Kollektorkreis: 400 mbar Betriebsspannung: 230 V/50 Hz Solarkreispumpe: WILO Stratos P 15/1-9 Pufferkreispumpe: WILO YONOS P.RS15/6 Wärmeübertrager: DANFOSS XB37H-1-20 Anschluss Kollektorkreis (2x): DN 25 Anschluss Pufferspeicher (2x): DN 25 Anschluss für MAG Solarkreis: DN 20 Abmessungen (BxHxT): 792 x 1035 x 312 mm Verbindung mit Schaltschrank: Steckverbinder
