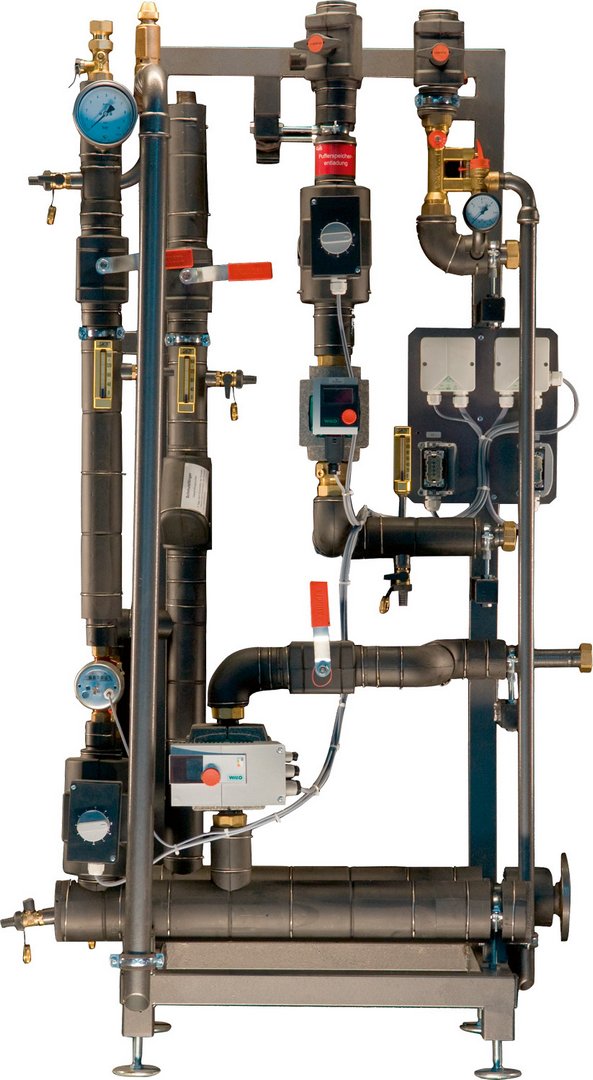

BOSCH Solarmodul Typ 120 LSS TCD bis 130 m2 Aperturfläche

Modul für den Anschluss eines Kollektorfeldes, bestehend aus einem Wärmeübertrager für die Pufferspeicher-Be- und Entladung, zwei Hocheffizienzpumpen für den Kollektor- und Pufferkreis, Volumenzähler für Warmwasser mit Impulsausgang zu Messung des Kollektorkreisertrages, Drucksensoren für den Kollektor- und Pufferkreis, Volumenstrombegrenzer, 2 Thermometer 120°C, 2 Thermometer 160°C, 3 F&E-Kugelhähne, 2 Sicherheitsventile für den Solar- und Pufferkreis, 5 Absperrarmaturen, 2 Rohrfedermanometer, Kappenventil und Schmutzfänger, 2 Dreiwegeventile für die Umschaltung zwischen Puffer-Be- und Entladung. Alle Komponenten und Verbindungsleitungen innerhalb des Moduls mit formangepasstem Isoliermaterial mit einer glatten Oberflächenstruktur gedämmt. Die Isolierung entspricht den Anforderungen der EnEV und ist zu Servicezwecken leicht demontierbar und wieder verwendbar. Sämtliche Komponenten komplett hydraulisch und elektrisch vormontiert, Verbindungsleitungen und Anschluss an Pufferspeicher und Solarkreis bauseits. Technische Daten: Max. Betriebsdruck: 10 bar Sicherheitsventil Solarkreis: 6 bar Max. Volumenstrom: 2,6 m³/h Betriebsspannung: 230 V/50 Hz Kvs-Wert Dreiwegeventil Solar: 16,0 m³/h Kvs-Wert Dreiwegeventil Puffer:16,0 m³/h Solarkreispumpe: Wilo Stratos PARA 25/1-12 Pufferkreispumpe: Wilo Stratos PARA 15/1-9 Max. Druckverlust Solarkreis 750 mbar Anschluss Kollektorkreis (2x): Rp 1 1/4 Anschluss Pufferspeicher (3x): Rp 1 1/4 Anschluss für MAG Solarkreis: G3/4 Anschluss für MAG Beladung Puffer: G3/4
