BWT Dosiergerät Bewados E 20 Modul Gr 1 0,03 - 6 m3/h, 10 bar, DVGW-geprüft

BWT Dosiergerät Bewados E 20 Modul Gr 1 0,03 - 6 m3/h, 10 bar, DVGW-geprüft (Bestell-Nr. 17042) – Schutz vor Kalk und Korrosion in Trinkwasseranlagen

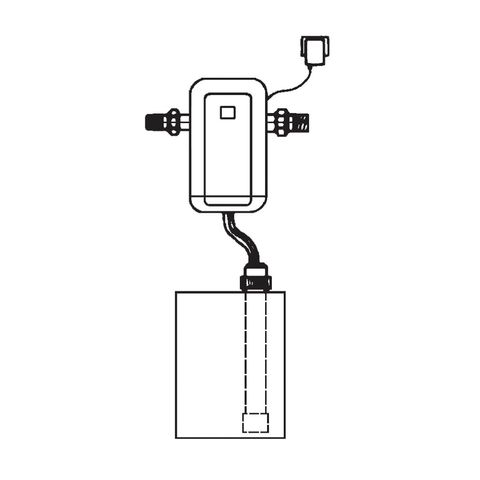

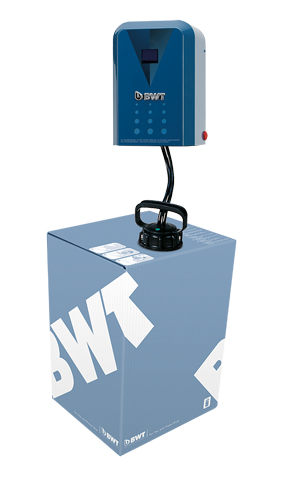

Das BWT Bewados E20 Modul Größe 1 ist eine DVGW-geprüfte Dosieranlage des Herstellers BWT für die gezielte Dosierung von Mineralstoff-Kombinationen in Trinkwassersystemen. Typische Herausforderungen wie Kalkablagerungen, Korrosionsschäden und damit verbundene Störungen in der Haus- oder Gebäudetechnik adressiert das System durch eine wasserdurchflussabhängige, präzise Dosierung aus dem 20-l-Behälter. In Kombination mit dem HydroModul-System oder einem Anschluss-Modul bietet das Bewados E20 eine zuverlässige, normgerechte Lösung zur Stabilisierung der Wasserqualität – effizient, sicher und im laufenden Betrieb gut überwachbar.

Vorteile auf einen Blick

• Wirksamer Schutz vor Kalk und Korrosion: Dosierung von QUANTOPHOS F gemäß DVGW-Arbeitsblatt W 504 sowie QUANTOPHOS Cu 2.
• DVGW-geprüft (NW-9111AQ2033): Hohe Sicherheit und normenkonforme Wasserbehandlung.
• Durchflussabhängige Dosierung: Exakte Wirkstoffzugabe abgestimmt auf den aktuellen Wasserverbrauch.
• Kompaktes Gerätedesign: Integrierter Mehrstrahl-Flügelrad-Wasserzähler mit Impfstelle für platzsparende Einbindung.
• Transparente Betriebsüberwachung: LEDs für Betrieb, Dosierfrequenz und Behälterwechsel/Störung.
• Hohe Betriebssicherheit: Schutz vor Trockenlauf und Überdosierung mit optischer und akustischer Signalisierung.
• Flexible Installation: Anschluss über Anschlussmodul Größe 1 (DN 25 oder DN 32) in waagerechten oder senkrechten Leitungen.

Funktion und Einsatzbereich

Das Bewados E20 dosiert Mineralstoff-Kombinationen (Dosierwirkstoffe) wie QUANTOPHOS F gemäß DVGW W 504 sowie den Wirkstoff QUANTOPHOS Cu 2, um Härtebildner zu stabilisieren und korrosive Einflüsse zu reduzieren. Die Dosierung erfolgt proportional zur durchströmenden Wassermenge aus einem 20-l-Behälter. Damit eignet sich das System für Trinkwasserleitungen in Wohngebäuden, Mehrparteienhäusern und kleineren bis mittleren Gewerbeobjekten, in denen eine verlässliche Wasserqualität zum Schutz von Rohrnetz, Armaturen, Wärmeerzeugern und Warmwasserspeichern gefordert ist.

Steuerung und Bedienung

Die Dosiereinheit ist mit Antriebsmotor und Steuerelektronik in Modulbauweise ausgestattet. LEDs signalisieren Betriebszustand, Dosierfrequenz sowie Behälterwechsel bzw. Störungen. Die Dosiermenge ist einstellbar, wodurch sich die Anlage an unterschiedliche Wasserqualitäten und Verbrauchssituationen anpassen lässt. Der integrierte Mehrstrahl-Flügelrad-Wasserzähler liefert die Impulse für die durchflussabhängige Dosierung.

Sicherheitssysteme

Zum Schutz des Betriebs verfügt das Bewados E20 über integrierte Sicherheitsfunktionen gegen Trockenlauf und Überdosierung. Optische und akustische Signale warnen im Ereignisfall, sodass Wartung oder Eingriffe rechtzeitig erfolgen können. Die DVGW-Prüfung unterstreicht die Eignung für den Einsatz an Trinkwasserleitungen.

Installation und Einbindung

Der Anschluss erfolgt über das Anschlussmodul Größe 1 (DN 25 oder DN 32) – kompatibel mit waagerecht und senkrecht verlaufenden Rohrleitungen. Das Gerät ist für den Einsatz im Rahmen des BWT HydroModul-Systems oder eines entsprechenden Anschluss-Moduls ausgelegt. Die kompakte Bauform mit definierter Gerätehöhe und Einbauhöhenbegrenzung erleichtert die Montage im Hausanschlussraum oder Technikraum.

Effizienz und Betrieb

Durch die proportionale Dosierung wird nur so viel Wirkstoff wie nötig eingesetzt. Das reduziert Ressourcenverbrauch und sorgt für stabile Ergebnisse ohne Überdosierung. Gleichzeitig werden Anlagenkomponenten geschont, was Wartungskosten und Stillstände verringern kann.

Technische Daten

• Bewados Modul: Typ E20
• Anschlussnennweite: DN 25–32
• Arbeitsbereich: 0,03–5,0 m³/h
• Dauerdurchfluss: 50 % vom Maximaldurchfluss
• Druckverlust bei max. Durchfluss: 0,8 bar
• Nenndruck (PN): 10,0 bar
• Dosierabstand: 0,53 l
• Dosiermenge (werkseitig): 100 cm³/m³
• Temperatur Wasser/Umgebung: max. 30/40 °C
• Netzanschluss: 230/50 V/Hz
• Anschlussleistung: 12 V/0,007 kW
• Schutzart: IP 41
• Spannungsspitzen: max. 1 kV
• Gerätehöhe: 240 mm
• Abstand Rohrmitte bis Gerätefront: 317 mm
• Zulässige Einbauhöhe (Ansaughöhe): max. 1500 mm
• Betriebsgewicht: ca. 28 kg
• Prüfzeichen: DVGW-geprüft (NW-9111AQ2033)
• Bestell-Nr.: 17042

Geeignet für

• Ein- und Mehrfamilienhäuser mit Bedarf an Kalk- und Korrosionsschutz im Trinkwassernetz
• Kleine bis mittlere Gewerbeobjekte mit wechselnden Durchflussmengen
• Bestandssanierungen zur Verlängerung der Lebensdauer von Rohrleitungen, Wärmeerzeugern und Warmwasserspeichern
• Neuanlagen, die eine DVGW-konforme, durchflussproportionale Dosierung benötigen

Lieferumfang / Zubehör

• Lieferumfang: BWT Bewados E20 Modul Größe 1 mit integrierter Dosiereinheit und Steuerelektronik
• Erforderliche Ergänzungen: Anschlussmodul Größe 1 (DN 25 oder DN 32) sowie geeigneter Dosierwirkstoff (z. B. QUANTOPHOS F oder QUANTOPHOS Cu 2)
• Hinweis: 20-l-Behälter und Wirkstoffe je nach Ausführung separat zu bestellen

Montage- & Sicherheitshinweis

Die Installation und Inbetriebnahme sollten durch fachkundiges Personal gemäß den geltenden Normen und Herstellerangaben erfolgen. Auf korrekte Einbaulage, zulässige Einbauhöhe, elektrische Absicherung und Dichtheit ist zu achten. Nur zugelassene Dosierwirkstoffe gemäß DVGW-Vorgaben verwenden.

FAQ – häufige Fragen

• Welchen Zweck erfüllt das Bewados E20 in der Trinkwasserinstallation?
  Es dosiert Mineralstoff-Kombinationen durchflussabhängig, um Kalkbildung zu reduzieren und Korrosion zu minimieren.
• Ist das Gerät für mein Rohrnetz geeignet?
  Es wird über ein Anschlussmodul Größe 1 an DN 25 oder DN 32 Leitungen angebunden und deckt 0,03–5,0 m³/h ab.
• Welche Wirkstoffe können dosiert werden?
  QUANTOPHOS F gemäß DVGW-Arbeitsblatt W 504 sowie QUANTOPHOS Cu 2, je nach Anforderung der Anlage.
• Wie wird die Dosierung gesteuert?
  Proportional zum Wasserdurchfluss über den integrierten Mehrstrahl-Flügelrad-Wasserzähler; Dosiermenge ist einstellbar.
• Gibt es Sicherheitsfunktionen gegen Fehlbetrieb?
  Ja, Schutz gegen Trockenlauf und Überdosierung mit optischer und akustischer Signalisierung sowie LED-Statusanzeigen.
