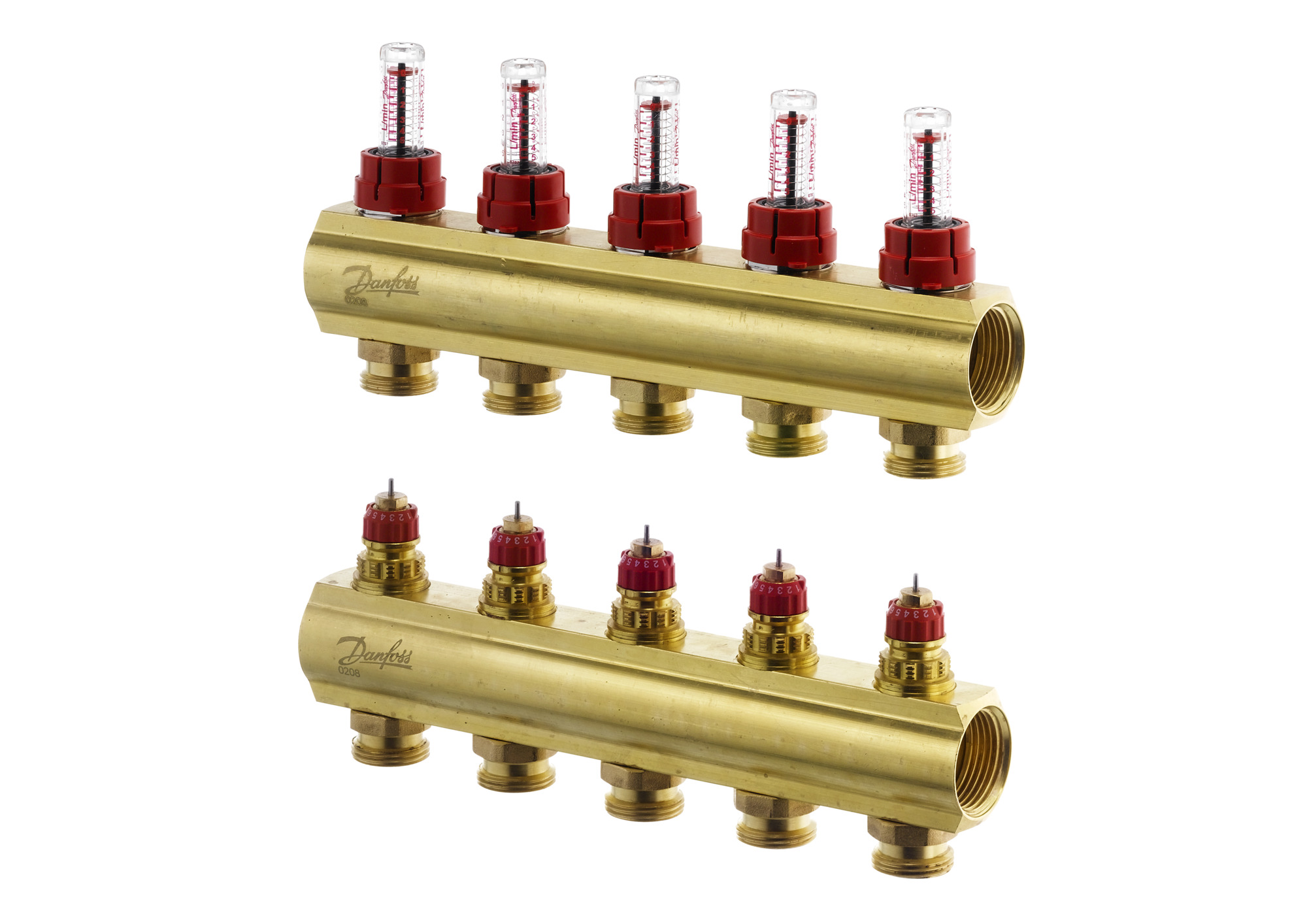

Danfoss FBH-Verteiler FHF-5F 5 Kreise, mit Durchflussanzeige

Danfoss FBH-Verteiler FHF-5F 5 Kreise, mit Durchflussanzeige (Bestell-Nr. 088U0525) - Präzise Regelung und hydraulischer Abgleich für Fußbodenheizungen

Der Danfoss Fußbodenheizungsverteiler FHF-5F ist ein hochwertiger Heizkreisverteiler aus Messing für Flächenheizungen in Wohn- und Gewerbeobjekten. Typische Herausforderung bei der Flächenheizung ist die gleichmäßige Wärmeverteilung über mehrere Heizkreise. Der FHF-5F löst genau dieses Problem: integrierte Durchflussanzeigen im Vorlauf und voreinstellbare Ventileinsätze im Rücklauf ermöglichen die exakte Einstellung jedes einzelnen Kreises – für komfortable Raumtemperaturen, effizienten Betrieb und verlässliche Ergebnisse in Neubau und Modernisierung, deutschlandweit sowie in Österreich und der Schweiz.

Vorteile auf einen Blick

• Präziser hydraulischer Abgleich: Durchflussanzeigen im Vorlauf erleichtern die Einstellung pro Heizkreis.
• Effizienter Betrieb: Gleichmäßige Wärmeverteilung reduziert Über- und Unterversorgung einzelner Räume.
• Komfortable Regelung: Voreinstellbare Ventileinsätze im Rücklauf unterstützen die Aufnahme thermischer Stellantriebe.
• Langlebige Ausführung: Robustes Messinggehäuse für dauerhaften Einsatz in Heizungsanlagen.
• Servicefreundlich: Jeder Heizkreis ist separat absperrbar – ideal für Wartung und Anpassungen im Bestand.
• Kompakt und kompatibel: 50 mm Anschlussabstand und 3/4" Außengewinde an den Heizkreisabgängen für gängige Anschlussstandards.

Funktion und Einsatzbereich

Der Heizkreisverteiler verteilt die Wärmeenergie zuverlässig auf fünf Heizkreise und ermöglicht dabei eine gezielte Steuerung je Raum oder Zone. Die integrierten Durchflussanzeigen im Vorlauf zeigen den aktuellen Volumenstrom je Kreis an, sodass die Einstellung transparent und reproduzierbar gelingt. In Wohnhäusern, Mehrfamilienhäusern, Büroflächen oder Ladenlokalen sorgt der Verteiler für eine stabile, energieeffiziente Flächenheizung – sowohl im Neubau als auch bei der Modernisierung bestehender Anlagen.

Material und Verarbeitung

Das Verteilerbalken-System besteht aus Messing und ist für den dauerhaften Anlagenbetrieb ausgelegt. Die robuste Ausführung unterstützt einen sicheren Betrieb, während die klare Anordnung von Vor- und Rücklauf eine intuitive Handhabung und zügige Inbetriebnahme ermöglicht.

Hydraulischer Abgleich und Bedienung

Die Durchflussanzeigen im Vorlauf vereinfachen den hydraulischen Abgleich: Der gewünschte Volumenstrom kann pro Heizkreis eingestellt und visuell überprüft werden. Die voreinstellbaren Ventileinsätze im Rücklauf ermöglichen eine definierte Begrenzung des Durchflusses und die problemlose Aufnahme thermischer Stellantriebe für die automatische Raumtemperaturregelung. So lassen sich Komfortziele und Effizienzziele zuverlässig erreichen.

Installation und Einbindung

Mit 3/4" Außengewinde an den Heizkreisabgängen sowie einem Anschlussabstand von 50 mm fügt sich der Danfoss FHF-5F in gängige Installationsumgebungen ein. Die Möglichkeit, einzelne Heizkreise abzusperren, erleichtert Montage, Inbetriebnahme, Spülung und spätere Servicearbeiten. Vor Installation sollten Einbausituation, Anschlussnormen und Herstellerangaben der übrigen Systemkomponenten geprüft werden.

Kompatibilität und Regelung

Die integrierten Ventileinsätze im Rücklauf sind auf die Aufnahme thermischer Stellantriebe ausgelegt. Für einen reibungslosen Betrieb sollten Modellbezeichnung, Hub- und Anschlussanforderungen der Stellantriebe sowie die Vorgaben des Herstellers Danfoss vor Bestellung und Montage abgeglichen werden.

Technische Daten

Geeignet für

• Fußbodenheizungen im Neubau (Wohn- und Gewerbeobjekte)
• Modernisierung und Erweiterung bestehender Flächenheizungen
• Ein- und Mehrfamilienhäuser mit zonenweiser Regelung
• Gewerbliche Flächen wie Büros, Praxen, Verkaufsflächen
• Projekte in Deutschland, Österreich und der Schweiz mit Fokus auf Effizienz und Komfort

Lieferumfang / Zubehör

Lieferumfang: Danfoss Fußbodenheizungsverteiler FHF-5F mit integrierten Durchflussanzeigen im Vorlauf und integrierten, voreinstellbaren Ventileinsätzen im Rücklauf. Weitere Zubehörteile oder Stellantriebe sind nicht Bestandteil des Lieferumfangs, sofern nicht ausdrücklich anders angegeben.

Montage- & Sicherheitshinweis

Die Installation sollte ausschließlich durch qualifizierte Fachbetriebe erfolgen. Vor Bestellung und Montage sind Modellbezeichnung, Einbausituation, Anschlussmaße sowie die Herstellerangaben von Danfoss und der angeschlossenen Systemkomponenten zu prüfen. Nach der Montage sind Dichtheitsprüfung, Spülung und ein fachgerechter hydraulischer Abgleich durchzuführen. Sicherheits- und Wartungsvorgaben des Herstellers sind einzuhalten.
