Danfoss FKS für FLBG - DSP-1-MINI 14 KW DHE, TWE, Wandhängend, TV 95C

Danfoss Fernwärmekompaktstation DSP1 Mini APP1 DHE TWE

Ausführung

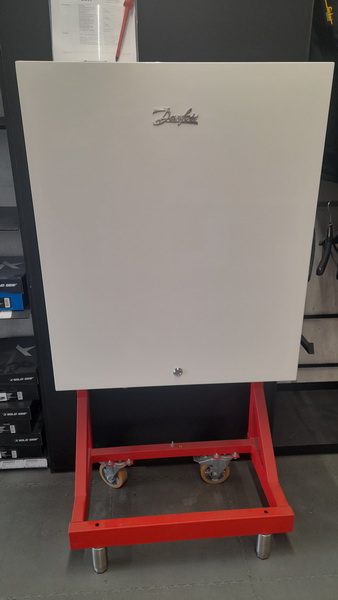

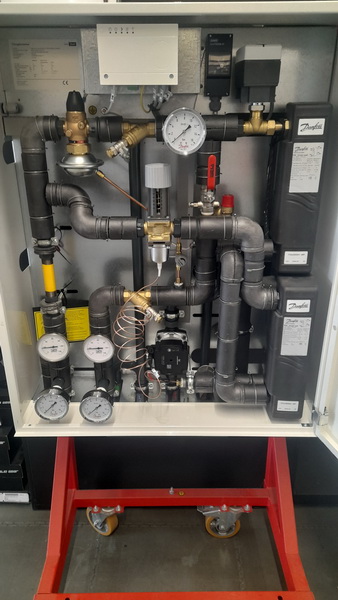

Kompaktstation für Einfamilienhäuser. Heizung direkte Fahrweise ungemischt, TWW-Bereitung primärseitig im Durchflussprinzip mit AVTB Regler. Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussges-teuerten Ventil AVTB-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Die Station ist in einem Metallgehäuse mit Fronttür montiert. Der Primärteil ist mit PU-Weichschaum 50% gemäß ENEV 2013 gedämmt. Anbindung an Fernwärmenetz und Hausanlage von links und unten. Primärseite 2 Absperrarmaturen mit Fühleraufnahme für Fühler des WMZ 1 Passstück für Wärmemengenzähler (RL, 3/4" AG x 110mm) 1 Schmutzfänger im Primären Vorlauf 1 Differenzdruckregler mit Volumenstrombegrenzung Typ: AVPB-F (KVS=1,6) 2 Manometer mit Automatikabsperrung NG80 16bar 1 Bypasskugelhahn 1 Entleerung Heizkreis Heizung (ungemischt direkt gefahren) 2 Absperrarmaturen (3/4") 1 Manometer mit Automatikabsperrung NG80 16bar 1 Schmutzfänger im Rücklauf Warmwasserbereitung Primärseite

• 1 Temperaturregler Typ: AVTB (KVS=1,9)

Warmwasserbereitung Wärmeübertrager 1 MicroPlateTM Dichtungsloser Kompakt-Plattenwärmeübertrager Aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich Wärmedämmung (FCKW-frei) CE-geprüft Fabrikat: Danfoss, Typ: XB06H-1-30 Warmwasserbereitung Sekundärseite

• Hinweis: Der Einbau einer Thermostatarmatur an

der Dusche wird generell empfohlen.

Technische Parameter Primärseite:

• Max. zulässige Vorlauftemperatur: 95°C
• Max. zulässiger Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20/Rp 3/4"
• Sekundärseite Max. zulässige Vorlauftemperatur: 95°C
• Max. zulässiger Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20/Rp 3/4"
• Trinkwarmwasserbereitung
• Max. zulässige Vorlauftemperatur: 95°C
• Max. zulässiger Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20/Rp 3/4"
• Max. Abmessungen (mm)
• Breite/Höhe/Tiefe: 760/1000/335 mm
• Gewicht (einschl. Verpackung): Max. 80 kg
• Freigabenummer der Stadwerke Flensburg: FL-S DL50-U-D-19/09

Werkstoffe

• Rohre, Fittings, Ventile (Primärseite): P235GH, CuSn5ZnPb (Rg5),
• Rotguss (Rg5), Messing MS58 (vernickelt)
• Rohre, Fittings, Ventile (Heizungsseite): P235GH, EN-GJL-150 (GG15)
• Rohre, Fittings, Ventile (TWW-Seite): 1.4404, 1.4301, CW617N
• Wärmeübertrager: 1.4404 mit Kupferlot
• Wärmedämmung (Wärmeübertrager): PU-Schaum (l = 0,035 W/mK)
• Wärmedämmung (Verrohrung Primärseite): PU-Schaum (l < 0,025 W/mK)
• Leistungsdaten Heizung / Trinkwasser
• Leistung: 14.0 kW / 37.0 kW
• Auslegungstemperaturen: 65->40°C / 10->50°C
• Volumenstrom: 0.48 m³/h / 0.80 m³/h
• Restförderhöhe: 18 kPa (ohne Pumpe)

Fabrikat: Danfoss
Typ: DSP1 Mini APP1 DHE TWE
Bestell-Nr.: 146G0015
