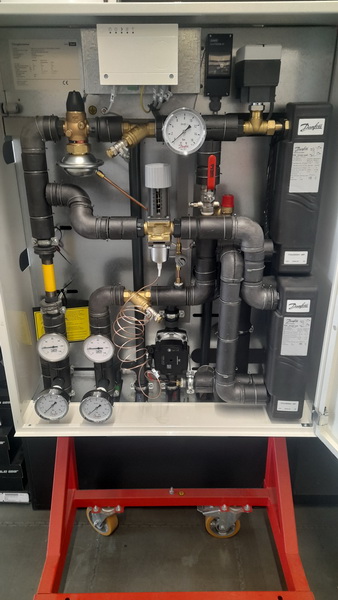

Danfoss FKS für FLBG - DSP-2-MINI 10 KW FBH, TWE, Wandhängend, TV 95C

Danfoss Fernwärmekompaktstation DSP2 Mini APP4 FBH TWE

Ausführung

Kompaktstation für Einfamilienhäuser. Fußbodenheizung indirekte Fahrweise gemischt über Wärmeübertrager, TWW-Bereitung primärseitig im Durchflussprinzip mit AVTB Regler. Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussges-teuerten Ventil AVTB-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Die Station ist in einem Metallgehäuse mit Fronttür montiert. Der Primärteil ist mit PU-Weichschaum 50% gemäß ENEV 2013 gedämmt. Anbindung an Fernwärmenetz und Hausanlage von links und unten. Primärseite 2 Absperrarmaturen mit Fühleraufnahme für Fühler des WMZ 1 Passstück für Wärmemengenzähler (RL, 3/4" AG x 110mm) 1 Schmutzfänger im Primären Vorlauf 1 Differenzdruckregler mit Volumenstrombegrenzung Typ: AVPB-F (KVS=1,6) 2 Manometer mit Automatikabsperrung NG80 16bar 1 Bypasskugelhahn 1 Entleerung Heizkreis Fußbodenheizung (gemischt indirekt gefahren) 2 Absperrarmaturen (3/4") 1 Manometer mit Automatikabsperrung NG80 16bar 1 Motordurchgangsventil Typ: VM2, DN15, KVS=0,63 1 Stellantrieb Typ: AMV13, 230V, mit Notstellfunktion 1 Wärmeübertrager Typ: XB06L-1-10 1 Vorlauffühler PT1000 1 Sicherheitstemperaturbegrenzer Ty-Geprüft (STW) Typ: JUMO STW AT20 20-80°C 1 Pumpe Typ: Grundfos UPM 3 Auto L 15-70 230V, 130mm 1 Schmutzfänger im Rücklauf

Witterungsgeführte Regelung Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler Typ: ECL Comfort 120

Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.

Warmwasserbereitung Primärseite

• 1 Temperaturregler Typ: AVTB (KVS=1,9)

Warmwasserbereitung Wärmeübertrager 1 MicroPlateTM Dichtungsloser Kompakt-Plattenwärmeübertrager Aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich Wärmedämmung (FCKW-frei) CE-geprüft Fabrikat: Danfoss, Typ: XB06H-1-30 Warmwasserbereitung Sekundärseite

• Hinweis: Der Einbau einer Thermostatarmatur an

der Dusche wird generell empfohlen.

Technische Parameter Primärseite:

• Max. zulässige Vorlauftemperatur: 95°C
• Max. zulässiger Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20/Rp 3/4"
• Sekundärseite Max. zulässige Vorlauftemperatur: 95°C
• Max. zulässiger Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20/Rp 3/4"
• Trinkwarmwasserbereitung
• Max. zulässige Vorlauftemperatur: 95°C
• Max. zulässiger Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20/Rp 3/4"
• Max. Abmessungen (mm)
• Breite/Höhe/Tiefe: 760/1000/335 mm
• Gewicht (einschl. Verpackung): Max. 80 kg
• Freigabenummer der Stadwerke Flensburg: FL-S DL50-R/FB/WT-D-19/09

Werkstoffe

• Rohre, Fittings, Ventile (Primärseite): P235GH, CuSn5ZnPb (Rg5),
• Rotguss (Rg5), Messing MS58 (vernickelt)
• Rohre, Fittings, Ventile (Heizungsseite): P235GH, EN-GJL-150 (GG15)
• Rohre, Fittings, Ventile (TWW-Seite): 1.4404, 1.4301, CW617N
• Wärmeübertrager: 1.4404 mit Kupferlot
• Wärmedämmung (Wärmeübertrager): PU-Schaum (l = 0,035 W/mK)
• Wärmedämmung (Verrohrung Primärseite): PU-Schaum (l < 0,025 W/mK)
• Leistungsdaten Heizung / Trinkwasser
• Leistung: 10.0 kW / 37.0 kW
• Auslegungstemperaturen: 25->35°C / 10->50°C
• Volumenstrom: 0.86 m³/h / 0.80 m³/h
• Restförderhöhe: 55 kPa

Fabrikat: Danfoss
Typ: DSP2 Mini APP4 FBH TWE
Bestell-Nr.: 161L0695
