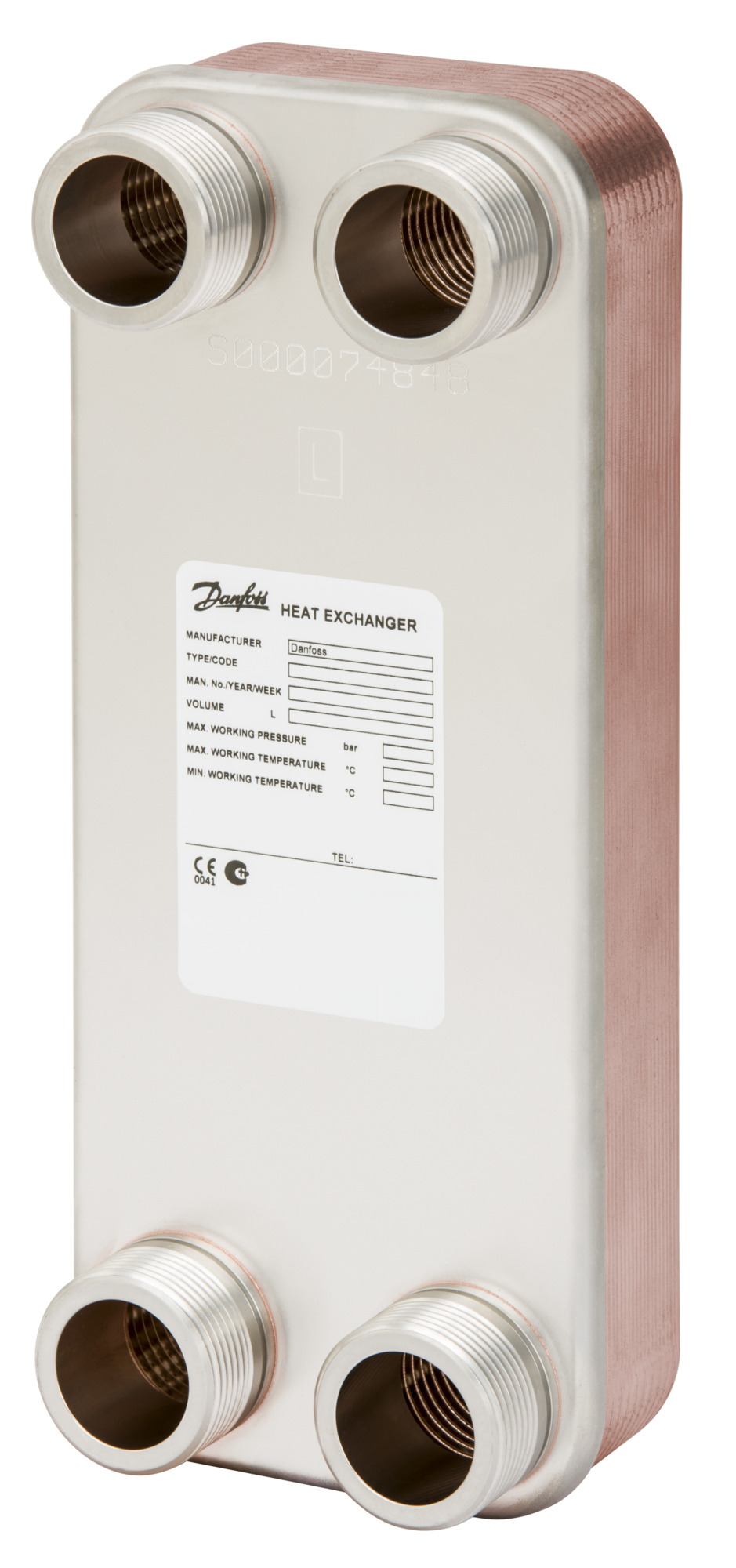

Danfoss gelöteter Wärmeübertrager MPHE XB 12L-1 16 PN25 G 1 A x 20mm
234,80 €*
%Sofort verfügbar, Lieferzeit: 1-3 Werktage
Produktinfo
MicroPlate – Plattenwärmeübertrager XB12
MicroPlate-Plattenwärmeübertrager – eine revolutionäre Technologie von Danfoss. Durch ihre einzigartige Plattenprägung übertragen MPHE Wärme effizienter als alle vorangegangenen Modelle.
Vorteile:- Energie- und Kosteneinsparungen
- bessere Wärmeübertragung
- geringerer Druckverlust
- flexiblerer Aufbau
- längere Lebensdauer
Weitere Informationen finden Sie unter: fernwaerme.danfoss.de (MPHE)
XB12 ist ein kupfergelöteter Wärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert und konfiguriert wurde. Wärmeübertrager XB12 sind mit den Plattenprägungen H, M und L sowie als 1-Kreis- (mit vier Anschlüssen) und 2-Kreis- Ausführung (mit sechs Anschlüssen) erhältlich. Wärmeübertrager können mithilfe der Danfoss-Berechnungssoftware „Hexact“ ausgelegt werden, die unter hexact.danfoss.com heruntergeladen werden kann.
Zulassung: Druckgeräte-Richtlinie 97/23/EG (DGRL)
| Abmessungen | 294 × 133 × 136 mm |
|---|---|
| Gewicht | 2.795 kg |
| Anzahl der Platten: | 16 |
| Ausführung: | gelötet |
| Batteriekennzeichnung Kennzeichen: | nein |
| Breite: | 118 mm |
| ECHA-DB Kennzeichen: | nein |
| Geeignet für Dämmschale: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gefahrstoff Kennzeichen nur gewerblich: | false |
| Gefahrstoff Signalwort Achtung: | false |
| Gefahrstoff Signalwort Gefahr: | false |
| Höhe: | 289 mm |
| Max. Arbeitsdruck: | 25 bar |
| Max. Druckdifferenz bei 20 °C: | 25 bar |
| Max. Vorlauftemperatur: | 180 °C |
| Mit Dämmschale: | ja |
| Mittenabstand Anschlüsse: | 235 mm |
| Nenndurchmesser Primäreranschluss: | 1 Zoll (25) |
| Nenndurchmesser Sekundäreranschluss: | 1 1/4 Zoll (32) |
| Primärer Anschluss: | Außengewinde |
| REACH Datum: | 2024-02-19 |
| REACH Kennzeichen: | nein |
| Seitliche Anschlussmöglichkeit: | ja |
| Sekundärer Anschluss: | Außengewinde |
| Tiefe: | 118 mm |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Volumenstrom Primär: | 150 m³/h |
| Volumenstrom Sekundär: | 150 m³/h |
| Werkstoff: | rostfreier Stahl |
| Werkstoff Lotmaterial: | Kupfer |
| Wärmetauscher vollversiegelt: | ja |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Datenblatt.pdf | Technische Details zum Artikel |
