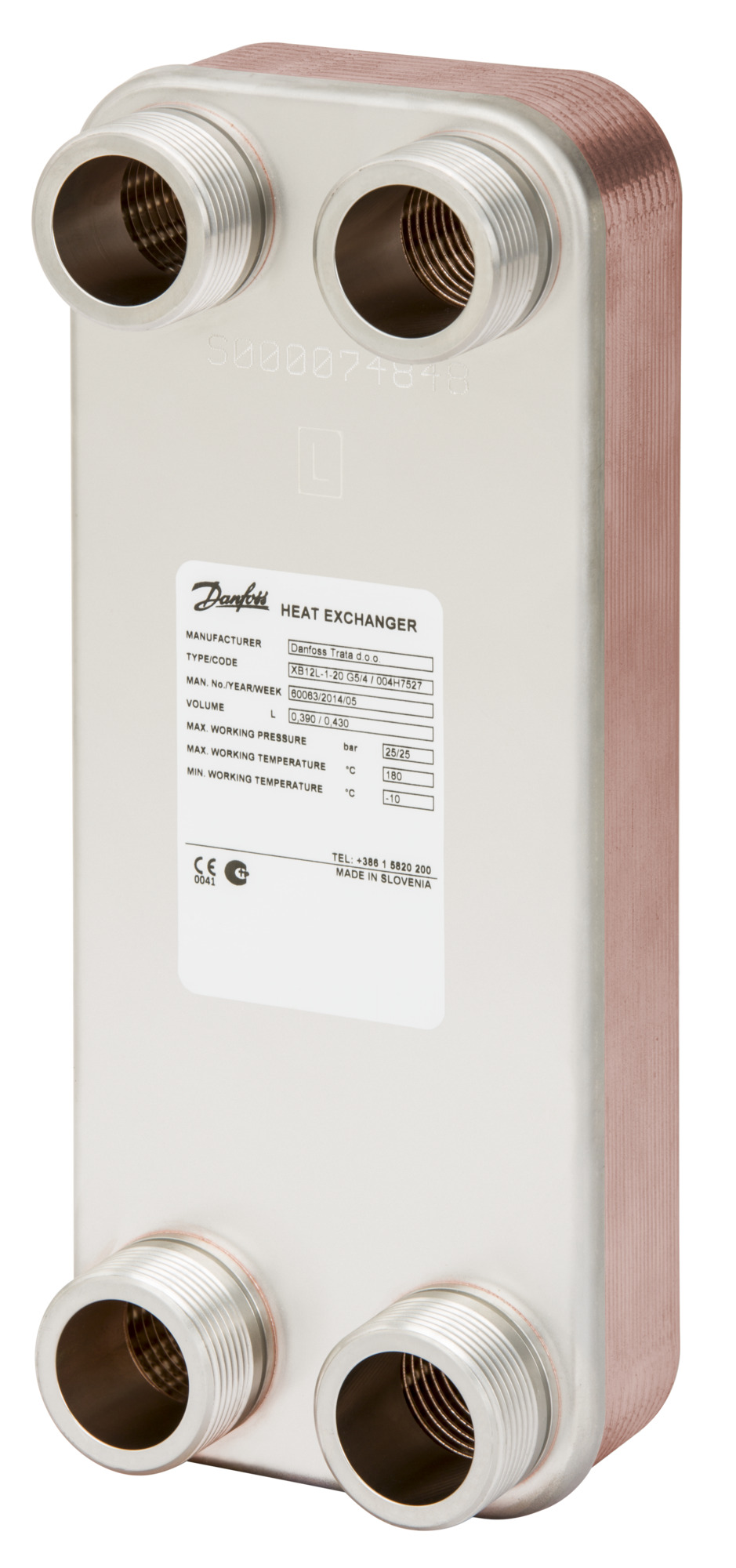

Danfoss gelöteter Wärmeübertrager MPHE XB 12M-1 50 PN25 G 5/4 A x 25mm

Danfoss gelöteter Wärmeübertrager MPHE XB 12M-1 50 PN25 G 5/4 A x 25mm (Bestell-Nr. 004H7547) – hohe Effizienz bei kompakter Bauweise und reduziertem Druckverlust

Der Danfoss gelötete Wärmeübertrager MPHE XB 12M-1 50 (Hersteller: Danfoss) ist ein dichtungsloser Plattenwärmeübertrager aus Edelstahl, vakuumgelötet mit Kupfer. Für Anwender, die in Heizungs-, Kühl- und Prozessanwendungen eine zuverlässige, energieeffiziente und platzsparende Lösung mit sicherem Betriebsverhalten suchen, bietet dieses MPHE-Modell eine hohe Wärmeleistung bei gleichmäßig verteilter Strömung und niedrigem Druckverlust. Damit adressiert es typische Anforderungen wie knappe Einbauräume, robuste Ausführung, einfache Einbindung mit Gewindeanschlüssen und verlässliche Performance im Dauerbetrieb.

Vorteile auf einen Blick

• Energie- und Kosteneinsparung: Micro Plate MPHE-Technologie für hohe Wärmeübertragungseffizienz.
• Reduzierter Druckverlust: Optimierte Strömungsverteilung schont Pumpenleistung und Betriebskosten.
• Kompakte Bauweise: Hohe Leistung auf kleinem Raum – ideal bei beengten Einbauverhältnissen.
• Längere Lebensdauer: Korrosionsbeständige Ausführung und robuste, flachdichtende Gewindeanschlüsse.
• Sichere Wahl: Gefertigt nach DIN ISO 9001, CE-geprüft gemäß Druckgeräterichtlinie (PED 97/23/EG).
• Einfach zu integrieren: Gewindeanschlüsse für eine praxisnahe, schnelle Installation.

Funktion und Einsatzbereich

Der MPHE-Plattenwärmeübertrager trennt zwei Medienkreise sicher und überträgt Wärme effizient von Seite 1 zu Seite 2. Die Micro Plate-Struktur erzeugt eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche. Das führt zu stabiler Leistung, geringeren Fouling-Tendenzen und einem ausgewogenen Verhältnis aus Wärmeübergang und Druckverlust. Typische Einsatzfelder sind Heizungsanlagen (z. B. Kessel-/Wärmepumpenhydraulik), Fernwärme- oder Nahwärmeübergaben, Warmwasserbereitung (indirekt), Kühl- und Kälteanlagen sowie industrielle Medienkreise, sofern Temperatur- und Druckgrenzen eingehalten werden.

Material und Verarbeitung

Die Platten bestehen aus Edelstahl EN 1.4404; die Verbindung erfolgt durch Kupferlöten im Vakuum zu einer kompakten, dichten Einheit – ohne Elastomerdichtungen. Das Ergebnis ist eine robuste, leckagearme Baugruppe mit hoher Korrosionsbeständigkeit im vorgesehenen Einsatzspektrum. Starkwandige, flachdichtende Gewindeanschlüsse erhöhen die Montage- und Betriebssicherheit.

Effizienz und Betriebssicherheit

Die optimierte Strömungsführung der MPHE-Technologie steigert die Wärmeübertragung bei gleichzeitig reduziertem Druckverlust. Für den Betreiber bedeutet das: geringere Pumpenarbeit, niedrigere Betriebskosten und konstante Leistungsabgabe. Die Fertigung nach DIN ISO 9001 und die CE-Konformität gemäß PED unterstreichen die Prozesssicherheit und die Einhaltung relevanter Richtlinien.

Installation und Einbindung

Die Gewindeanschlüsse ermöglichen eine zügige Einbindung in bestehende Heizungs- oder Kältekreise. Dank der kompakten Bauweise lässt sich der Wärmeübertrager auch in engen Technikräumen flexibel positionieren. Bei der Auslegung sollten Volumenströme, Medientypen, Temperaturspreizungen und zulässige Druckverluste beachtet werden, um die thermische Leistung optimal auszuschöpfen.

Technische Daten

Hersteller: Danfoss
Produktname: Gelöteter Wärmeübertrager MPHE XB 12M-1 50 PN25 G 5/4 A x 25mm
Typ: XB 12M-1
Bestell-Nr.: 004H7547
SKU: 004H7547
Bauart: Dichtungsloser Plattenwärmeübertrager (MPHE)
Plattentyp: M
Anzahl der Platten: 50
Anzahl Kreise: 1
Plattenwerkstoff: EN 1.4404 (Edelstahl)
Lötwerkstoff: Kupfer (vakuumgelötet)
Anschlussart: Gewinde
Gewindeanschlüsse: G 5/4 A x 25mm
Betriebsdruck Seite 1 (max.): 25 bar
Betriebsdruck Seite 2 (max.): 25 bar
Zulässige Temperatur (min.): -10 °C
Zulässige Temperatur (max.): 180 °C
Zulassung/Zertifizierung: PED 97/23/EC (CE), GOST/Russland, SVGW/Schweiz, VA/Dänemark
Fertigung: DIN ISO 9001

Geeignet für

• Heizungsanlagen: Hydraulische Entkopplung, Wärmeerzeuger-/Verbrauchertrennung, Warmwasserbereitung (indirekt).
• Kälte- und Kühlkreise: Medienkühlung, Rückkühlung, sekundäre Kälteverteilung.
• Fern- und Nahwärme: Übergabestationen mit kompaktem Bauraum.
• Gewerbliche und industrielle Anwendungen: Prozesswärme/-kälte innerhalb der zulässigen Temperatur- und Druckbereiche.

Lieferumfang / Zubehör

• Lieferumfang: 1x Danfoss MPHE XB 12M-1 50 PN25 gelöteter Plattenwärmeübertrager.
• Hinweis: Anschlussarmaturen, Absperrungen, Filter/Siebe, Dämmung und Befestigungsmaterial sind anwendungsabhängig separat vorzusehen.

Montage- & Sicherheitshinweis

Installation, Inbetriebnahme und Prüfung sollten durch qualifiziertes Fachpersonal erfolgen. Betriebsgrenzen (Druck/Temperatur) einhalten, Medienverträglichkeit sicherstellen und geeignete Schmutzfänger vorsehen. Vor dem Start entlüften und auf Dichtheit prüfen. Nationale Regeln, Normen und die Druckgeräterichtlinie (PED) beachten.

FAQ – häufige Fragen

• Kann der Wärmeübertrager in bestehenden Anlagen nachgerüstet werden?
  Ja, dank Gewindeanschlüssen ist die Einbindung in viele bestehende Heizungs- und Kältekreise möglich, sofern die Systemdaten passen.
• Welche Medien sind geeignet?
  Übliche Heizungs- und Kühlmedien sind grundsätzlich möglich. Die Medienverträglichkeit mit Edelstahl EN 1.4404 und Kupferlot ist vorab zu prüfen.
• Wie wirkt sich die Micro Plate-Technologie aus?
  Sie sorgt für gleichmäßige Strömung, verbessert den Wärmeübergang und reduziert den Druckverlust – das erhöht Effizienz und Betriebssicherheit.
• Ist der Übertrager wartungsintensiv?
  Die gelötete, dichtungslose Bauweise ist wartungsarm. Ein vorgeschalteter Filter hilft, Verschmutzungen zu vermeiden.
• Welche Schutzmaßnahmen sind empfehlenswert?
  Absperrarmaturen, Schmutzfänger, Sicherheitsventile und geeignete Regelungstechnik erhöhen Betriebssicherheit und Servicefreundlichkeit.
