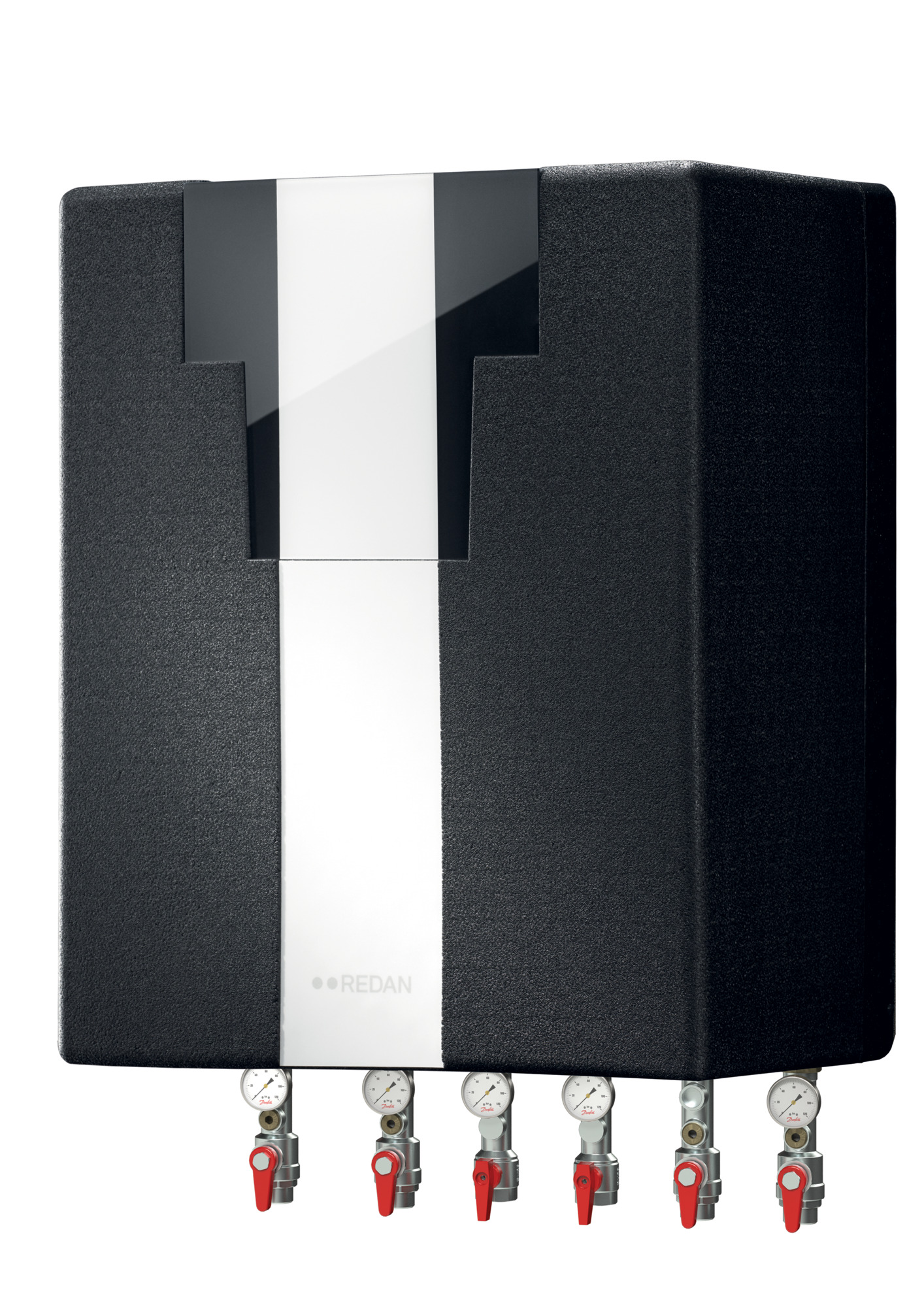

Danfoss Hausstation VXe Solo HWP, 1 HE:20kW, ECL310/A347, STW

VXe Solo HWP A347 komplett wärmegedämmt

Indirekte Hausstation mit einem Heizkreis und Warmwasserspeicheranschluss im Primärkreis für Einfamilien-, Zweifamilien- und Reihenhäuser

Anwendung
Die VXe Solo HWP (ECL 310/A347) ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation mit einem Heizkreis und einem weiteren Anschluss für ein Trinkwarmwasserspeicher im Primärkreis. Die VXe Solo HWP ist insbesondere für zwei Rohrsysteme sowie für Systeme mit Heizkörper oder Fußbodenheizung geeignet. Die Rohranschlüsse der für die Wandmontage vorbereiteten Kompaktstation be nden sich an der Unterseite. Die Heizkreistemperatur wird über den witterungsgeführten Danfoss Regler ECL 310/A347 geregelt.

Fernwärme (FW)
Die Station ist vorgefertigt mit Kugelhähnen, Thermometern sowie einem Passstück für einen Wärmemengenzähler im Fernwärmerücklauf und einer Fühlertasche im Fernwärmevorlauf. Im Fernwärmevorlauf ist ein Schmutzfänger platziert.

Heizung (HE)
Der Heizkreis besteht aus einem Plattenwärmeübertrager aus Edelstahl, Sicherheitsventil, Ausdehnungsgefäß, Schmutzfänger, Thermometer, Manometer, Energie effiziente Umwälzpumpe und Kugel- hähnen. Je nach Anwendung werden unterschiedlich dimensionierte Wärmeübertrager verwendet. Für Heizkörper kommen die Wärmeübertrager Typ XB 06H-26, Typ XB 06H-40 zum Einsatz und für Fußbodenheizung der Wärme- übertrager Typ XB 06L-24. Der Heizkreis wird durch das primärseitige druckunabhängige Kombiregelventil AHQM zusammen mit dem Stellantrieb AMV geregelt, die Temperatur mittels eines elektronischen Reglers (ECL 310/A347). Den Stellantrieb AMV gibt es mit oder ohne Sicherheitsfunktion.

Wärmemengenzählermontage
Die Kompaktstation verfügt über ein ¾“ Passstück im Fernwärmerücklauf für einen Wärmemengenzähler.

Trinkwarmwasser
Die VXe Solo HWP wird mit einer Trinkwarmwasserspeicherverbindung auf der Primärseite geliefert. Die Speichertemperatur wird mit dem Danfoss ECL Regler mit mit dem druckunabhängige Kombiregelventil AHQM geregelt.

Design
Das Design betont die benutzerfreundliche Platzierung aller Komponenten. Die VXe Solo HWP wird komplett wärmegedämmt mit einer eleganten Abdeckung geliefert und bietet einfachen Zugang zu Komponenten für Regulierungs- und Wartungszwecke.

Bedienung und Instandhaltung
Die Station ist sehr bedienungsfreundlich und einfach zu installieren. Die für die Wandmontage vorbereitete Kompaktstation enthält mit einem Spannbügel fixierte Anschlussstutzen. Diese ermöglichen eine einfache und maßgenaue Installation. Die abnehmbare Abdeckplatte in der Frontisolierung ermöglicht einen einfachen Zugang zu wichtigen Komponenten wie Regelung und Rechenwerk des Wärmemengenzählers.

EIGENSCHAFTEN UND VORTEILE:

• Anbindung an LeanHeat Monitor für Überwachung und Fernsteuerung
• Komplett isoliert mit sehr geringem Wärmeverlust
• Indirektes System, ein Heizkreis
• Anschlussverbindung für Trinkwarmwasserspeicher
• Gewährleistet geringste Rücklauftemperaturen, durch eigens für Stationen von Danfoss entwickelte Technologie
• Kundenspezi sche Lösungen, speziell angepasst an die geltenden technischen Vorschriften
• Fortschrittliche elektronische witterungs-geführte Heizungsregelung und Möglichkeit der Fernsteuerung
• Edelstahlrohr und Edelstahlplatten Wärmeübertrager (AISI 316/314), Verbindungen mit EPDM Dichtungen.
• Leistungen: Bis 30 kW HE und 15kW FH
• Minimaler Installationsplatzbedarf
• Zinkfreies Messing CuZn39Pb3
