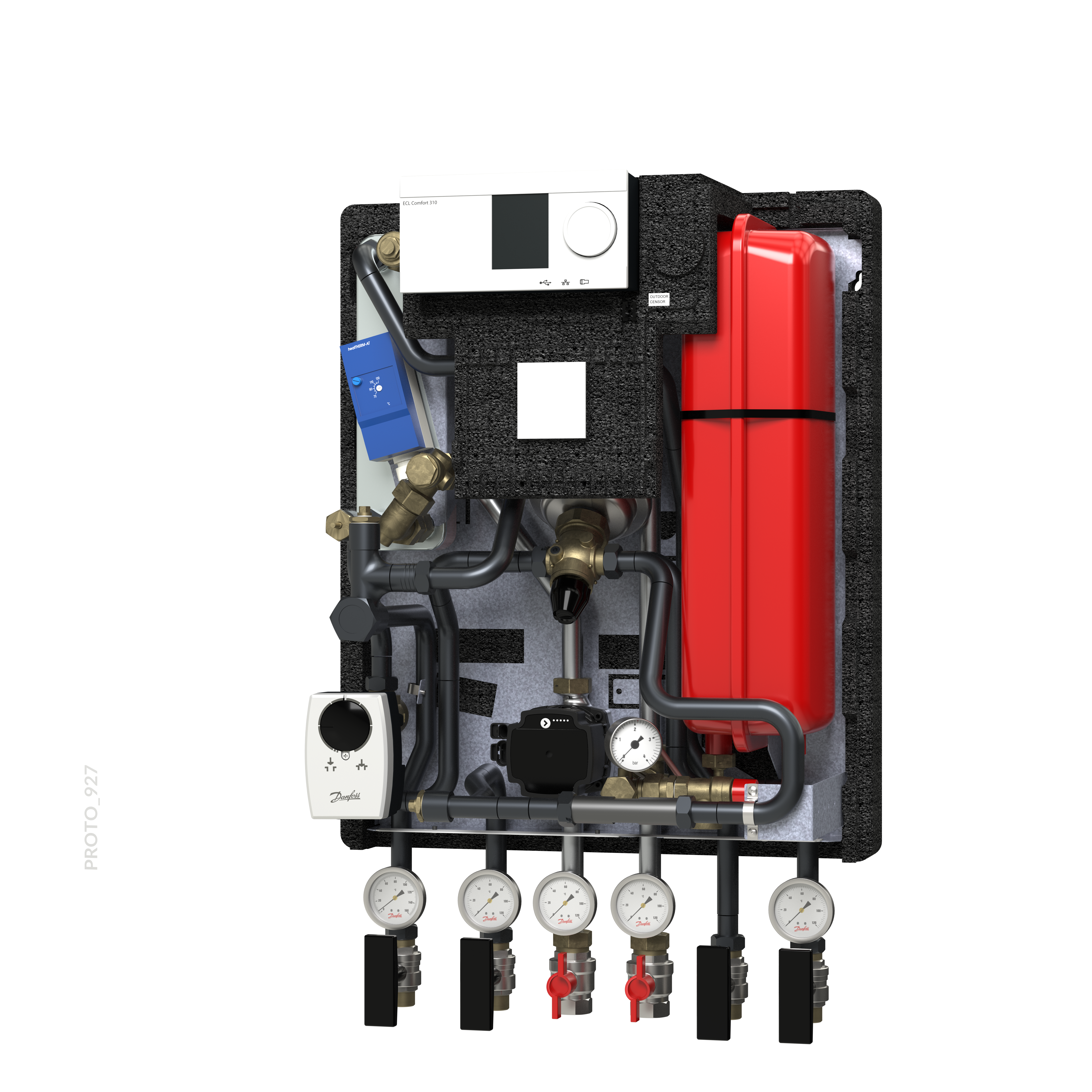

Danfoss Hausstation VXe Solo HWP HT, 2 HE:47kW, ECL310/A237, PN25, STW

VXe Solo HWP HT komplett wärmegedämmt

Indirekte Hausstation mit einem Heizkreis und Warmwasserspeicheranschluss im Primärkreis für Einfamilien-, Zweifamilien- und Reihenhäuser

Anwendung
Die VXe Solo HWP HT (ECL 310/A337) ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation mit einem Heizkreis und einem weiteren Anschluss für ein Trinkwarmwasserspeicher im Primärkreis. Die VXe Solo HWP HT ist insbesondere für zwei Rohrsysteme sowie für Systeme mit Heizkörper oder Fußbodenheizung geeignet. Die Rohranschlüsse der für die Wandmontage vorbereiteten Kompaktstation benden sich an der Unterseite. Die Heizkreistemperatur wird über den witterungsgeführten Danfoss Regler ECL 310/A337 geregelt. Dank geschweißtem Stahlrohr im Primärteil ist der Einsatz in Nah- und Fernwärmenetzen bis 130°C und PN25 möglich.

Fernwärme (FW)
Die Station ist vorgefertigt mit Kugelhähnen, Thermometern sowie einem Passstück für einen Wärmemengenzähler im Fernwärmerücklauf und einer Fühlertasche im Fernwärmevorlauf. Im Fernwärmevorlauf ist ein Schmutzfänger platziert.

Heizung (HE)
Der Heizkreis besteht aus einem Plattenwärmeübertrager aus Edelstahl, Sicherheitsventil, Ausdehnungsgefäß, Schmutzfänger, Thermometer, Manometer, Energie effiziente Umwälzpumpe und Kugelhähnen. Je nach Anwendung werden unterschiedlich dimensionierte Wärmeübertrager verwendet. Für Heizkörper kommen die Wärmeübertrager Typ XB 06H-26, Typ XB 06H-40 zum Einsatz und für Fußbodenheizung der Wärmeübertrager Typ XB 06L-24. Der Heizkreis wird durch das primärseitige Durchgangsventil VM 2 zusammen mit dem Stellantrieb AMV geregelt, die Temperatur mittels eines elektronischen Reglers (ECL 310/A337). Den Stellantrieb AMV gibt es mit oder ohne Sicherheitsfunktion.

Wärmemengenzählermontage
Die Kompaktstation verfügt über ein ¾“ Passstück im Fernwärmerücklauf für einen Wärmemengenzähler.

Trinkwasser
Die VXe Solo HWP HT wird mit einer Trinkwarmwasserspeicherverbindung auf der Primärseite geliefert. Die Speichertemperatur wird optional mit einem selbsttätigen Thermostatregelventil oder dem Danfoss ECL Regler mit optional erhältlichen Motorregelventil geregelt.

Design
Das Design betont die benutzerfreundliche Platzierung aller Komponenten. Die VXe Solo HWP HT wird komplett wärmegedämmt mit einer eleganten Abdeckung geliefert und bietet einfachen Zugang zu Komponenten für Regulierungs- und Wartungszwecke.

Bedienung und Instandhaltung
Die Station ist sehr bedienungsfreundlich und einfach zu installieren. Die für die Wandmontage vorbereitete Kompaktstation enthält mit einem Spannbügel fixierte Anschlussstutzen. Diese ermöglichen eine einfache und maßgenaue Installation. Die abnehmbare Abdeckplatte in der Frontisolierung ermöglicht einen einfachen Zugang zu wichtigen Komponenten wie Regelung und Rechenwerk des Wärmemengenzählers.

EIGENSCHAFTEN UND VORTEILE:

• Anbindung an LeanHeat Monitor für Überwachung und Fernsteuerung
• Komplett isoliert mit sehr geringem Wärmeverlust
• Indirektes System, ein Heizkreis
• Anschlussverbindung für Trinkwarmwasserspeicher
• Gewährleistet geringste Rücklauftemperaturen, durch eigens für Stationen von Danfoss entwickelte Technologie
• Kundenspezi sche Lösungen, speziell angepasst an die geltenden technischen Vorschriften
• Fortschrittliche elektronische witterungsgeführte Heizungsregelung und Möglichkeit der Fernsteuerung
• Sekundärseitig Edelstahlrohr und Edelstahlplatten Wärmeübertrager (AISI 316/314), Verbindungen mit EPDM Dichtungen. Primärseitig aus Stahl geschweißt nach EN 287 mit hochwertiger Pulverbeschichtung zur Ober ächenversiegelung und Korrosionsschutz
• Leistungen: 25 - 47 kW HE / 20 kW FH
• Minimaler Installationsplatzbedarf
• Zinkfreies Messing CuZn39Pb3
• Einsatz in Nah- und Fernwärmenetzen bis 130°C und PN25 möglich
