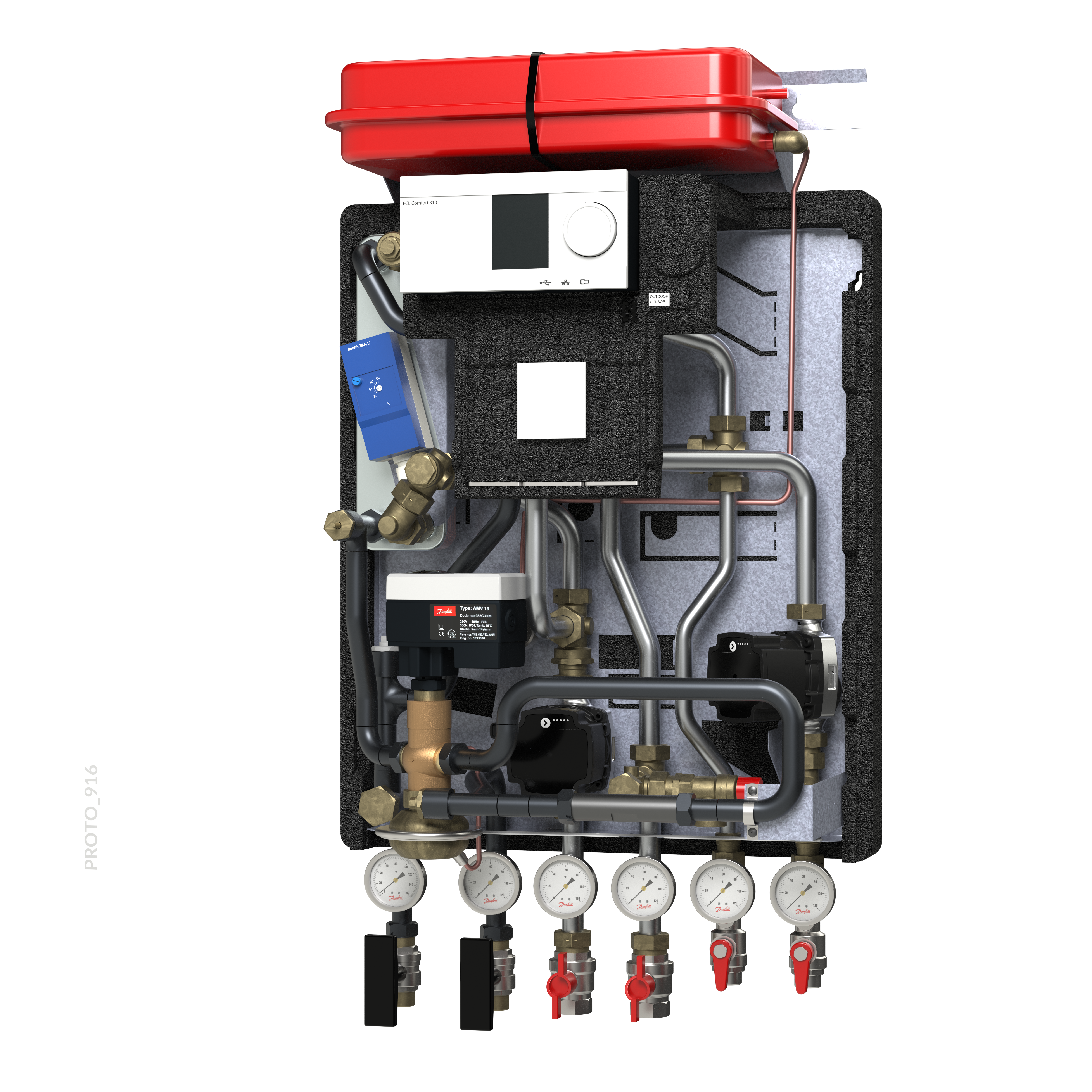

Danfoss Hausstation VXe Solo HWS HT, 2 HE:47kW, ECL310/A237, PN25, STW

VXe Solo HWS HT komplett wärmegedämmt

Indirekte Hausstation mit einem Heizkreis und Warmwasserspeicheranschluss im Sekundärkreis für Einfamilien-, Zweifamilien- und Reihenhäuser

Anwendung
Die VXe Solo HWS HT (ECL 310/A337) ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation mit einem Heizkreis und einem weiteren Anschluss für ein Trinkwarmwasserspeicher. Die VXe Solo HWS HT ist insbesondere für zwei Rohrsysteme sowie für Systeme mit Heizkörper geeignet. Die Rohranschlüsse der für die Wandmontage vorbereiteten Kompaktstation benden sich an der Unterseite. Die Heizkreistemperatur und die Warmwasserspeichertemperatur werden über den Danfoss Regler ECL 310/A337 geregelt. Dank geschweißtem Stahlrohr im Primärteil ist der Einsatz in Nah- und Fernwärmenetzen bis 130°C und PN25 möglich.

Fernwärme (FW)
Die Station ist vorgefertigt mit Kugelhähnen, Thermometern sowie einem Passstück für einen Wärmemengenzähler im Fernwärmerücklauf und einer Fühlertasche im Fernwärmevorlauf. Im Fernwärmevorlauf ist ein Schmutzfänger platziert.

Heizung (HE)
DDer Heizkreis besteht aus einem Plattenwärmeübertrager aus Edelstahl, Sicherheitsventil, Ausdehnungsgefäß, Schmutz-fänger, Thermometer, Manometer, Energie e ziente Umwälzpumpe und Kugelhähnen. Je nach Anwendung werden unterschiedlich dimensionierte Wärmetauscher verwendet. Für Heizkörper kommen die Wärmetauscher Typ XB 06H-26, Typ XB 06H-40 zum Einsatz. Der Heizkreis wird durch das primärseitige druckunabhängige Kombiregelventil AVQM zusammen mit dem Stellantrieb AMV geregelt, die Temperatur mittels eines elektronischen Reglers (ECL 310/A337). Den Stellantrieb AMV gibt es mit oder ohne Sicherheitsfunktion.

Wärmemengenzählermontage
Die Kompaktstation verfügt über ein ¾“ Passstück im Fernwärmerücklauf für einen Wärmemengenzähler.

Trinkwarmwasser
Die VXe Solo HWS HT wird mit einer Trinkwarmwasserspeicherverbindung auf der Sekundärseite geliefert. Die Speichertemperatur wird mit dem Danfoss ECL Regler in Kombination mit einem Regelventil mit Stellantrieb und dem mitgelieferten Speicherfühler geregelt. Die benötigte Umwälzpumpe für den Warmwasserspeicher wird mitgeliefert.

Design
Das Design betont die benutzerfreundliche Platzierung aller Komponenten. Die VXe Solo HWS HT wird komplett wärmegedämmt mit einer eleganten Abdeckung geliefert und bietet einfachen Zugang zu Komponenten für Regulierungs- und Wartungszwecke.

Bedienung und Instandhaltung
Die Station ist sehr bedienungsfreundlich und einfach zu installieren. Die für die Wandmontage vorbereitete Kompaktstation enthält mit einem Spannbügel fixierte Anschlussstutzen. Diese ermöglichen eine einfache und maßgenaue Installation. Die abnehmbare Abdeckplatte in der Front-isolierung ermöglicht einen einfachen Zugang zu wichtigen Komponenten wie Regelung und Rechenwerk des Wärmemengenzählers.

EIGENSCHAFTEN UND VORTEILE:

• Anbindung an LeanHeat Monitor für Überwachung und Fernsteuerung
• Komplett isoliert mit sehr geringem Wärmeverlust
• Indirektes System, ein Heizkreis
• Anschlussverbindung für Trinkwarmwasserspeicher
• Gewährleistet geringste Rücklauftemperaturen, durch eigens für Unterstationen von Danfoss entwickelte Technologie
• Kundenspezi sche Lösungen, speziell angepasst an die geltenden technischen Vorschriften
• Fortschrittliche elektronische witterungsgeführte Heizungsregelung und Möglichkeit der Fernsteuerung
• Sekundärseitig Edelstahlrohr und Edelstahlplatten Wärmeübertrager (AISI 316/314), Verbindungen mit EPDM Dichtungen. Primärseitig aus Stahl geschweißt nach EN 287 mit hochwertiger Pulverbeschichtung zur Ober ächenversiegelung und Korrosionsschutz
• Leistungen: 25 - 47 kW HE
• Minimaler Installationsplatzbedarf
• Zinkfreies Messing CuZn39Pb3
• Einsatz in Nah- und Fernwärmenetzen bis 130°C und PN25 möglich
