Danfoss Regelventil AB-QM NovoCon DN40 G 2 A, 1500 - 7500 l/h, DN 40
Produktnummer:
003Z1770
Hersteller:
Danfoss
Herstellernummer:
003Z1770
EAN:
5714279003758
Regulärer Preis:
1.309,00 €
(52.15% gespart)
626,30 €*
%
Inhalt:
1 Stk
Bestellware, Lieferzeit: 11-13 Werktage
Produktinfo
Produktnummer:
003Z1770
Hersteller:
Danfoss
Herstellernummer:
003Z1770
EAN:
5714279003758

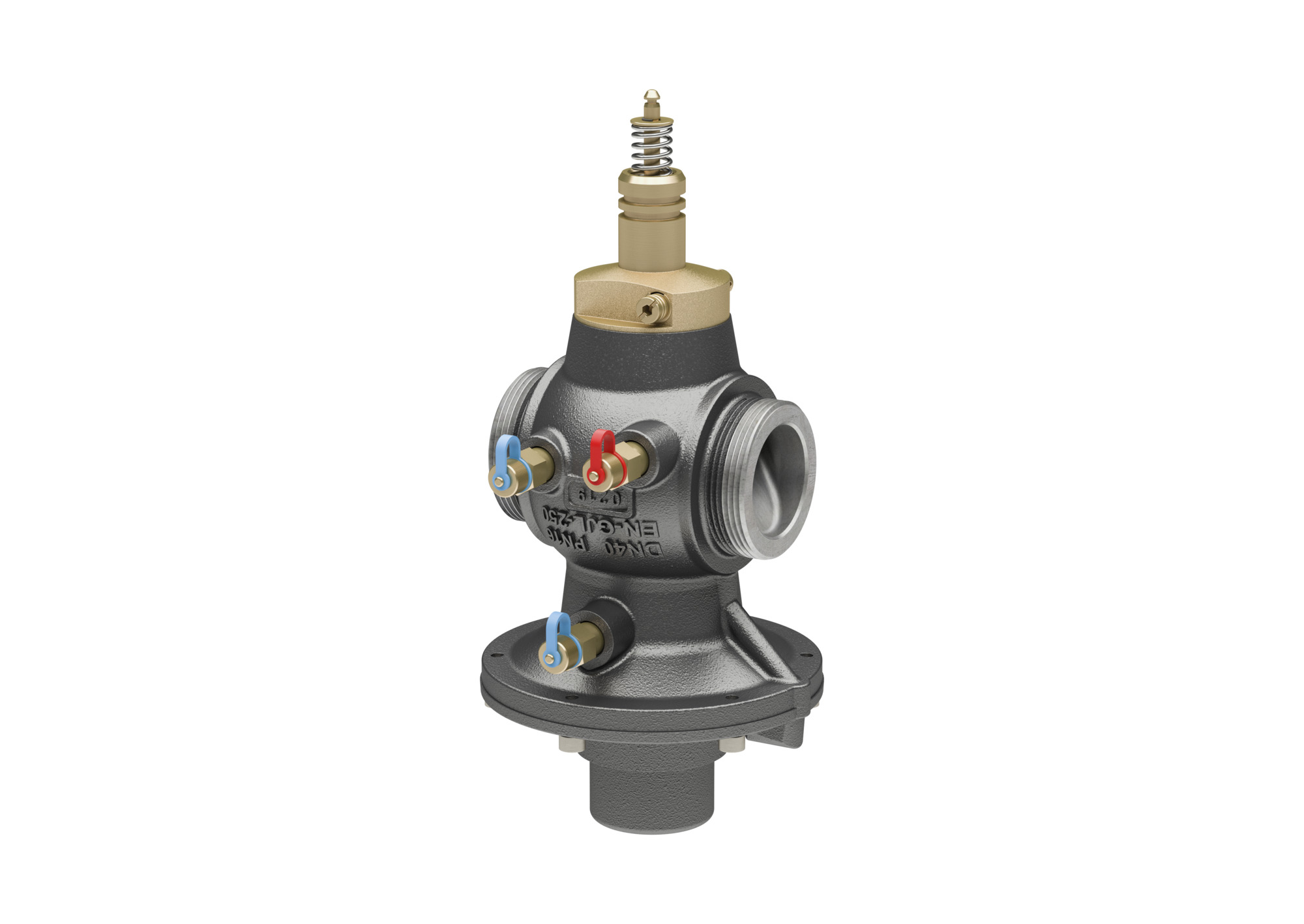

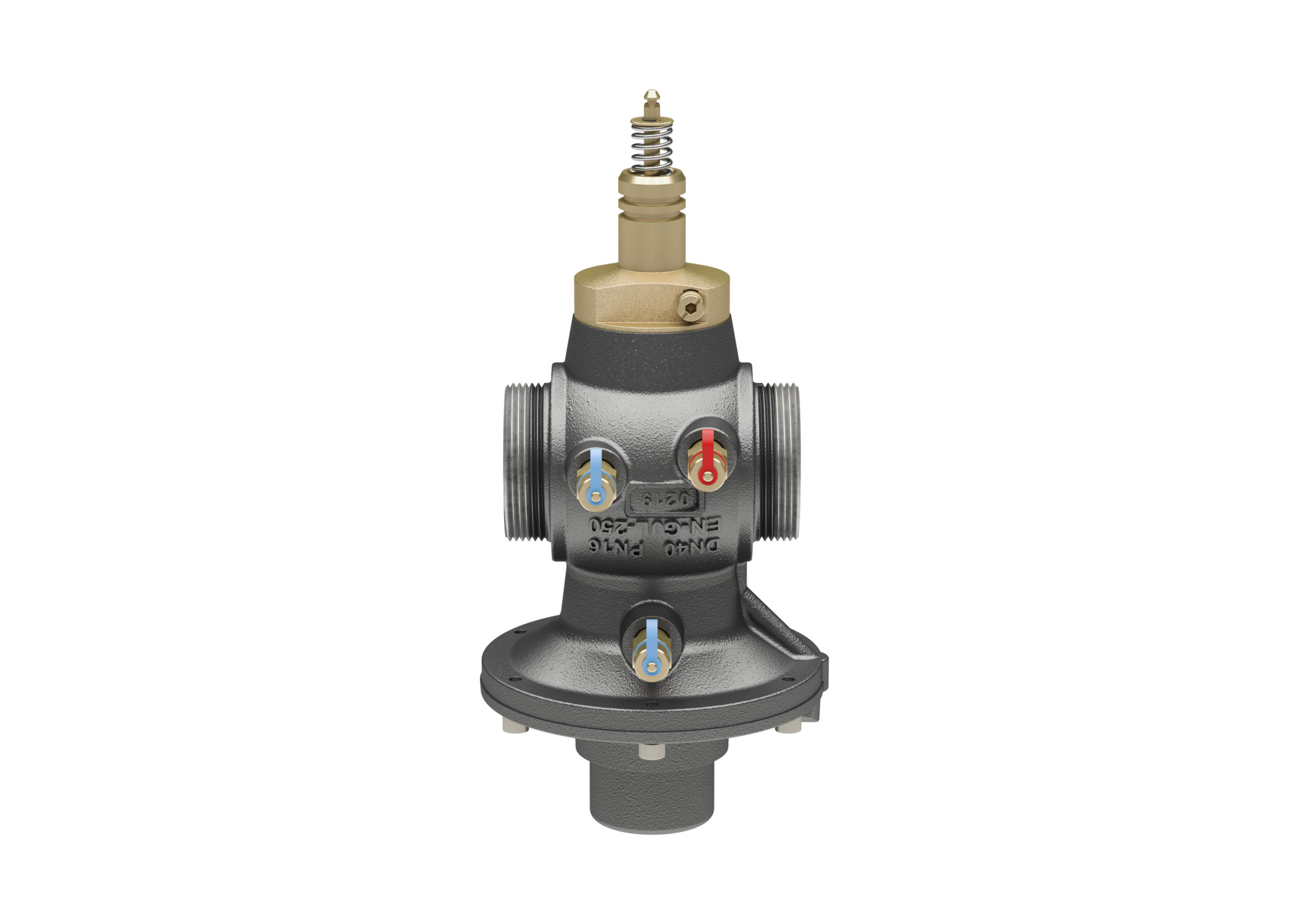

Danfoss Druckunabhängiges Regelventil AB-QM NovoCon(R) DN40 zur Kombination mit NovoCon(R) M, zur Regelung und zum hydraulischen Abgleich von Klimageräten, Kaltwassersätzen, großen Warm- und Kaltwassersträngen.
Bestehend aus einem linearen Regelventil und einem integrierten Druckregler mit Membran, vorbereitet für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon(R) M, zur Ansteuerung über Feldbus BACnet MS/TP, Modbus RTU oder stetigem Regelsignal 0-10V/0-20mA Druckunabhängiges Regelventil (PICV) mit linearer Regelkennlinie, Nennweiten DN40 bis DN100 HF (High Flow), Regelbereich 0 ... 100% des eingestellten Durchflusses, durch Regelsignal angesteuert
- Regelventilcharakteristik: Linear, diese kann über die Einstellung am NovoCon(R) M auf gleichprozentig oder nach --Wert eines Wärmeübertrages umgestellt werden, Ventilautorität des druckunabhängigen Regelventils bei allen Einstellungen 100 % (a=1), keine Änderung der linearen Regelkennlinie auch unter dynamischem Druckverhältnissen am Regelventil
- Stellverhältnis gemäß IEC 534: 1:10000
- Sitzleckage max. 0,05% von V Nenn (mit Stellantrieb NovoCon(R) M), 3 Messnippel zur Überprüfung des Durchflusses über kv-Wert sowie zur Pumpen-Optimierung der Anlage, Einbau im Vor- oder Rücklauf möglich, Mindest-Differenzdruck: 30 kPa
- Maximaler Differenzdruck: 600 kPa
- Schließdruck: 600 kPa (mit NovoCon(R) M), Nenndruck: PN16 bar
- maximaler Prüfdruck: 25 bar, Medientemperatur: -10 bis 120°C
- Nennweite: DN 40 Anschluß: G 2 A
- Durchflussbereich (l/h): 1500 - 7500.
Fabrikat: Danfoss
Typ: AB-QM NovoCon DN40
Bestell-Nr.: 003Z1770
| Abmessungen | 525 × 224 × 110 mm |
|---|---|
| Gewicht | 7.04 kg |
| Batteriekennzeichnung Batteriepiktogramm: | Nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Druckstufe Artikel: | PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 895c13d2-aa37-49e5-a525-eb197599d612 |
| Einstellmethode direkt am Produkt: | nein |
| Einstellmethode über NFC (Near Field Communication): | nein |
| Einstellmethode über PC-Tool: | nein |
| Einstellmethode über manuelles Programmiertool: | nein |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Glykol: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gefahrstoff Kennzeichen nur gewerblich: | false |
| Gefahrstoff Signalwort Achtung: | false |
| Gefahrstoff Signalwort Gefahr: | false |
| Hublänge: | 10 mm |
| Höhe: | 155 mm |
| Mit Füll- und Entleerungshahn: | nein |
| Mit Messnippel: | nein |
| REACH Datum: | 2024-02-19 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| UBA-Positivliste Kennzeichen: | nein |
