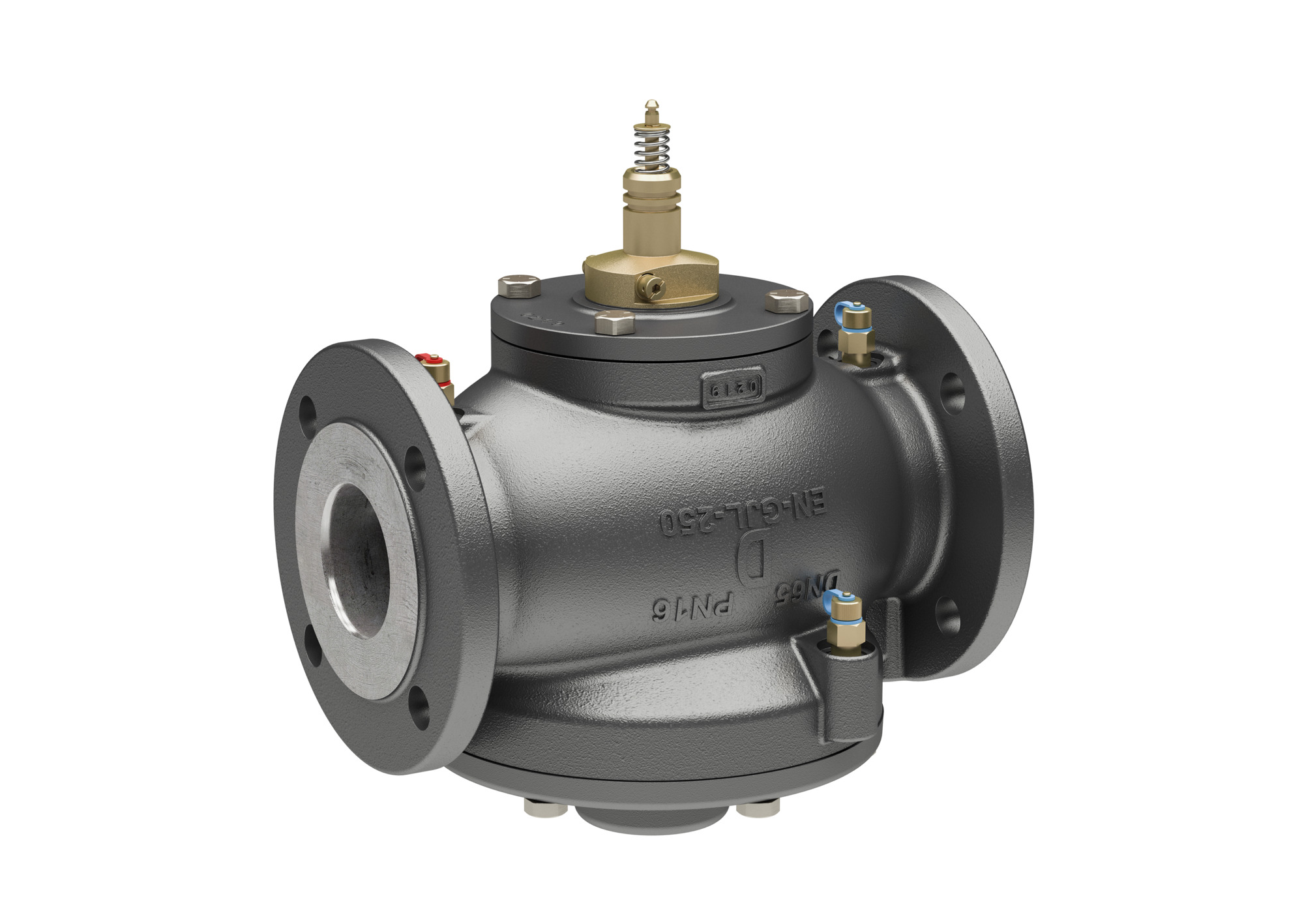

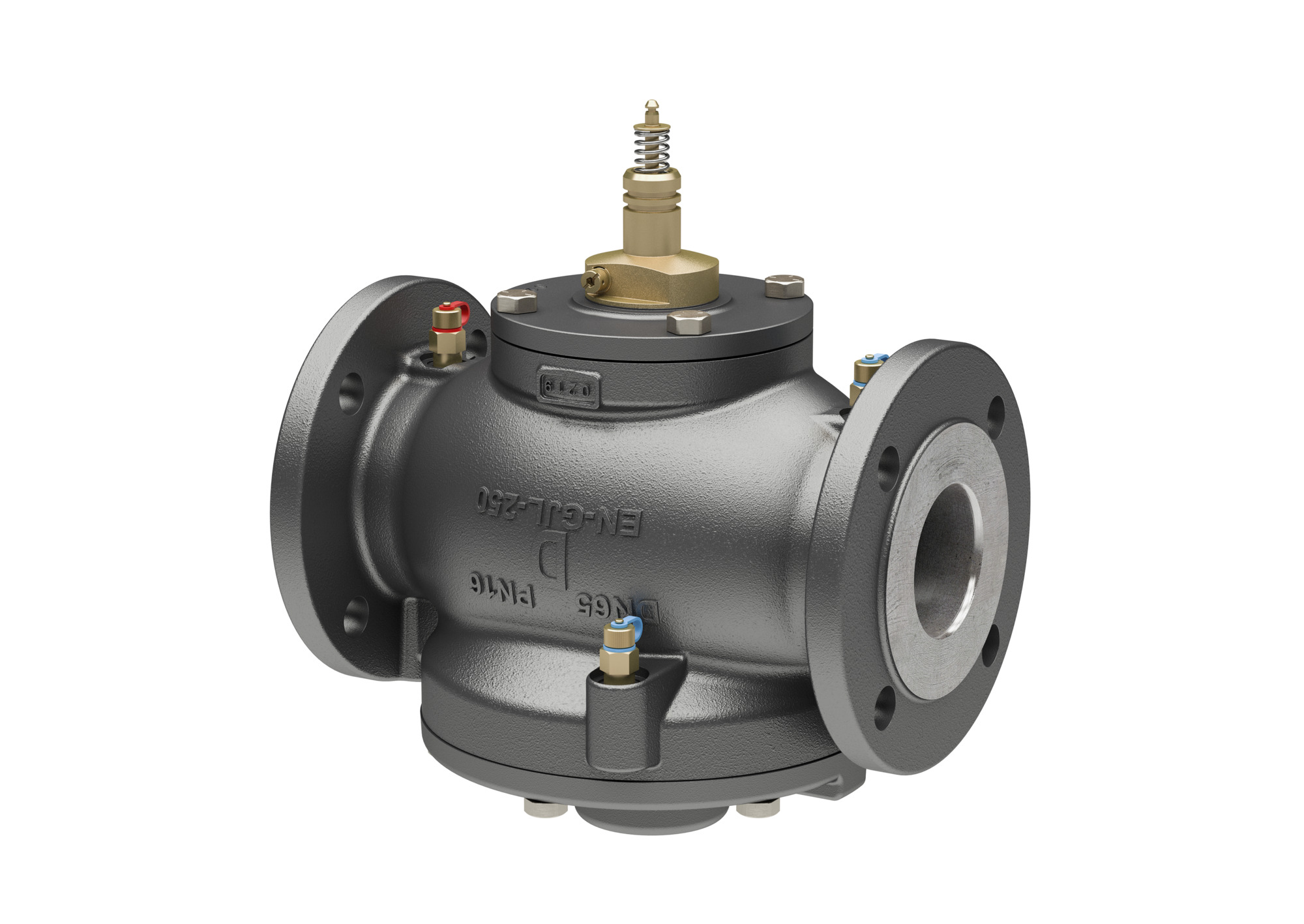

Danfoss Regelventil AB-QM NovoCon DN65HF Flansch, 10,000-25,000 l/h, DN 65 HF
Produktnummer:
003Z1793
Hersteller:
Danfoss
Herstellernummer:
003Z1793
EAN:
5714279003895
Regulärer Preis:
3.558,10 €
(52.21% gespart)
1.700,30 €*
%
Inhalt:
1 Stk
Bestellware, Lieferzeit: 12-14 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
003Z1793
Hersteller:
Danfoss
Herstellernummer:
003Z1793
EAN:
5714279003895
Danfoss Druckunabhängiges Regelventil AB-QM NovoCon(R) DN65 HF Flansch, zur Kombination mit NovoCon(R) M, zur Regelung und zum hydraulischen Abgleich von Klimageräten, Kaltwassersätzen, großen Warm- und Kaltwassersträngen.
Bestehend aus einem linearen Regelventil und einem integrierten Druckregler mit Membran, vorbereitet für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon(R) M, zur Ansteuerung über Feldbus BACnet MS/TP, Modbus RTU oder stetigem Regelsignal 0-10V/0-20mA Druckunabhängiges Regelventil (PICV) mit linearer Regelkennlinie Nennweiten DN40 bis DN100 HF (High Flow), Regelbereich 0 ... 100% des eingestellten Durchflusses, durch Regelsignal angesteuert
- Regelventilcharakteristik: Linear, diese kann über die Einstellung am NovoCon(R) M auf gleichprozentig oder nach --Wert eines Wärmeübertrages umgestellt werden, Ventilautorität des druckunabhängigen Regelventils bei allen Einstellungen 100 % (a=1), keine Änderung der linearen Regelkennlinie auch unter dynamischem Druckverhältnissen am Regelventil.
- Stellverhältnis gemäß IEC 534: 1:10000
- Sitzleckage max. 0,05% von V Nenn (mit Stellantrieb NovoCon(R) M), 3 Messnippel zur Überprüfung des Durchflusses über kv-Wert sowie zur Pumpen-Optimierung der Anlage, Einbau im Vor- oder Rücklauf möglich, Mindest-Differenzdruck: 60 kPa
- Maximaler Differenzdruck: 600 kPa
- Schließdruck: 600 kPa (mit NovoCon(R) M)
- Nenndruck: PN16 bar
- maximaler Prüfdruck: 25 bar
- Medientemperatur: -10 bis 120°C
- Nennweite: DN 65 HF
- Anschluß: Flansch nach DIN EN 1092-2
- Durchflussbereich (l/h): 10000-25000.
Fabrikat: Danfoss
Typ: AB-QM NovoCon DN 65 HF
Bestell-Nr.: 003Z1793
| Abmessungen | 590 × 400 × 600 mm |
|---|---|
| Gewicht | 38.6 kg |
| Batteriekennzeichnung Batteriepiktogramm: | Nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Druckstufe Artikel: | PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | ce5ec211-41a9-490a-a436-c5d7fe894840 |
| Einstellmethode direkt am Produkt: | nein |
| Einstellmethode über NFC (Near Field Communication): | nein |
| Einstellmethode über PC-Tool: | nein |
| Einstellmethode über manuelles Programmiertool: | nein |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Glykol: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gefahrstoff Kennzeichen nur gewerblich: | false |
| Gefahrstoff Signalwort Achtung: | false |
| Gefahrstoff Signalwort Gefahr: | false |
| Hublänge: | 15 mm |
| Höhe: | 350 mm |
| Mit Füll- und Entleerungshahn: | nein |
| Mit Messnippel: | nein |
| REACH Datum: | 2024-02-19 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| UBA-Positivliste Kennzeichen: | nein |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Schulungsfolie.pdf | Schulungsmaterial für Installation und Nutzung |
| Datenblatt.pdf | Technische Details zum Artikel |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Schulungsfolie.pdf | Schulungsmaterial für Installation und Nutzung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Schulungsfolie.pdf | Schulungsmaterial für Installation und Nutzung |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Schulungsfolie.pdf | Schulungsmaterial für Installation und Nutzung |
| Schulungsfolie.pdf | Schulungsmaterial für Installation und Nutzung |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
