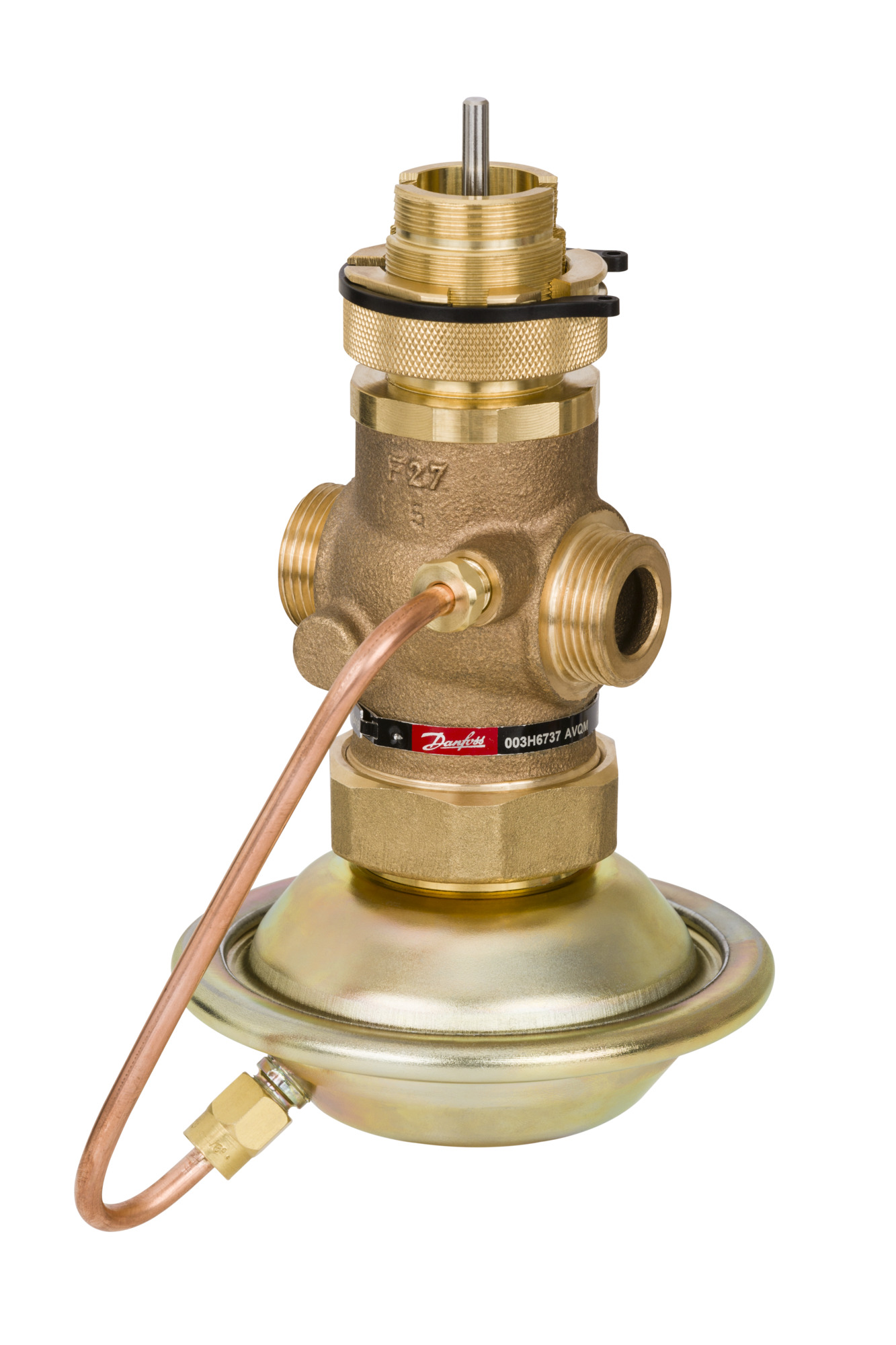

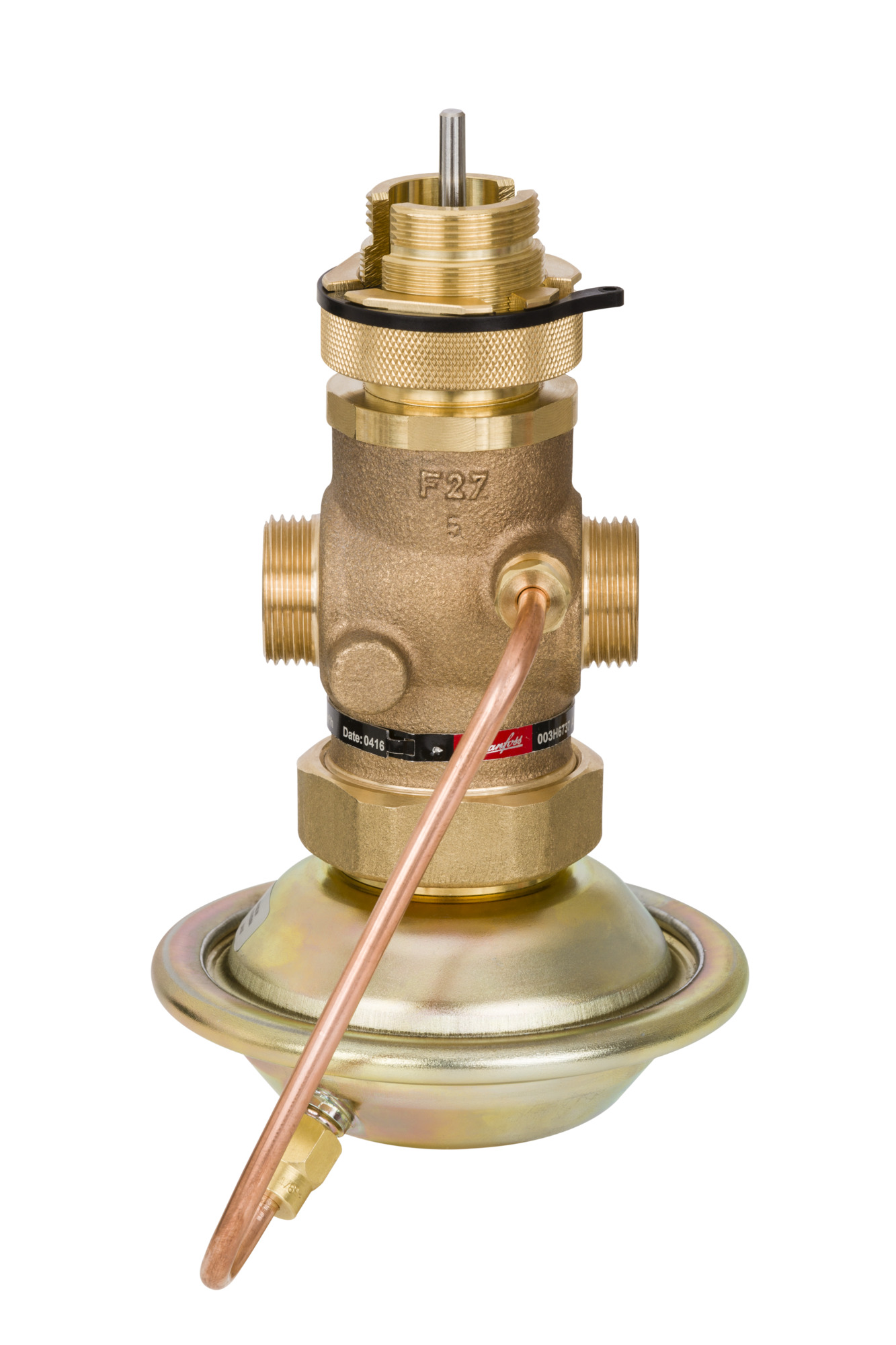

Danfoss Vol.-stromregl. mit Stellv. AVQM DN15, Kvs 1,6, PN16, RG5, G3/4 A
484,50 €*
%Produktinfo
Druckunabhängiges Motorstellventil mit integr. Volumenstromregler (PICV)
AVQM (PN 16) – Einbau im Vor- und Rücklauf
Der AVQM ist ein selbsttätiger Durchflussregler mit integriertem Motorstellventil für den Einsatz in Fernwärme- bzw. Fernkältesystemen. Der Regler verhindert, dass der eingestellte maximale Durchfluss überschritten wird. In Kombination mit den elektrischen Stellantrieben AMV(E) und den elektronischen Reglern ECL können der Durchfluss und die Temperatur geregelt werden, um höchste Energieeinsparungen zu erzielen.
Der AVQM besteht aus einem Motorstellventil mit einstellbarem Durchflussbegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb für die Druckregelung mit einer Stellmembran.
Die Regler können mit den folgenden elektrischen Stellantrieben von Danfoss eingesetzt werden:
- AMV 150
- AMV(E) 10 1)/AMV(E) 20/AMV(E) 30
- AMV(E) 13 1)/AMV(E) 23/AMV(E) 33 mit Sicherheitsfunktion
- AMV(E) 23 SU (Antriebsstange einfahrend)
- AMV 20 SL/AMV 23 SL/AMV 30 SL mit Ventilhubbegrenzung
AVQM-Kombinationen mit AMV(E) 13, AMV(E) 23 (SL) oder AMV(E) 33 (SL) sind typgeprüft gemäß DIN EN 14597.
Wichtige Daten:- DN 15–32
- kVS 0,4 –10 m3/h
- Durchflussbereich: 0,015–6 m3/h
- PN 16
- Differenzdruck am Motorstellventil ΔpMCV : 0,2 bar
- Temperatur:
- Zirkulationswasser/glykolhaltiges Wasser mit bis zu 30 % Glykolanteil: 2 bis 150 °C
- Anschlüsse:
- Außengewinde (Anschweißende, Anschraubende und Flansch)
| Abmessungen | 280 × 130 × 127 mm |
|---|---|
| Gewicht | 1.766 kg |
| Anschlüsse: | Außengewinde (metrisch) |
| Ausführung: | Membran |
| Batteriekennzeichnung Batteriepiktogramm: | Nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Druckstufe Artikel: | PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | a7edebaf-da3b-4e92-9304-1219930d123a |
| Einstellmethode direkt am Produkt: | nein |
| Einstellmethode über NFC (Near Field Communication): | nein |
| Einstellmethode über PC-Tool: | nein |
| Einstellmethode über manuelles Programmiertool: | nein |
| Geeignet für Flüssigkeiten: | ja |
| Geeignet für Glykol: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gefahrstoff Kennzeichen nur gewerblich: | false |
| Gefahrstoff Signalwort Achtung: | false |
| Gefahrstoff Signalwort Gefahr: | false |
| Hublänge: | 5 mm |
| Höhe: | 127 mm |
| Klappencharakteristik: | linear |
| Max. Differenzdruck: | 12 kPa |
| Mit Füll- und Entleerungshahn: | nein |
| Mit Messnippel: | nein |
| REACH Datum: | 2024-02-19 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| UBA-Positivliste Kennzeichen: | nein |
| Volumenstrom: | 0,86-0,86 m³/h |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Prospekte.pdf | Prospektmaterial Verkauf B2B B2C |
