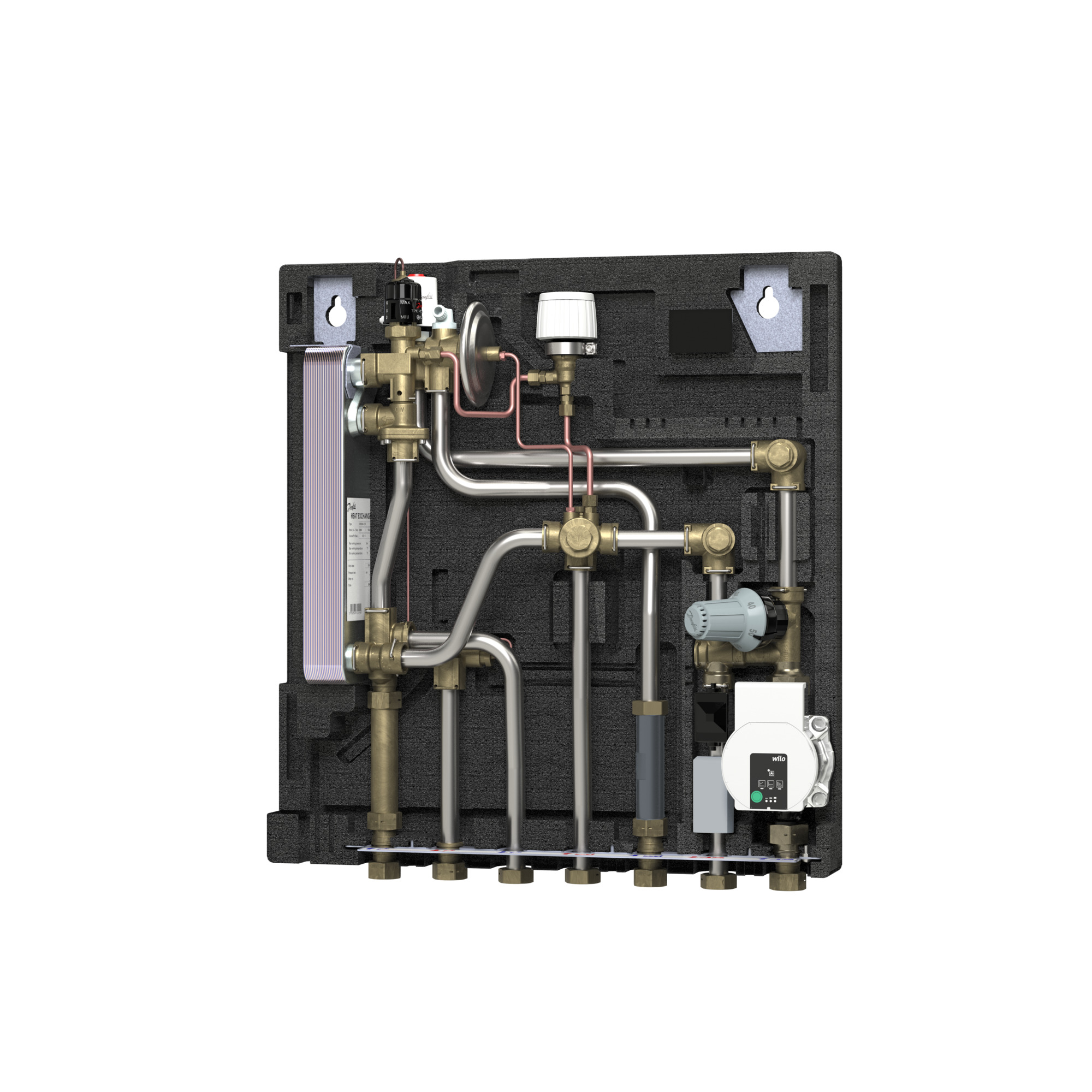

Danfoss Wohnungsstation Evoflat MSS 2 NT-Heizung, 45kW, Dämmhaube, HTC

Danfoss Wohnungsstation EVOFlatTM für direkte Heizung und hygienisch sichere Warmwasserbereitung mit einem Regelventil ohne Hilfsenergie im Durchflusssystem. Montiert auf einer wärmeisolierten Grundplatte, für Unterputz -oder Aufputzwandmontage. Verrohrungen aus Edelstahl, entzinkungfreie Amaturen, alle Verbindungen sind innerhalb der Station mit Click-fit-Anschlüssen ausgeführt. In die Station ist je ein Passstück für den Wärmemengenzähler und Kaltwassereingangs-zähler integriert. Alle Armaturen, Verschraubungen und Bauteile erfüllen die Anforderung an die Wasserqualitäten des AGFW Merkblattes 510 und der VDI 2035. Es ist kein zusätzlicher hydraulischer Abgleich in den Strängen notwendig. Funktion Warmwasserbereitung : Druckgesteuerter Regler mit integrierter Differenzdrucküberwachung und Temperaturnachregelung auch bei schwankenden Drücken, Vorlauftemperaturen oder Entnahmemengen während des Zapfvorganges mit Danfoss Typ TPC-M. Nach Ende des Zapfvorganges wird der Primär- und Sekundärdurchfluss sofort unterbrochen. Der Warmwasserausgang sowie der Primäreingang sind am Wärmeübertrager unten angeordnet. Nach Zapfende wird dadurch eine sehr schnelle Auskühlung des Wärmetauschers sichergestellt. Durch diese Maßnahme werden Kalkausfällungen, Bakterienbildung und Leerlaufverluste weitgehend vermieden. Danfoss XB Wärmetauschers aus Edelstahl 1.4404 mit patentierter MicroPlate-Plattenstruktur ermöglichen eine gleichmäßigere Medienverteilung über den gesamten Plattenbereich und dadurch einen um bis zu 10% höheren Wirkungsgrad gegnüber Standard-WT. Die einzigartige Bauart sorgt für eine höhere Lebensdauer und Druckbeständigkeit durch speziell ausgeführte Lötstellen. (Cu-Lot) Die Warmhaltung der Primärleitung wird durch ein thermostatisch gesteuertes Bypassventil sichergestellt. Im Kaltwassereingang ist ein Zählerpassstück 110 mm 3/4 Außengewinde und ein Kaltwasser-ausgang standardmäßig montiert. Ein Temperatur- und Druckregler, ein fest eingestellter Differenzdruckregler, ein Zonenventil, welches optional mit Antrieb ausgeführt werden kann und die Entlüftung bilden eine Reglereinheit. Die Regelung der Warmwassertemperatur erfolgt über ein Thermostat, welches eine Reaktionszeit =3sec. hat und unmittelbar auf den Volumenstrom auf die Heizungsseite eingreift. Somit sind Schwankungen in der Vorlauftemperatur unkritisch. Beimischkreis zur Temperaturregelung von Flächenheizungen: Bestehend aus einer mechanischen Regelgruppe RA-C, FTC 15-50C zur Einstellung der Fußbodenvorlauftemperatur, einer Rückschlagklappe, einer Umwälzpumpe Wilo Yonos Para 15/6 (Energieeffizienzklasse A). Sicherheitseinrichtung für die Temperaturregelung: Bestehend aus einem Danfoss Sicherheitsthermostat zur Überwachung der Vorlauftemperatur. Bei Übertemperatur wird das im Regler integrierte Zonenventil mittels Stellmotor geschlossen. Die Station ist mit einer Isolierhaube ausgestattet. Die Wärmeverluste der Isolier-haube mit Rückwand betragen 150 kWh/a bei einer Vorlauftemperatur von 65C. Funktion Heizung: Der fest eingestellter Differenzdruckregler, ein Zonenventil, welches mit montiertem Stellantrieb TWA-K (NC) 230V AC ausgeführt ist und die Entlüftung bilden eine Reglereinheit. Die Wohnungsstation ist standarsmäßig mit einem Anschluß für des zweiten Heizkreises an den Hochtemperaturkreis ausgestattet. Die Verrohrung erfolgt bauseits. Anschluß 1/2 IG. Technische Daten Warmwasser: WW-Leistung Wärmeübertrager: 45 KW bei 65C /17,6C Primär und 10C/45C Sekundär Zapfmenge: 18,4 l/min. Druckverlust Primär: 18 kPa (ohne WMZ) Im Teillastbereich bei 5 l/min. beträgt die Rücklauftemperatur konstant =25C 3 Anschlüsse für Kugelhähne DN 20 Leistungsdaten Heizung: Heizleistung 10 kW, delta T 20K, Volumenstrom 430 l/h Heizleistung 15 kW, delta T 20K, Volumenstrom 645 l/h Technische Daten Heizung: 4 Anschlüsse für Kugelhähne DN 20 Primär Vorlauf: Schmutzfänger, Fühlertasche für Wärmengenzähler mit Direkttauchfühler M 10x1mm Primär Rücklauf: Passstück für Wärmemengenzähler 110 mm 3/4 Außengewinde Druckstufe: PN 10 Tmax: 95C Maße und Gewicht HxBxT (o. Kugelhähne): 590 x 550 x 150mm Gewicht: 19KG Fabrikat: Danfoss Typ: MSS 2 Artikel-Nr.: 145B1721
