Geberit Belüftungsventil GRB50 32/63 für Entwässerungssysteme

Geberit Belüftungsventil GRB50 32/63 (Bestell-Nr. 359900001) – Zuverlässige Rohrbelüftung für geräuscharme, störungsfreie Entwässerung

Das Geberit Belüftungsventil GRB50 32/63 vom Hersteller Geberit ist ein Rohrbelüfter nach EN 12380, Typ A I, für die fachgerechte Belüftung von Abwasserleitungen. Typische Herausforderung in der Gebäudeentwässerung: Unterdruck in der Leitung führt zu Gluckern, Geruchsbelästigung oder zum Leersaugen von Geruchsverschlüssen. Das GRB50 wirkt diesem Problem entgegen, indem es bei Bedarf Luft nachströmen lässt und so den Druck im System stabilisiert – eine einfache, effektive Lösung für Schwerkraftentwässerungsanlagen in den Rohrdimensionen Ø 32–63 mm.

Vorteile auf einen Blick

• Stabile Druckverhältnisse: Beugt Unterdruck und Leersaugen von Siphons vor.
• Geräusch- und Geruchsreduktion: Weniger Gluckern, weniger Kanalgeruch im Innenraum.
• Normgerecht: Rohrbelüfter nach EN 12380, Typ A I – für planungssicheren Einsatz.
• Flexible Einbindung: Für Abwasserleitungen Ø 32–63 mm und DN 50 ausgelegt.
• Praxisgerechte Leistung: 7,2 l/s Nachströmluft bei -250 Pa für zuverlässige Entlüftung.
• Robustes Material: ABS-Gehäuse für den Einsatz in gängigen Umgebungsbedingungen.
• Kompakte Bauform: Einfache Platzierung auch bei beengten Verhältnissen.

Funktion und Einsatzbereich

Das Belüftungsventil öffnet bei Unterdruck in der Abwasserleitung und lässt Luft nachströmen. So bleibt der Druck ausgeglichen, Geruchsverschlüsse werden geschützt und die Entwässerung funktioniert gleichmäßig. Es ist für die Gebäudeentwässerung in Schwerkraftentwässerungsanlagen konzipiert und deckt Rohrdimensionen von Ø 32 bis 63 mm ab. Damit eignet es sich für zahlreiche Einsatzpunkte in innenliegenden Abwassersträngen, z. B. nach langen Leitungswegen, bei mehreren Entnahmestellen oder in modernisierten Bestandsanlagen ohne ausreichende Dachentlüftung.

Material und Verarbeitung

Das Gehäuse aus ABS ist auf langlebigen Einsatz und formstabile Passung ausgelegt. Die weiße Ausführung fügt sich dezent in Installationsumgebungen ein. Dank der normgerechten Auslegung gemäß EN 12380, Typ A I, lässt sich das Ventil sicher planen und im vorgesehenen Temperaturbereich einsetzen.

Effizienz und Betriebssicherheit

Mit einem Luftvolumenstrom von 7,2 l/s bei -250 Pa stellt das GRB50 ausreichend Nachströmluft bereit, um Druckschwankungen wirksam auszugleichen. Das reduziert Betriebsgeräusche und schützt Siphons vor dem Leersaugen – ein klarer Pluspunkt für Hygiene, Wohnkomfort und störungsfreie Nutzung der Entwässerungsanlage.

Installation / Einbindung / Kompatibilität

Das Belüftungsventil ist für Abwasserleitungen der Nennweite DN 50 und Rohrdimensionen Ø 32–63 mm vorgesehen. Durch die kompakten Abmessungen lässt es sich auch in Bereichen mit wenig Platz integrieren. Der Anschluss erfolgt entsprechend den vorliegenden Rohrabmessungen; die beiliegende Manschette unterstützt die dichte und passgenaue Montage. Das Ventil ist für Schwerkraftentwässerungssysteme in Gebäuden ausgelegt – bitte die jeweils gültigen Installationsnormen und Einbauhöhen beachten.

Technische Daten

• Produkttyp: Rohrbelüfter nach EN 12380, Typ A I
• Hersteller: Geberit
• Modell: GRB50 32/63
• Bestell-Nr.: 359900001
• Einsatzbereich: Gebäudeentwässerung, Schwerkraftentwässerung
• Rohrdimensionen: Ø 32–63 mm
• DN / Nennweite: 50
• Luftvolumenstrom (Nachströmluft) bei -250 Pa: 7,2 l/s
• Betriebstemperatur: -20 bis +60 °C
• Werkstoff: ABS
• Farbe: Weiß

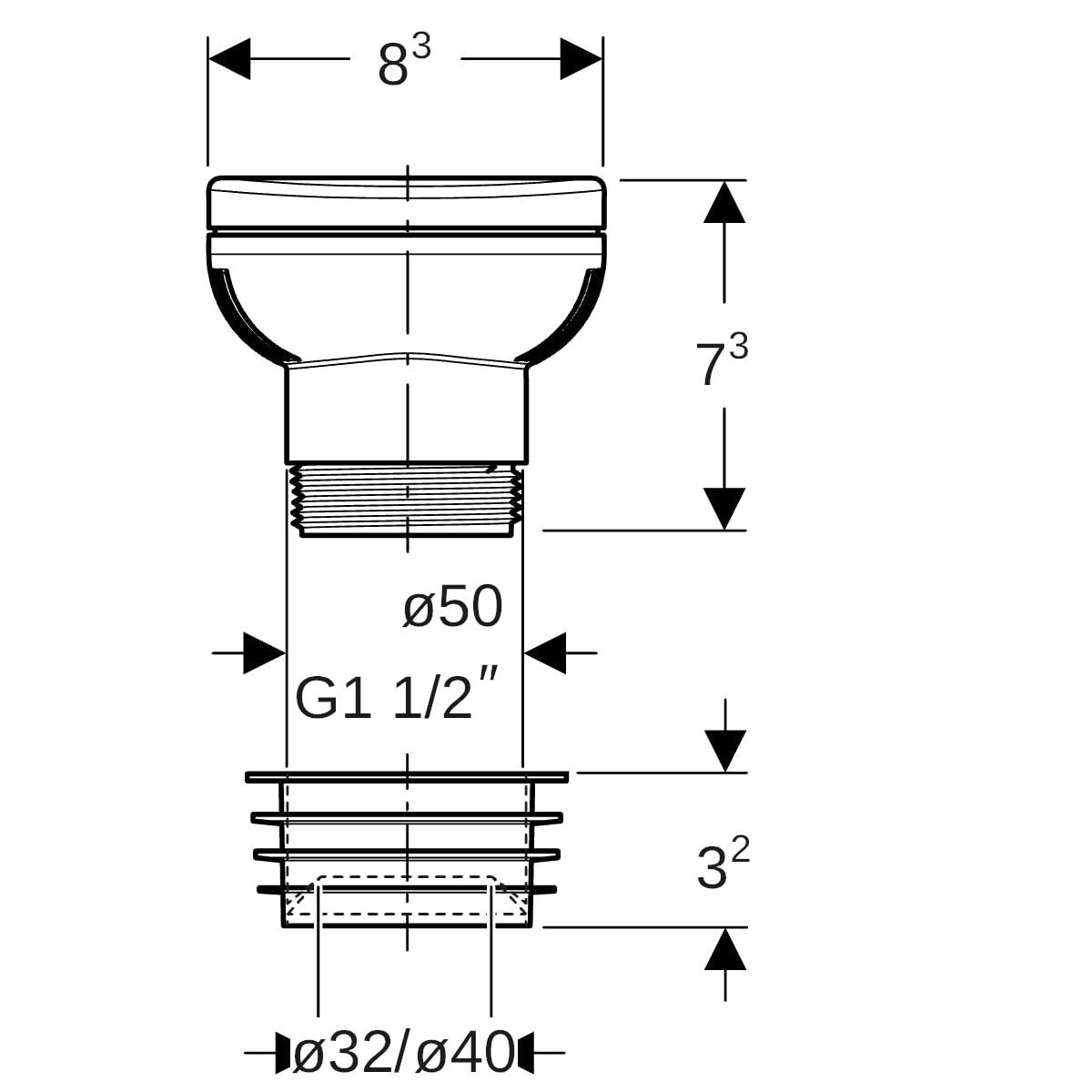

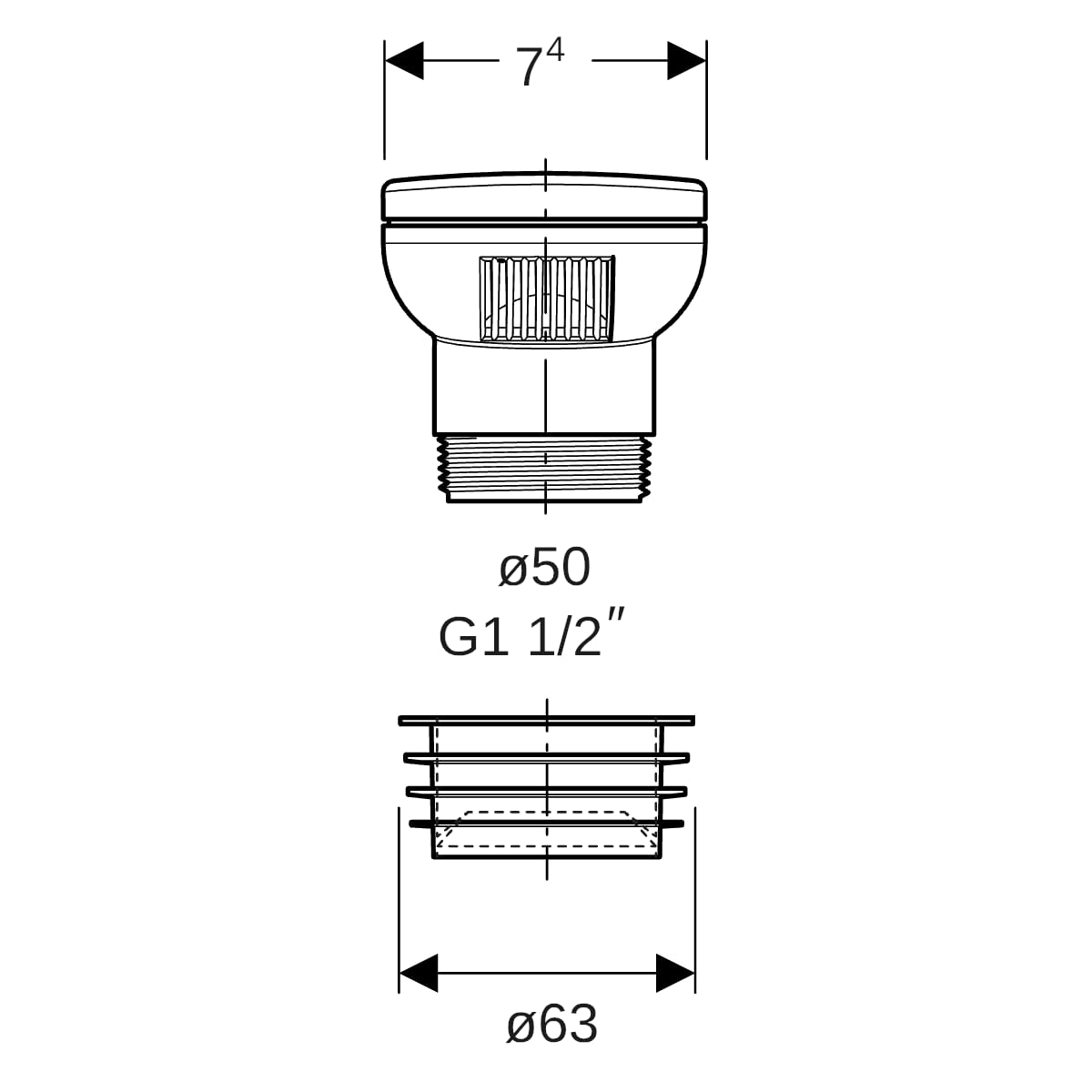

• Außendurchmesser d: 50 mm
• Außendurchmesser d1: 63 mm
• Innendurchmesser di: 32 / 40 mm
• Rohrgewinde G: 1 1/2"
• Länge (L): 8,3 cm
• Breite (B): 7,4 cm
• Höhe (H): 7,3 cm
• Höhe Teilmaß (h): 3,2 cm

Geeignet für

• Wohn- und Gewerbegebäude mit innenliegenden Abwasserleitungen.
• Sanierungen und Nachrüstungen, wenn eine Dachentlüftung nicht überall möglich ist.
• Strangleitungen mit mehreren Entnahmestellen, die zu Unterdruck neigen.
• Anwendungen, bei denen eine kompakte, normkonforme Rohrbelüftung gefordert ist.

Lieferumfang / Zubehör

• Geberit Belüftungsventil GRB50 32/63
• Manschette

Hinweis: Weitere Einbauteile und Anschlusskomponenten sind bauseits entsprechend der vorhandenen Rohrdimension bereitzustellen.

Montage- & Sicherheitshinweis

Die Installation sollte fachgerecht nach den geltenden Normen und Herstellerangaben erfolgen. Das Belüftungsventil vertikal und zugänglich einbauen, Spritzwasser- und Schmutzeintrag vermeiden und regelmäßige Funktionskontrollen vorsehen. Nur innerhalb des angegebenen Temperaturbereichs betreiben.

FAQ – häufige Fragen

• Wofür benötige ich ein Belüftungsventil?
  Es verhindert Unterdruck in Abwasserleitungen, schützt Siphons vor dem Leersaugen und reduziert Gerüche und Gluckergeräusche.
• Passt das GRB50 zu meinen Rohrleitungen?
  Es ist für Abwasserleitungen mit Ø 32–63 mm und DN 50 ausgelegt. Prüfen Sie vorab Ihre Rohrdimensionen.
• Ist das Ventil für die Gebäudeentwässerung geeignet?
  Ja, es ist für die Gebäudeentwässerung in Schwerkraftentwässerungsanlagen ausgelegt und entspricht EN 12380, Typ A I.
• Welche Betriebstemperaturen sind zulässig?
  Der zulässige Bereich liegt zwischen -20 und +60 °C.
• Welche Wartung ist erforderlich?
  Das Ventil sollte zugänglich montiert und bei Bedarf auf freie Beweglichkeit und Dichtheit kontrolliert werden.
