202,06 €*
% 398,00 €* (49.23% gespart)Bestellware versandfertig in 7 Tagen, Lieferzeit 1-3 Tage
![Geberit DBD-Abl. f. Bodenblg. Vinyl (PVC), Estrichhöhe am Einl. 94-114mm d=40mm Geberit DBD-Abl. f. Bodenblg. Vinyl (PVC), Estrichhöhe am Einl. 94-114mm d=40mm](https://shkhelden.de/media/9e/a5/22/1716065736/geb_w_1583847_20191021_123953.jpg)
Geberit DBD-Abl. f. Bodenblg. Vinyl (PVC), Estrichhöhe am Einl. 94-114mm d=40mm
202,06 €*
% 398,00 €* (49.23% gespart)
Produktnummer:
154057001
Hersteller:
Geberit
Herstellernummer:
154057001
EAN:
4025410743411
Produktinformationen "Geberit DBD-Abl. f. Bodenblg. Vinyl (PVC), Estrichhöhe am Einl. 94-114mm d=40mm"
Geberit Duschbodenablauf für Bodenbeläge aus Vinyl (PVC), für Estrichhöhe am Einlauf 94–114 mm
Verwendungszwecke
Verwendungszwecke
- Zum Einbau innerhalb von Gebäuden
- Zur Entwässerung bodenebener Duschen
- Zum Einbau bei sehr geringem Fußbodenaufbau
- Für Bodenbeläge aus Vinyl (PVC) bis zu einer Stärke von 3 mm
- Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
- Abweichend zu Anforderungen aus EN 1253 ist die Sperrwasserhöhe nur 30 mm
- Ablaufleistung (l/s): 0,4 l/s
- Sperrwasserhöhe (mm): 30 mm
- Form: rund
- DN / Nennweite: 40
- d, ø / Außendurchmesser (mm): 40 mm

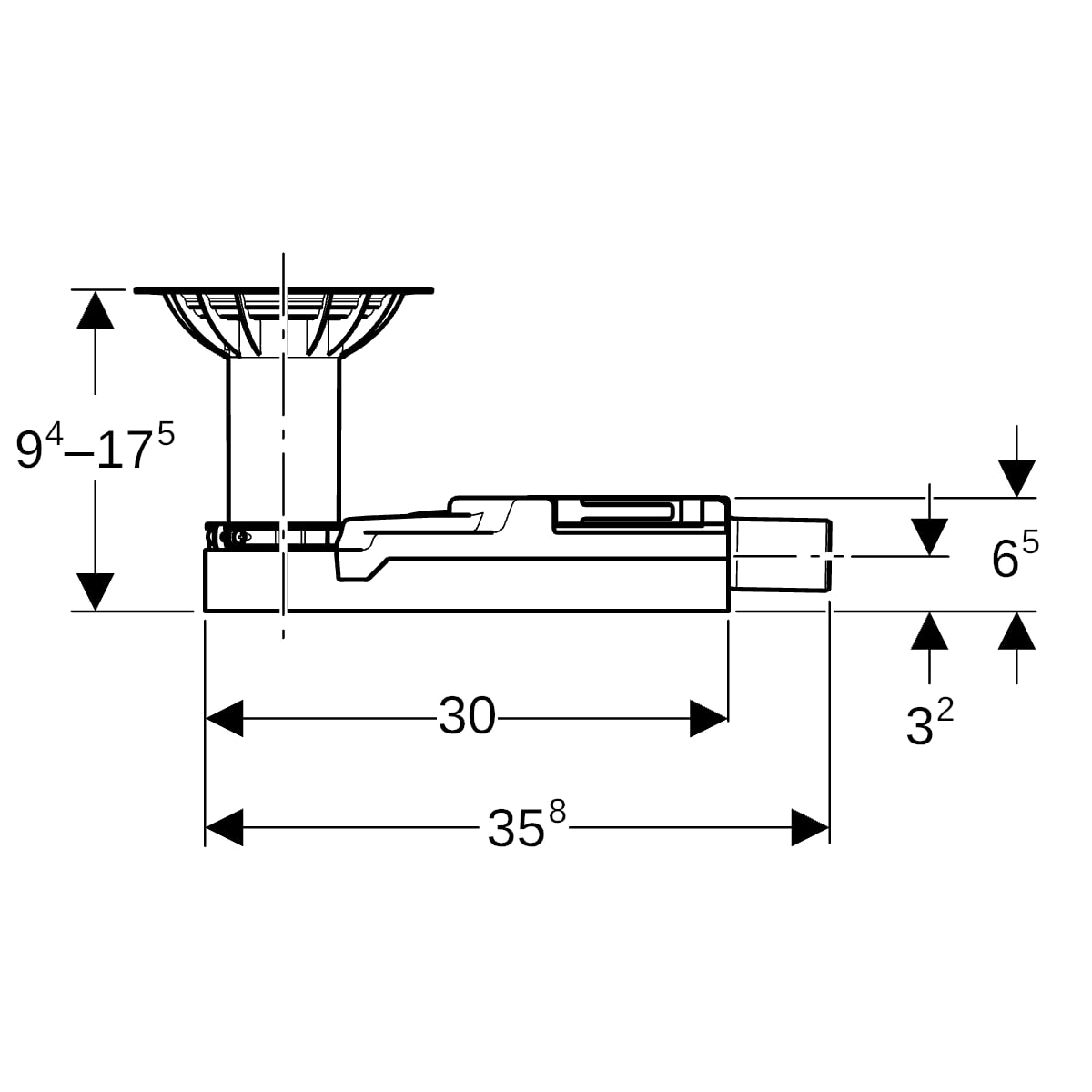

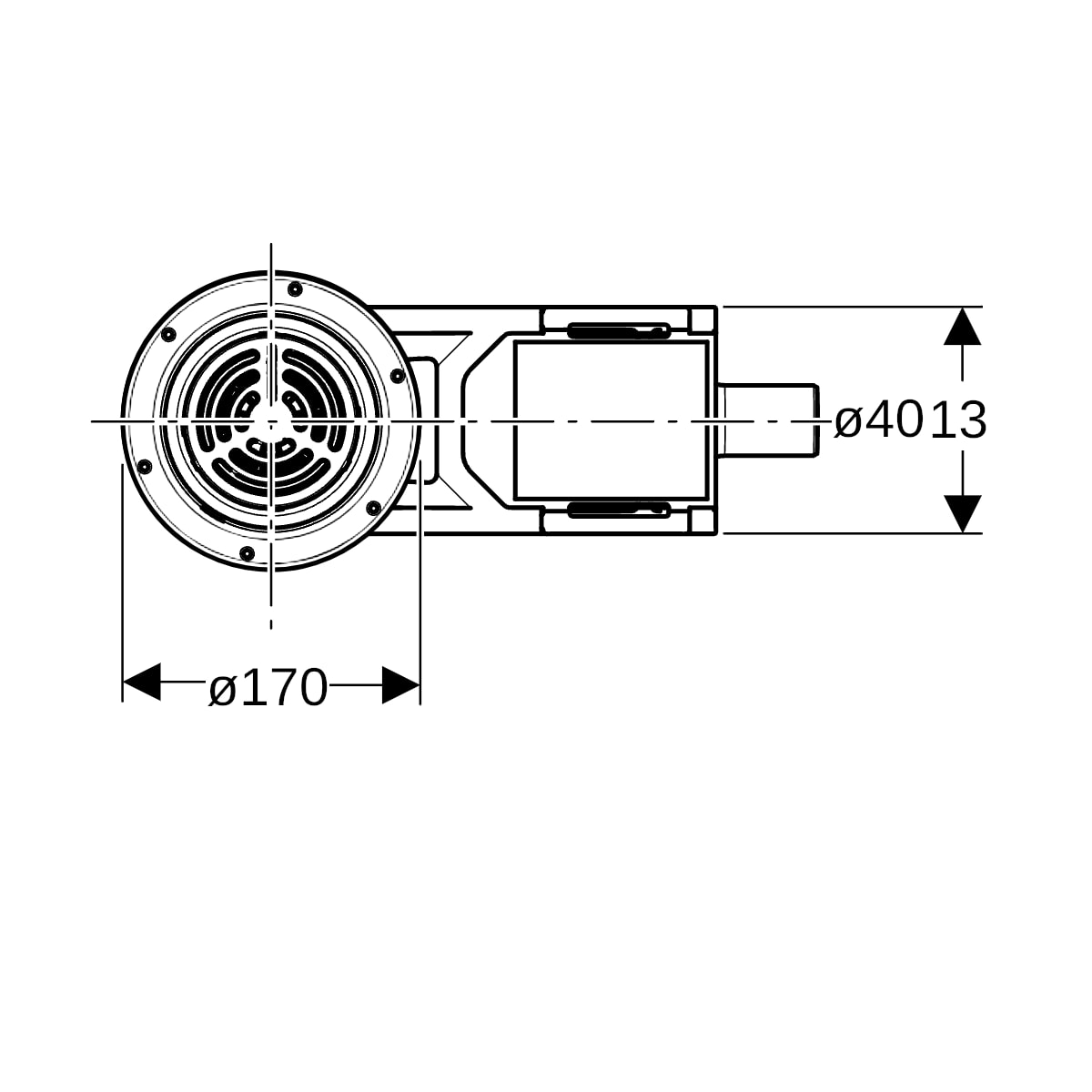

- D / Außendurchmesser (cm): 17 cm
- L / Länge (cm): 30 cm
- L1 / Länge (cm): 35,8 cm
- B / Breite (cm): 13 cm
- H / Höhe (cm): 6,5 cm
- H1 / Höhe (cm): 9,4-17,5 cm
- h / Höhe Teilmaß (cm): 3,2 cm
- Bauschutzdeckel mit Montagewerkzeug
- Kammeinsatz
- Rost
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Klinge für Bodenbeläge aus Vinyl (PVC)
Anschluss: | Schiebeende |
---|---|
Auslasswinkel: | 90-90 °, 90-90 ° |
Batteriekennzeichnung Kennzeichen: | nein |
Befestigungsmethode: | sonstige |
Belastung Gitter: | 3 kN |
Belastungsklasse nach EN 1253: | K-3 |
ECHA-DB Kennzeichen: | nein |
Einstellbares Aufsatzstück: | nein |
Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
Form des Gitters: | rund, rund |
Geeignet für Betonboden: | nein, nein |
Geeignet für Vinylboden: | ja, ja |
Geeignet für beschichteten Boden: | ja, ja |
Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | nein, nein |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Gesamtbreite: | 130 mm, 130 mm |
Gesamthöhe: | 175 mm, 175 mm |
Gesamtlänge: | 358 mm, 358 mm |
Gitter arretierbar: | nein |
Herausnehmbarer Geruchsverschluss: | nein, nein |
Höhenverstellbar: | ja, nein |
Material Gitter: | Stahl |
Mit Gitter: | ja, ja |
Mit Klemmring für Vinylboden: | ja, ja |
Mit Sandfänger/Sandfalle: | nein |
Mit Siphon: | ja |
Nenndurchmesser: | DN 40 |
Oberflächenschutz Gitter: | unbehandelt |
REACH Datum: | 2024-02-28, 2024-02-28 |
REACH Kennzeichen: | nein |
Richtung Auslass: | horizontal, horizontal |
Rohraußendurchmesser: | 40 mm, 40 mm |
Sandbeschichtet: | nein |
Schließbar: | nein |
Sperrwasserhöhe: | 30 mm, 30 mm |
Typenzulassung nach BBR/EKS: | nein |
UBA-Positivliste Kennzeichen: | nein |
Verbreiterter Dichtungsflansch: | nein |
Werkstoff Bodenablauf: | Kunststoff |
Werkstoffgüte Bodenablauf: | sonstige, sonstige |
Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
Winkel schräger Auslass: | 90 ° |
Datenblatt.pdf | Technische Details zum Artikel |

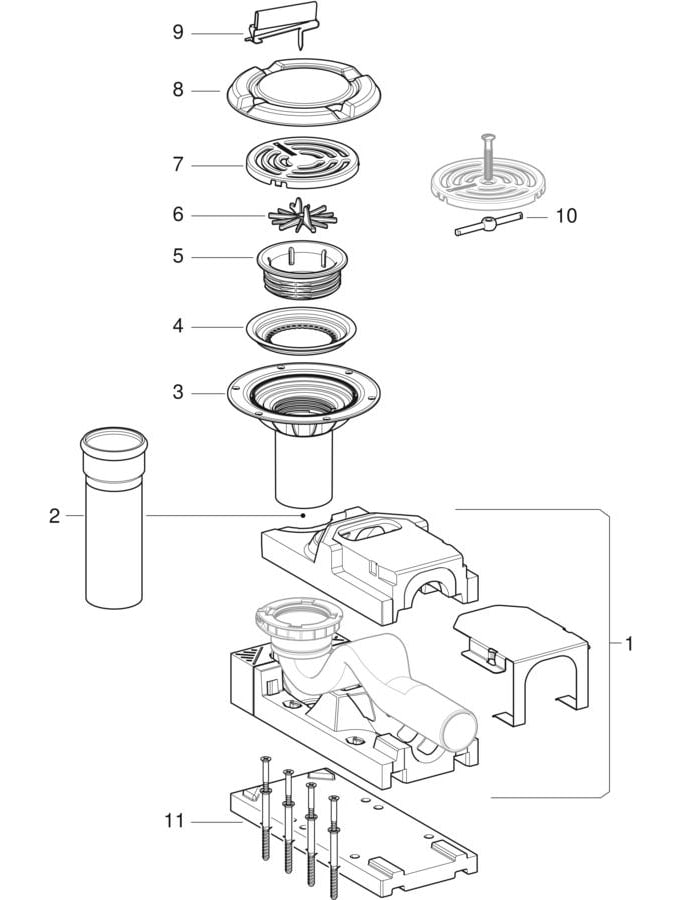

Explosionszeichnung.jpg | Explosionszeichnung |
Montageanleitung.pdf | Installationshinweise für Handwerker |
Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
Montageanleitung.pdf | Installationshinweise für Handwerker |
Für diesen Artikel, gibt es kein Artikel-Set.
