Geberit Mapress C-Stahl Flansch PN 10/16 mit Einschubende d108
122,46 €*
% UVP: 169,58 €* (27.79% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
23791
Hersteller:
Geberit
Herstellernummer:
23791
EAN:
4025410720573

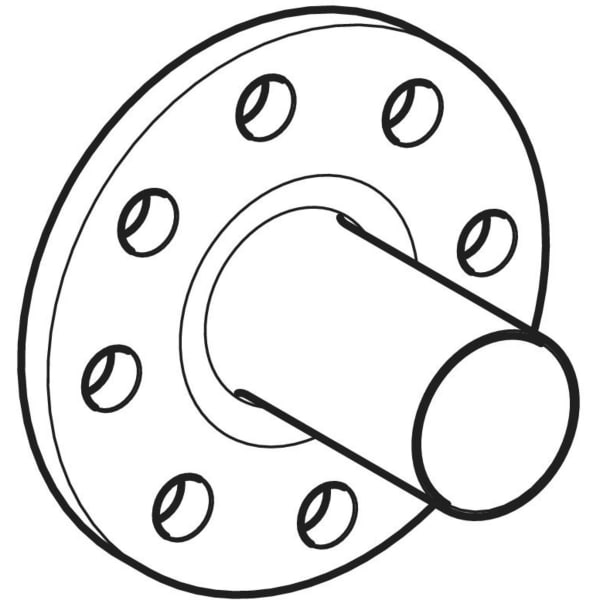

Geberit Mapress C-Stahl Flansch PN 10/16 mit Einschubende d108
122,46 €*
% 169,58 €* (27.79% gespart)Produktinformationen "Geberit Mapress C-Stahl Flansch PN 10/16 mit Einschubende d108"

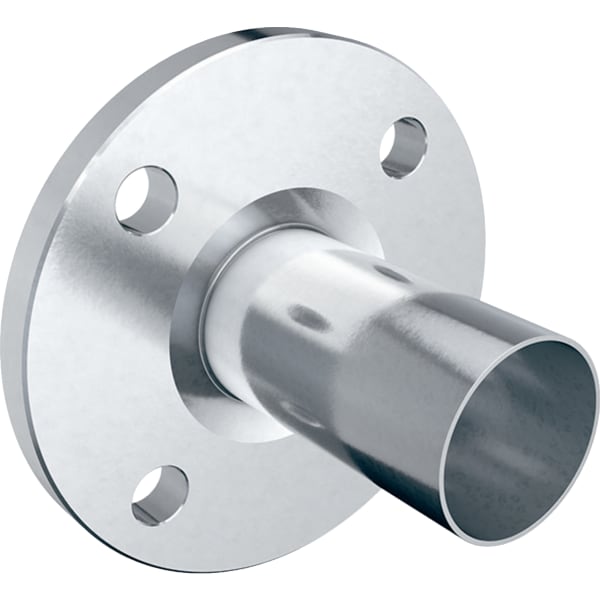

Geberit Mapress C-Stahl Flansch PN 10/16, mit Einschubende
Eigenschaften
Eigenschaften
- Außen verzinkt
- Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1
- Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
- Form: gerade

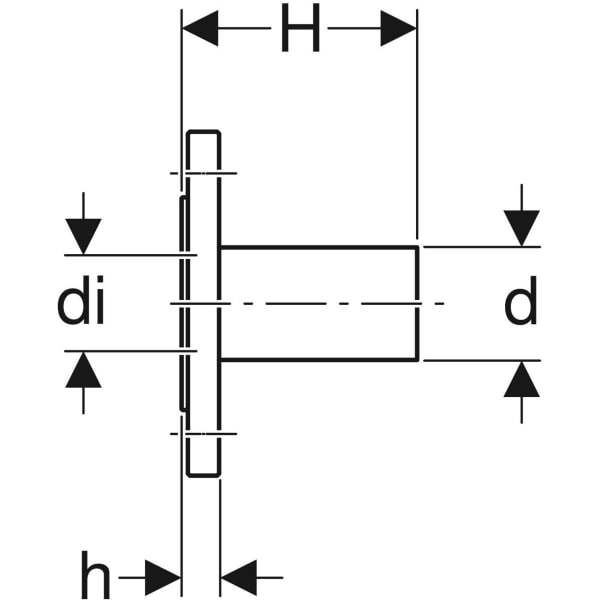

- DN / Nennweite: 100

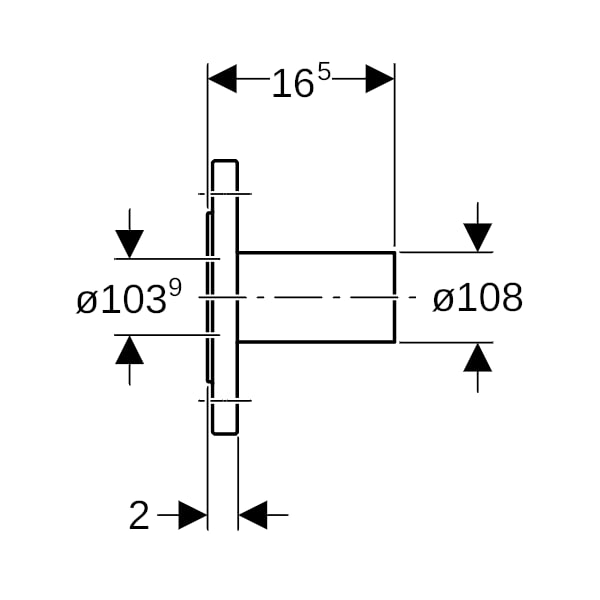

- d, ø / Außendurchmesser (mm): 108 mm
- di, ø / Innendurchmesser (mm): 103,9 mm

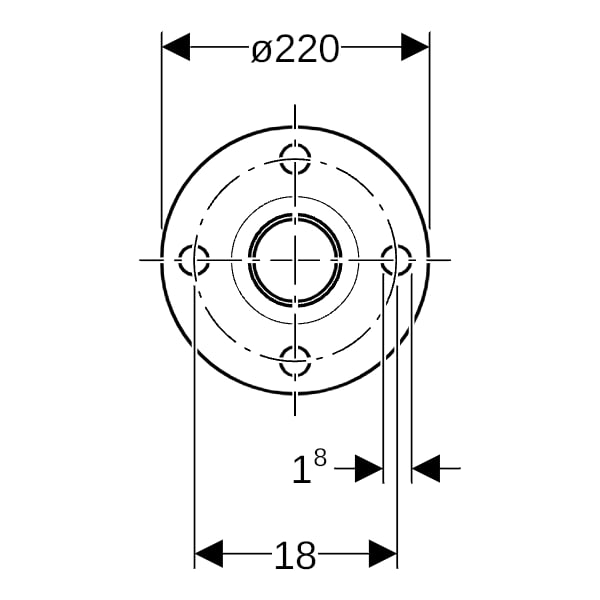

- D / Außendurchmesser (cm): 22 cm
- k / Flansch-Lochkreisdurchmesser (mm): 180 mm
- m / Schraubenlochdurchmesser (mm): 18 mm
- H / Höhe (cm): 16,5 cm
- h / Höhe Teilmaß (cm): 2,0 cm
- n / Anzahl Schrauben Flanschverbindung (St.): 8 St.
- Werkstoffnummer AISI-SAE (für Etiketten): 1009
- Werkstoffnummer EN (für Etiketten): 1.0034
- Länge Anschluss 1 (mm): 145 mm
- Länge Anschluss 2 (mm): 20 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Flansch, Flansch |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | gerade |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | rostfreier Stahl, rostfreier Stahl, sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge: | 165 mm, 165 mm |
| Länge Anschluss 1: | 145 mm |
| Länge Anschluss 2: | 20 mm |
| Mit Dichtungsmaterial: | nein |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 100, DN 100 |
| Nenndurchmesser Anschluss 2: | DN 100, DN 100 |
| Norm Flansch: | DIN |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 108 mm, 108 mm |
| Rohraußendurchmesser Anschluss 2: | 220 mm, 220 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Werkstoff des Anschlusses 1: | Stahl, Stahl |
| Werkstoff des Anschlusses 2: | Stahl, Stahl |
| Werkstoffgüte Anschluss 1: | St 34.2 (1.0034), St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2: | St 34.2 (1.0034), St 34.2 (1.0034) |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
