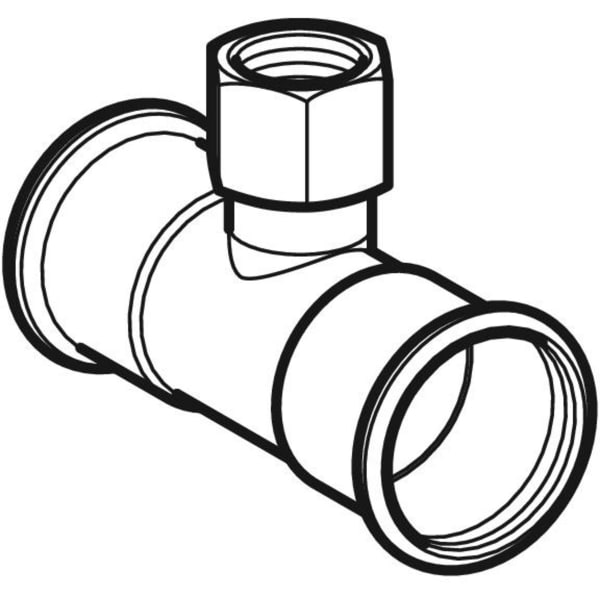

Geberit Mapress C-Stahl T-Stück mit IG d88,9-Rp3/4-88,9 verzinkt
99,90 €*
% UVP: 263,00 €* (62.02% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
21331
Hersteller:
Geberit
Herstellernummer:
21331
EAN:
4024723213314
Geberit Mapress C-Stahl T-Stück mit IG d88,9-Rp3/4-88,9 verzinkt
99,90 €*
% 263,00 €* (62.02% gespart)Produktinformationen "Geberit Mapress C-Stahl T-Stück mit IG d88,9-Rp3/4-88,9 verzinkt"
Geberit Mapress C-Stahl T-Stück mit Innengewinde
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem Schutzstopfen
- bis DN 50 einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
- ab DN 65 bis DN 100 einschließlich Korrosionsschutz nach AGI Arbeitsblatt Q 151
- Die Verlegerichtlinien des Herstellers sind zu beachten
- Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
- Form: T-Stück

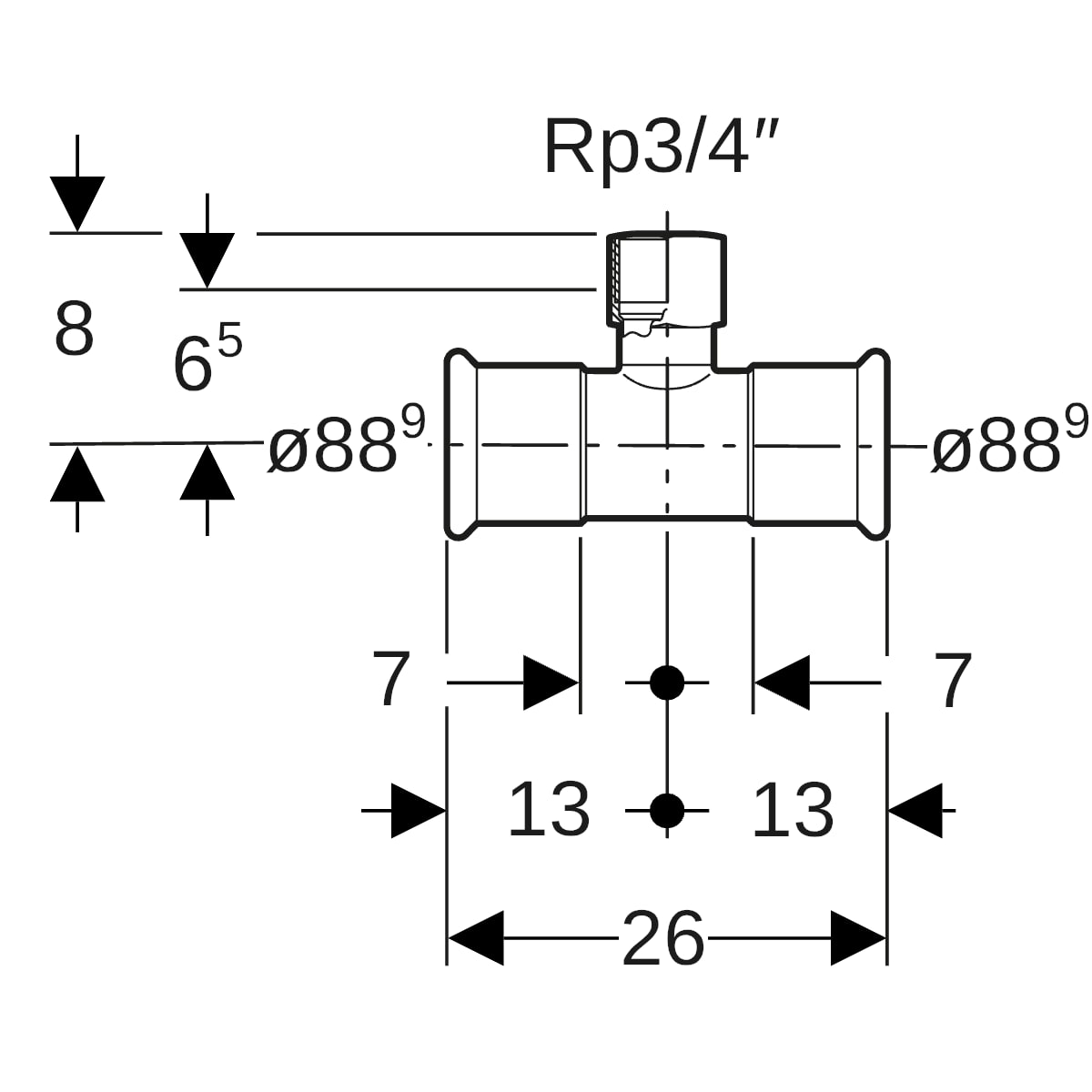

- DN / Nennweite: 80 / 20 / 80
- d, ø / Außendurchmesser (mm): 88,9 mm
- Rp / Rohrinnengewinde kegelig ("): 3/4 "
- d1, ø / Außendurchmesser (mm): 88,9 mm
- arc / Winkel (°): 90 °
- L / Länge (cm): 26 cm
- L1 / Länge (cm): 8,0 cm
- l / Länge Teilmaß (cm): 13 cm
- l2 / Länge Teilmaß (cm): 13 cm
- Z / Z-Maß (cm): 7 cm
- Z1 / Z-Maß (cm): 6,5 cm
- Z2 / Z-Maß (cm): 7 cm
- Werkstoffnummer AISI-SAE (für Etiketten): 1009
- Werkstoffnummer EN (für Etiketten): 1.0034
- Länge Anschluss 3 (mm): 130 mm
- Länge Anschluss 1 (mm): 130 mm
- Länge Anschluss 2 (mm): 80 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 3: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 70 mm, 70 mm |
| Arbeitslänge Anschluss 2: | 65 mm, 65 mm |
| Arbeitslänge Anschluss 3: | 70 mm, 70 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | f043fc90-5c7a-40b8-80a7-caa5f745e68f |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | rostfreier Stahl, rostfreier Stahl, sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| Konturcode Verbindung 3: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 130 mm, 130 mm |
| Länge Anschluss 2: | 80 mm, 80 mm |
| Länge Anschluss 3: | 130 mm, 130 mm |
| Material Dichtung: | CIIR, CIIR |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 80 |
| Nenndurchmesser Anschluss 2: | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 3: | DN 80, DN 80 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 3: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 88 mm, 88 mm |
| Rohraußendurchmesser Anschluss 3: | 88 mm, 88 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Stahl, Stahl |
| Werkstoff des Anschlusses 2: | Stahl, Stahl |
| Werkstoff des Anschlusses 3: | Stahl, Stahl |
| Werkstoffgüte Anschluss 1: | St 34.2 (1.0034), St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2: | St 34.2 (1.0034), St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 3: | St 34.2 (1.0034) |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
