Geberit Mapress C-Stahl Übergangsbogen 90Gr mit IG d15-Rp3/8 verzinkt
5,40 €*
% UVP: 7,50 €* (28% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
20552
Hersteller:
Geberit
Herstellernummer:
20552
EAN:
4024723205524
Geberit Mapress C-Stahl Übergangsbogen 90Gr mit IG d15-Rp3/8 verzinkt
5,40 €*
% 7,50 €* (28% gespart)Produktinformationen "Geberit Mapress C-Stahl Übergangsbogen 90Gr mit IG d15-Rp3/8 verzinkt"

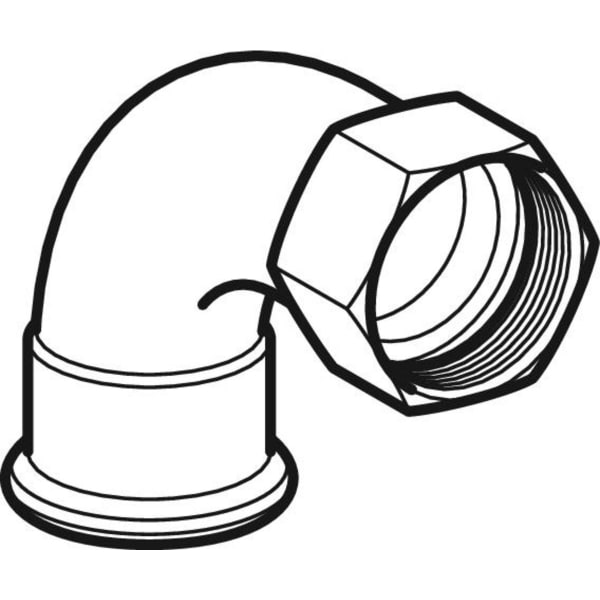

Geberit Mapress C-Stahl Übergangsbogen 90° mit Innengewinde
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem Schutzstopfen
- Einschließlich Ummanteln des Fittings mit der Geberit Dichtbandage schwarz aus IIR Butyl-Kautschuk
- Die Verlegerichtlinien des Herstellers sind zu beachten
- Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
- Form: Bogen

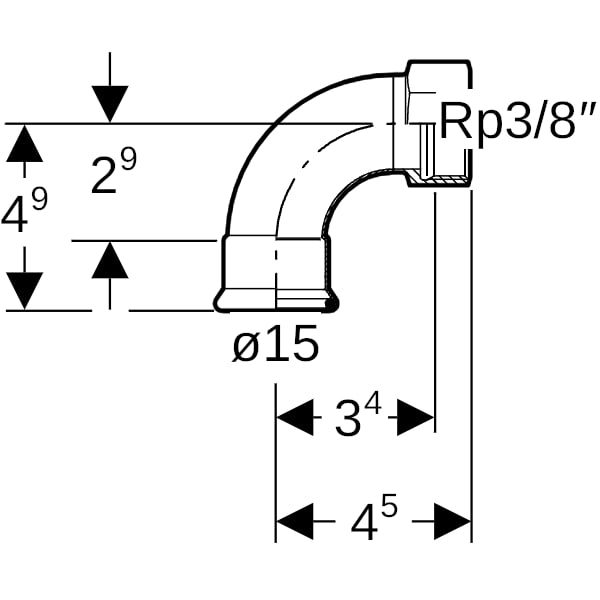

- DN / Nennweite: 12 / 10
- d, ø / Außendurchmesser (mm): 15 mm
- Rp / Rohrinnengewinde kegelig ("): 3/8 "
- arc / Winkel (°): 90 °
- L / Länge (cm): 4,9 cm
- L1 / Länge (cm): 4,5 cm
- Z / Z-Maß (cm): 2,9 cm
- Z1 / Z-Maß (cm): 3,4 cm
- Werkstoffnummer AISI-SAE (für Etiketten): 1009
- Werkstoffnummer EN (für Etiketten): 1.0034
- Länge Anschluss 1 (mm): 49 mm
- Länge Anschluss 2 (mm): 45 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1: | 29 mm, 29 mm |
| Arbeitslänge Anschluss 2: | 34 mm, 34 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | ca87abd6-0822-4da6-9425-e47e94128536 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Bogen |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | rostfreier Stahl, rostfreier Stahl, sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 49 mm, 49 mm |
| Länge Anschluss 2: | 45 mm, 45 mm |
| Material Dichtung: | CIIR, CIIR |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 2: | 3/8 Zoll (10) |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2: | galvanisch/elektrolytisch verzinkt, galvanisch/elektrolytisch verzinkt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 15 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Stahl, Stahl |
| Werkstoff des Anschlusses 2: | Stahl, Stahl |
| Werkstoffgüte Anschluss 1: | St 34.2 (1.0034), St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2: | St 34.2 (1.0034), St 34.2 (1.0034) |
| Winkel des Bogens: | 90 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
