Geberit Mapress Edelstahl T-Stück mit IG (Gas) d22-Rp1/2-22
14,42 €*
% UVP: 39,00 €* (63.03% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
34055
Hersteller:
Geberit
Herstellernummer:
34055
EAN:
4024723340553

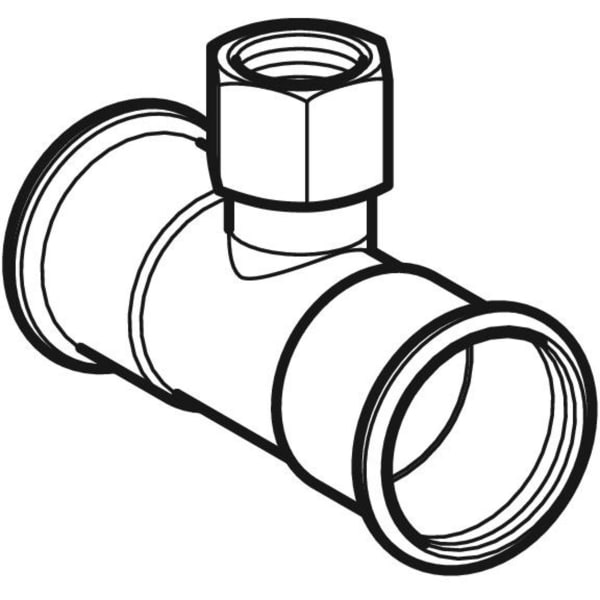

Geberit Mapress Edelstahl T-Stück mit IG (Gas) d22-Rp1/2-22
14,42 €*
% 39,00 €* (63.03% gespart)Produktinformationen "Geberit Mapress Edelstahl T-Stück mit IG (Gas) d22-Rp1/2-22"
Geberit Mapress Edelstahl T-Stück mit Innengewinde (Gas)
Verwendungszwecke
Verwendungszwecke
- Für Natur- und Flüssiggase
- Unverpresst undicht
- Dichtring aus HNBR gelb
- Pressindikator
- Pressmuffe mit gelbem Schutzstopfen
- Gelb markiert
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
- Form: T-Stück

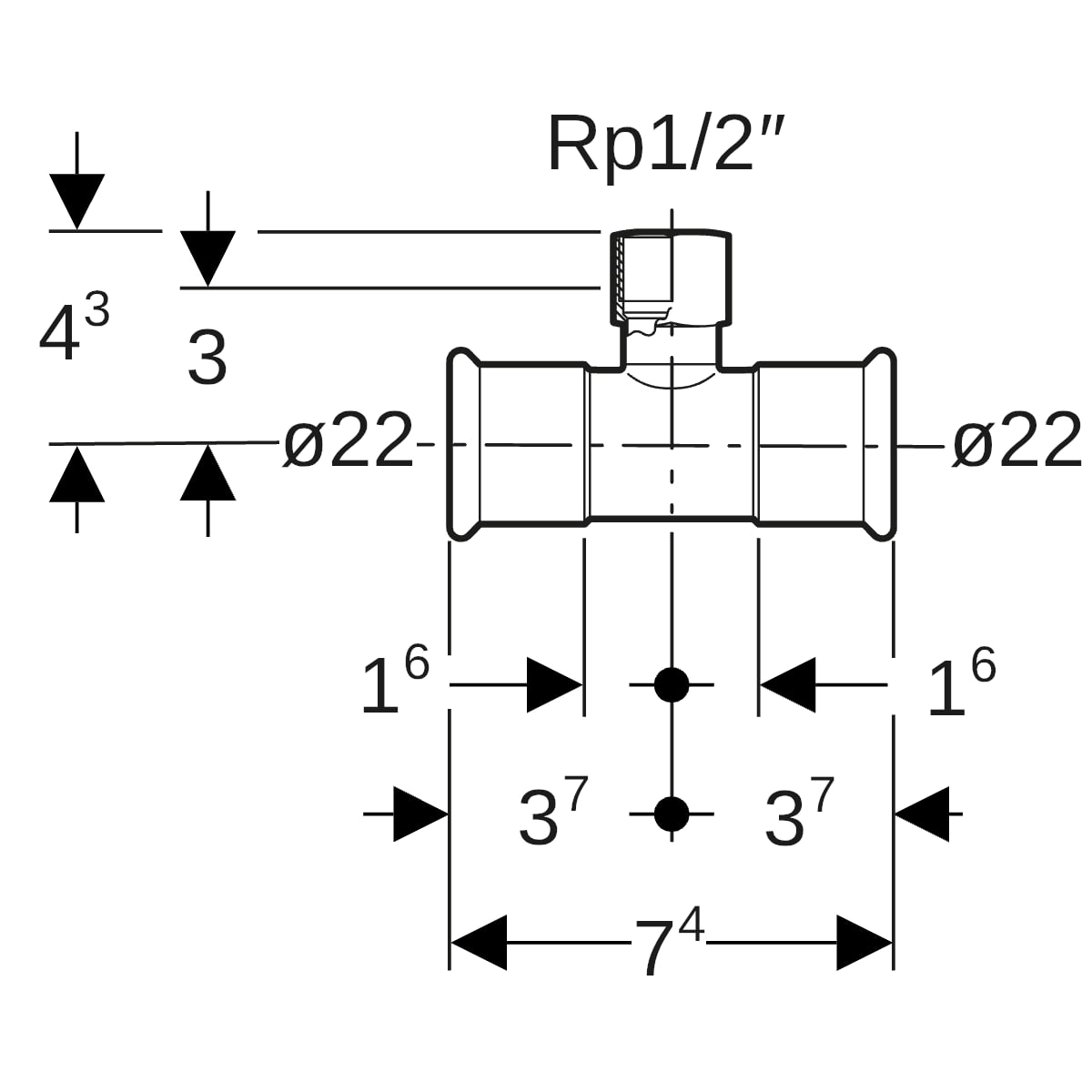

- DN / Nennweite: 20 / 15 / 20
- d, ø / Außendurchmesser (mm): 22 mm
- Rp / Rohrinnengewinde kegelig ("): 1/2 "
- d1, ø / Außendurchmesser (mm): 22 mm
- arc / Winkel (°): 90 °
- L / Länge (cm): 7,4 cm
- L1 / Länge (cm): 4,3 cm
- l / Länge Teilmaß (cm): 3,7 cm
- l2 / Länge Teilmaß (cm): 3,7 cm
- Z / Z-Maß (cm): 1,6 cm
- Z1 / Z-Maß (cm): 3 cm
- Z2 / Z-Maß (cm): 1,6 cm
- Werkstoffnummer AISI-SAE (für Etiketten): 316
- Werkstoffnummer EN (für Etiketten): 1.4401
- Länge Anschluss 3 (mm): 37 mm
- Länge Anschluss 1 (mm): 37 mm
- Länge Anschluss 2 (mm): 43 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 3: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 16 mm |
| Arbeitslänge Anschluss 2: | 30 mm, 30 mm |
| Arbeitslänge Anschluss 3: | 16 mm, 16 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | rostfreier Stahl, rostfreier Stahl, sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| Konturcode Verbindung 3: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 37 mm, 37 mm |
| Länge Anschluss 2: | 43 mm, 43 mm |
| Länge Anschluss 3: | 37 mm, 37 mm |
| Material Dichtung: | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR), Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 20, DN 20 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 3: | DN 20, DN 20 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 22 mm, 22 mm |
| Rohraußendurchmesser Anschluss 3: | 22 mm, 22 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | rostfreier Stahl, rostfreier Stahl |
| Werkstoff des Anschlusses 2: | rostfreier Stahl, rostfreier Stahl |
| Werkstoff des Anschlusses 3: | rostfreier Stahl, rostfreier Stahl |
| Werkstoffgüte Anschluss 1: | Edelstahl 316 (1.4401), Edelstahl 316 (1.4401) |
| Werkstoffgüte Anschluss 2: | Edelstahl 316 (1.4401), Edelstahl 316 (1.4401) |
| Werkstoffgüte Anschluss 3: | Edelstahl 316 (1.4401), Edelstahl 316 (1.4401) |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
