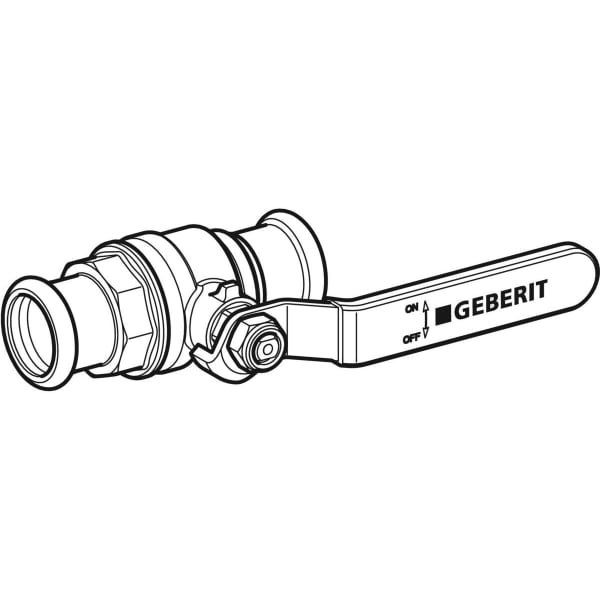

Geberit Mapress Kugelhahn mit Betätigungshebel Ms d35
55,33 €*
% UVP: 150,00 €* (63.11% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
94926
Hersteller:
Geberit
Herstellernummer:
94926
EAN:
4024723949268
Geberit Mapress Kugelhahn mit Betätigungshebel Ms d35
55,33 €*
% 150,00 €* (63.11% gespart)Produktinformationen "Geberit Mapress Kugelhahn mit Betätigungshebel Ms d35"
Geberit Mapress Kugelhahn NPW mit Betätigungshebel
Verwendungszwecke
Verwendungszwecke
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Für Installationen mit Geberit Mapress C-Stahl
- Für Installationen mit Geberit Mapress Kupfer
- Pressindikator
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Kugel aus Messing, verchromt
- Pressmuffe mit transparentem Schutzstopfen
- Betriebstemperatur (°C): -20 – +120 °C
- Werkstoff: Messing CW617N
- Form: gerade
- DN / Nennweite: 32
- DNV / Nennweite Armatur: 32

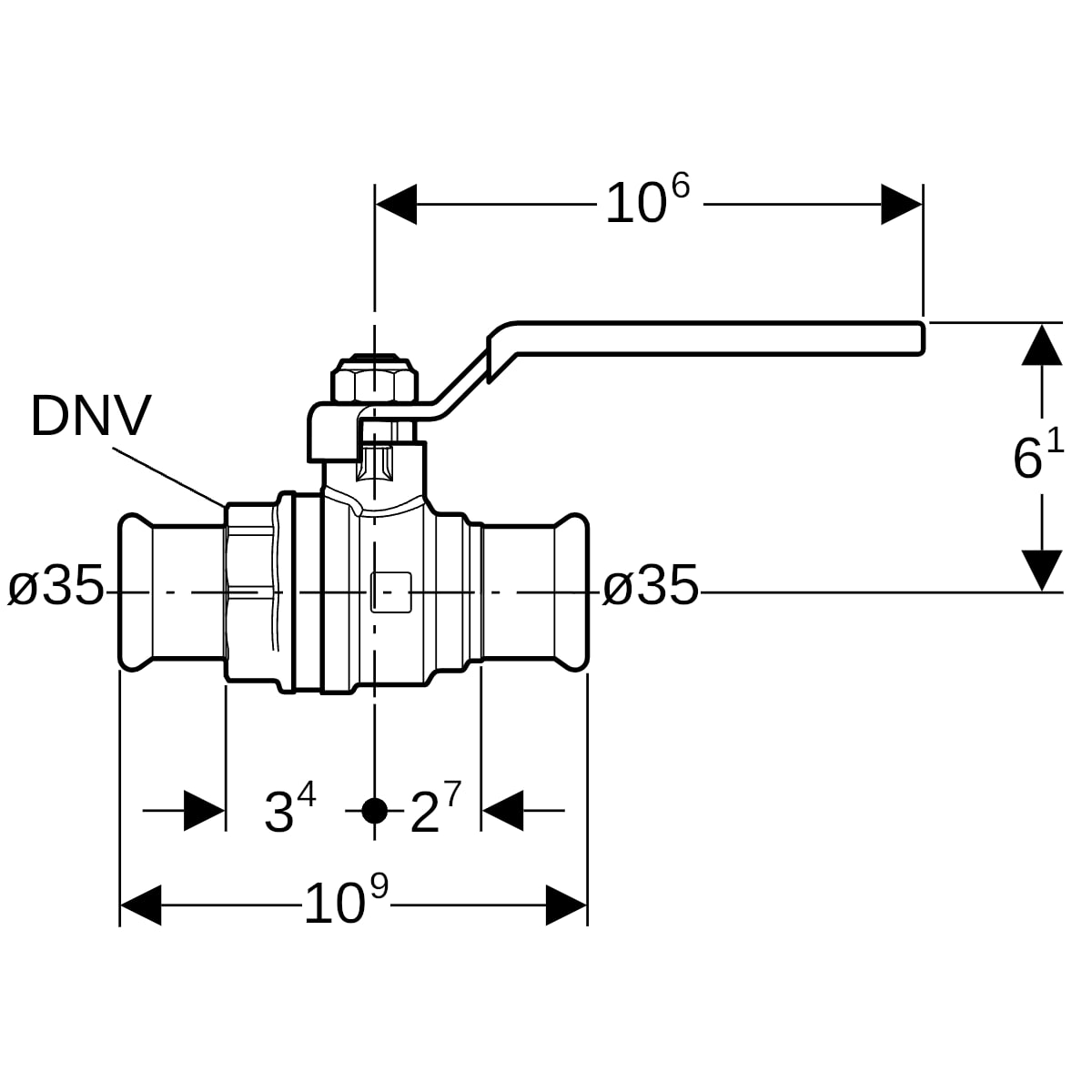

- d, ø / Außendurchmesser (mm): 35 mm
- L / Länge (cm): 10,9 cm
- L1 / Länge (cm): 6,1 cm
- L2 / Länge (cm): 10,6 cm
- Z / Z-Maß (cm): 2,7 cm
- Z1 / Z-Maß (cm): 3,4 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C38000
- Werkstoffnummer EN (für Etiketten): CW617N
- Kvs-Wert (m³/h): 84 m³/h
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 27 mm, 27 mm |
| Arbeitslänge Anschluss 2: | 27 mm, 27 mm |
| Ausführung: | gerade |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handgriff |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 10, PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 74e63a3d-4343-4a30-ad00-bcb1e5f55454 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fettfrei: | nein |
| Feuersicher: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gehäusekonstruktion: | 1-teilig, 1-teilig |
| Höhe Handgriff: | 61 mm |
| KIWA-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 24 mm, 24 mm |
| Länge Anschluss 2: | 24 mm, 24 mm |
| Länge Handgriff: | 106 mm, 106 mm |
| Material Kugel: | Messing, Messing |
| Material Kugeldichtung: | Polytetrafluorethylen (PTFE), Polytetrafluorethylen (PTFE) |
| Material Spindel: | sonstige |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb): | 0-70 °C |
| Medizinisch sauber: | nein |
| Mit Ablassmöglichkeit (Anschluss): | nein |
| Mit Dämmschale: | nein |
| Mit Entleerungsventil: | nein |
| Mit Filter: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückschlagklappe: | nein |
| Mit Thermometer: | nein |
| Nenndurchmesser Anschluss 1: | DN 32, DN 32 |
| Nenndurchmesser Anschluss 2: | DN 32, DN 32 |
| Oberflächenschutz Gehäuse: | ohne, ohne |
| Oberflächenschutz Kugel: | verchromt, verchromt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Rohraußendurchmesser Anschluss 1: | 35 mm, 35 mm |
| Rohraußendurchmesser Anschluss 2: | 35 mm, 35 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Volldurchgang: | ja |
| Werkstoff des Gehäuses: | Messing |
| Werkstoffgüte: | CuZn40Pb2 (CW617N) |
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 27 mm, 27 mm |
| Arbeitslänge Anschluss 2: | 27 mm, 27 mm |
| Ausführung: | gerade |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handgriff |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 10, PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 74e63a3d-4343-4a30-ad00-bcb1e5f55454 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fettfrei: | nein |
| Feuersicher: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gehäusekonstruktion: | 1-teilig, 1-teilig |
| Höhe Handgriff: | 61 mm |
| KIWA-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 24 mm, 24 mm |
| Länge Anschluss 2: | 24 mm, 24 mm |
| Länge Handgriff: | 106 mm, 106 mm |
| Material Kugel: | Messing, Messing |
| Material Kugeldichtung: | Polytetrafluorethylen (PTFE), Polytetrafluorethylen (PTFE) |
| Material Spindel: | sonstige |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb): | 0-70 °C |
| Medizinisch sauber: | nein |
| Mit Ablassmöglichkeit (Anschluss): | nein |
| Mit Dämmschale: | nein |
| Mit Entleerungsventil: | nein |
| Mit Filter: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückschlagklappe: | nein |
| Mit Thermometer: | nein |
| Nenndurchmesser Anschluss 1: | DN 32, DN 32 |
| Nenndurchmesser Anschluss 2: | DN 32, DN 32 |
| Oberflächenschutz Gehäuse: | ohne, ohne |
| Oberflächenschutz Kugel: | verchromt, verchromt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Rohraußendurchmesser Anschluss 1: | 35 mm, 35 mm |
| Rohraußendurchmesser Anschluss 2: | 35 mm, 35 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Volldurchgang: | ja |
| Werkstoff des Gehäuses: | Messing |
| Werkstoffgüte: | CuZn40Pb2 (CW617N) |
