Geberit Mapress Kugelhahn NPW, mit Bet.-Hebel geflanscht d22
66,75 €*
% UVP: 94,01 €* (29% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
92102
Hersteller:
Geberit
Herstellernummer:
92102
EAN:
4024723921028
Geberit Mapress Kugelhahn NPW, mit Bet.-Hebel geflanscht d22
66,75 €*
% 94,01 €* (29% gespart)Produktinformationen "Geberit Mapress Kugelhahn NPW, mit Bet.-Hebel geflanscht d22"

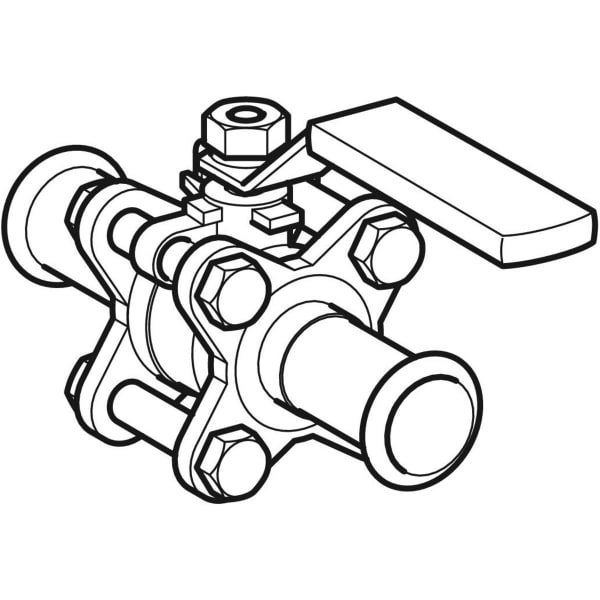

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht
Verwendungszwecke
Verwendungszwecke
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Für Fernwärmeheizungswasser max. 120 °C
- Für Betriebs- und Prozesswässer
- Für Grau- und Schwarzwasser mit pH-Wert > 6,0
- Für Löschwasser (nass)
- Pressindikator
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressmuffe mit transparentem Schutzstopfen
- Abdichtung der Spindel aus PTFE
- Profildichtung von Flansch und Kugel aus PTFE
- Betriebstemperatur (°C): -20 – +120 °C
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
- Form: gerade

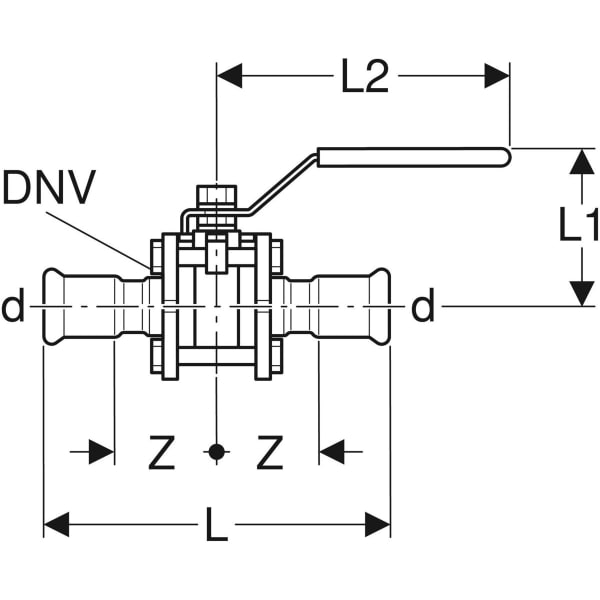

- DN / Nennweite: 20
- DNV / Nennweite Armatur: 20

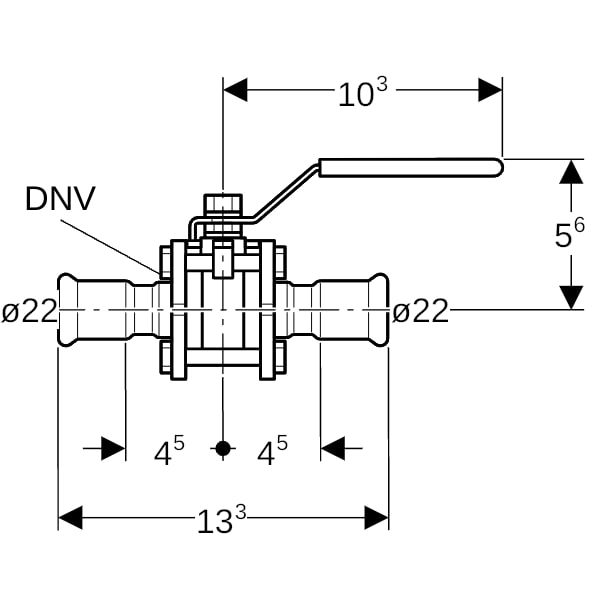

- d, ø / Außendurchmesser (mm): 22 mm

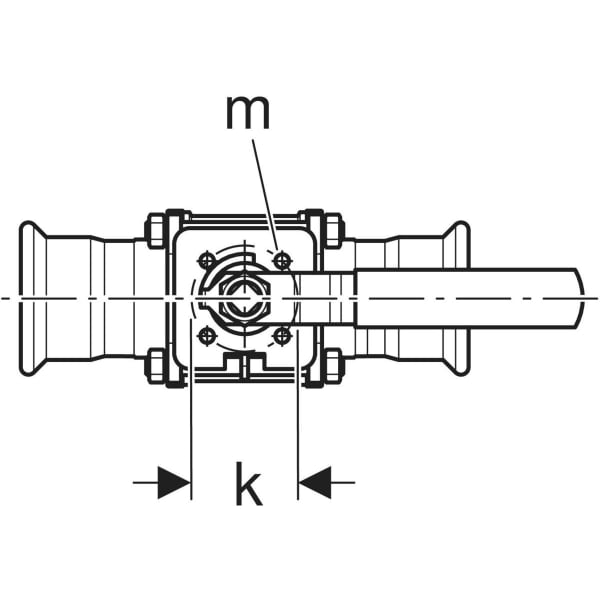

- k / Flansch-Lochkreisdurchmesser (mm): – mm
- m / Schraubenlochdurchmesser (mm): – mm
- L / Länge (cm): 13,3 cm
- L1 / Länge (cm): 5,6 cm
- L2 / Länge (cm): 10,3 cm
- Z / Z-Maß (cm): 4,5 cm
- Werkstoffnummer AISI-SAE (für Etiketten): 316
- Werkstoffnummer EN (für Etiketten): 1.4401
- Kvs-Wert (m³/h): 17,9 m³/h
- Länge Anschluss 1 (mm): 66,5 mm
- Länge Anschluss 2 (mm): 66,5 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

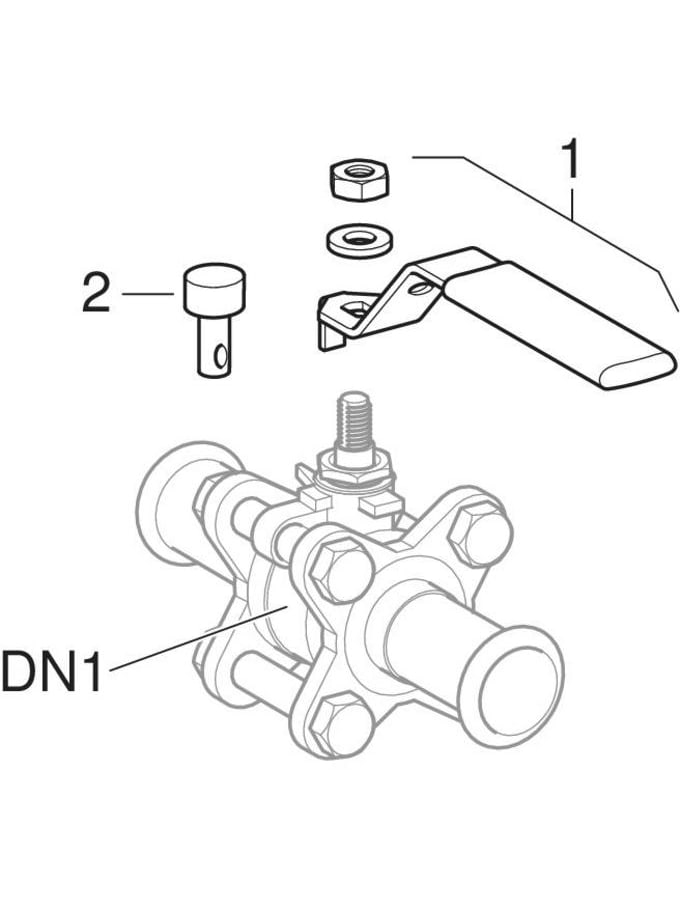

| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 45 mm, 45 mm, 46 mm, 46 mm |
| Arbeitslänge Anschluss 2: | 45 mm, 45 mm, 46 mm, 46 mm |
| Ausführung: | gerade |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handgriff |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 40, PN 40 |
| Druckstufe Flansch: | PN 16, PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 466ce638-b31d-4b2d-9ed6-93cec0a5bae6 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fettfrei: | nein |
| Feuersicher: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gehäusekonstruktion: | 1-teilig, 1-teilig |
| Höhe Handgriff: | 56 mm, 61 mm |
| KIWA-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 20 mm |
| Länge Anschluss 2: | 20 mm |
| Länge Handgriff: | 103 mm, 105 mm, 105 mm |
| Material Kugel: | rostfreier Stahl |
| Material Kugeldichtung: | Polytetrafluorethylen (PTFE), Polytetrafluorethylen (PTFE) |
| Material Spindel: | sonstige |
| Material primäre Spindeldichtung: | Polytetrafluorethylen (PTFE), Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb): | 0-70 °C |
| Medizinisch sauber: | nein |
| Mit Ablassmöglichkeit (Anschluss): | nein |
| Mit Dämmschale: | nein |
| Mit Entleerungsventil: | nein |
| Mit Filter: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückschlagklappe: | nein |
| Mit Thermometer: | nein |
| Nenndurchmesser Anschluss 1: | DN 20, DN 20 |
| Nenndurchmesser Anschluss 2: | DN 20, DN 20 |
| Oberflächenschutz Gehäuse: | ohne, ohne |
| Oberflächenschutz Kugel: | ohne, ohne |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Rohraußendurchmesser Anschluss 1: | 22 mm, 22 mm |
| Rohraußendurchmesser Anschluss 2: | 22 mm, 22 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Volldurchgang: | ja |
| Werkstoff des Gehäuses: | rostfreier Stahl, rostfreier Stahl |
| Werkstoffgüte: | Edelstahl 316 (1.4401) |
