Geberit Mapress Kupfer Bogen 90Gr mit Einschubende d22
Produktdatenblatt (PDF)
3,94 €*
% UVP: 4,66 €* (15.45% gespart)
Inhalt:
1
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
60304
Hersteller:
Geberit
Herstellernummer:
60304
EAN:
4010184603047
Geberit Mapress Kupfer Bogen 90Gr mit Einschubende d22
3,94 €*
% 4,66 €* (15.45% gespart)Produktinformationen "Geberit Mapress Kupfer Bogen 90Gr mit Einschubende d22"
Geberit Mapress Kupfer Bogen mit Einschubende
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht bis ø max. 54 mm
- Dichtring aus CIIR schwarz, bis ø max. 54 mm
- Dichtring aus EPDM schwarz, ab ø > 54 mm
- Pressindikator
- Pressmuffe mit transparentem Schutzstopfen
- Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412)

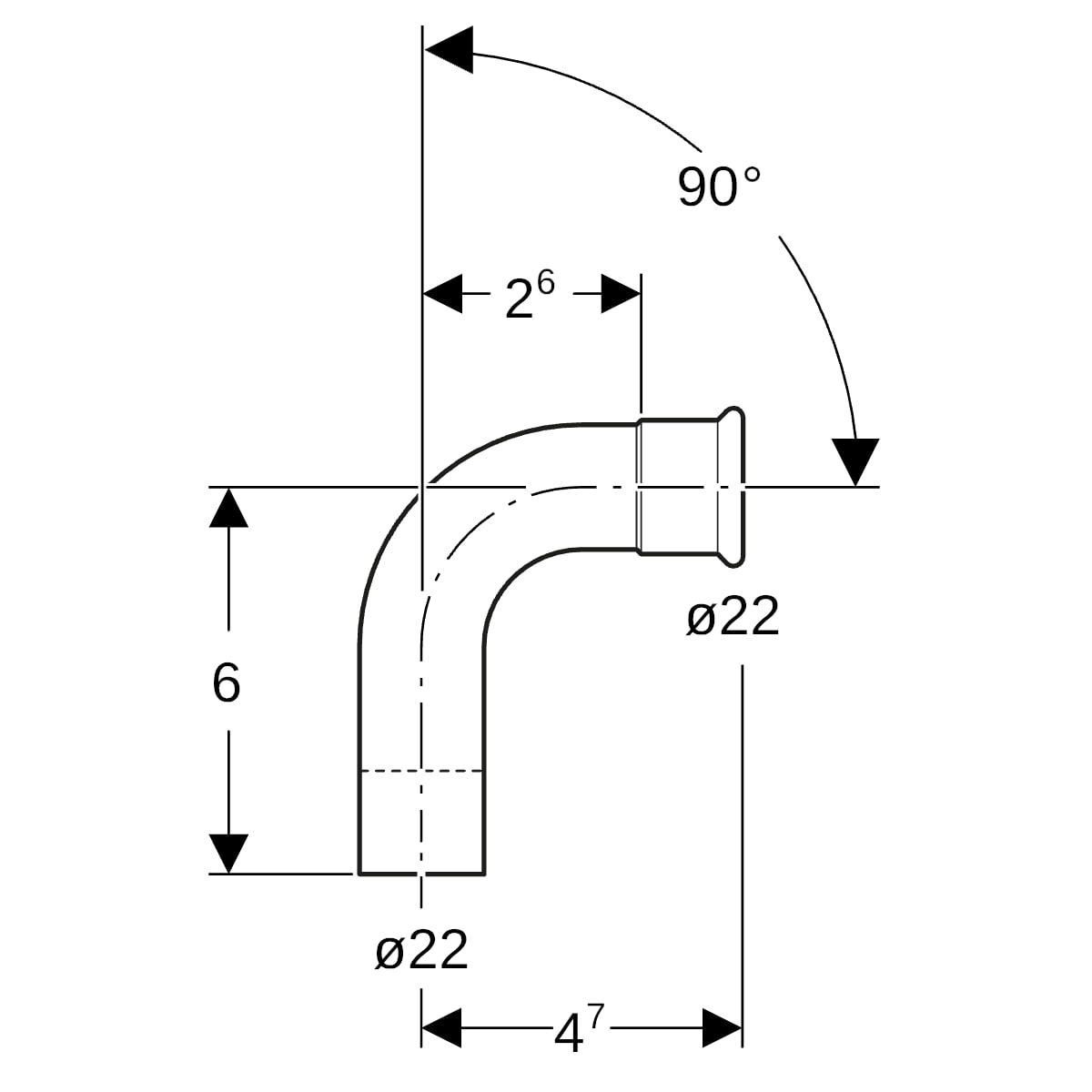

- Form: Bogen
- DN / Nennweite: 20
- d, ø / Außendurchmesser (mm): 22 mm
- arc / Winkel (°): 90 °
- L / Länge (cm): 4,7 cm
- H / Höhe (cm): 6 cm
- Z / Z-Maß (cm): 2,6 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C12200
- Werkstoffnummer EN (für Etiketten): CW024A
- Länge Anschluss 1 (mm): 60 mm
- Länge Anschluss 2 (mm): 47 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 2: | 26 mm, 26 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 63d23c52-46e4-4e69-bf24-e8bf3635ef68 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Bogen |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 60 mm, 60 mm |
| Länge Anschluss 2: | 47 mm, 47 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 20, DN 20 |
| Nenndurchmesser Anschluss 2: | DN 20, DN 20 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 22 mm, 22 mm |
| Rohraußendurchmesser Anschluss 2: | 22 mm, 22 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Kupfer, Kupfer |
| Werkstoff des Anschlusses 2: | Kupfer, Kupfer |
| Werkstoffgüte Anschluss 1: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Winkel des Bogens: | 90 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
