Geberit Mapress Kupfer Flansch PN 10/16 mit Pressmuffe (Gas) d28
87,64 €*
% UVP: 253,00 €* (65.36% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
34715
Hersteller:
Geberit
Herstellernummer:
34715
EAN:
4024723347156
Geberit Mapress Kupfer Flansch PN 10/16 mit Pressmuffe (Gas) d28
87,64 €*
% 253,00 €* (65.36% gespart)Produktinformationen "Geberit Mapress Kupfer Flansch PN 10/16 mit Pressmuffe (Gas) d28"
Geberit Mapress Kupfer Flansch PN 10/16, mit Pressmuffe (Gas)
Verwendungszwecke
Verwendungszwecke
- Für Natur- und Flüssiggase
- Unverpresst undicht
- Dichtring aus HNBR gelb
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: gerade
- DN / Nennweite: 25

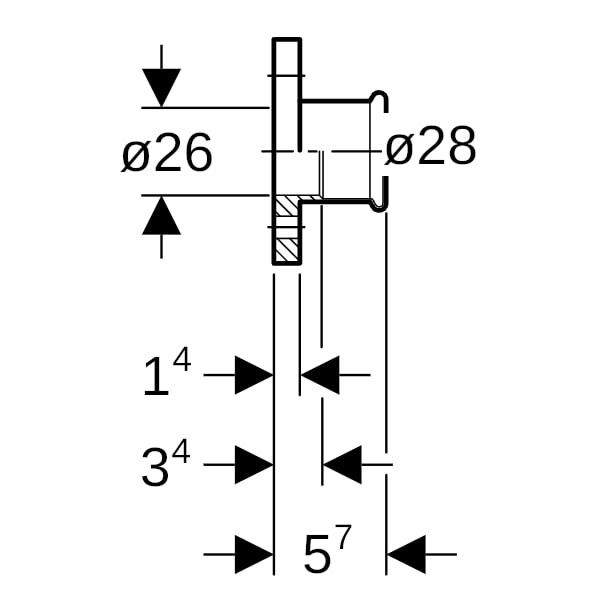

- d, ø / Außendurchmesser (mm): 28 mm
- di, ø / Innendurchmesser (mm): 26 mm

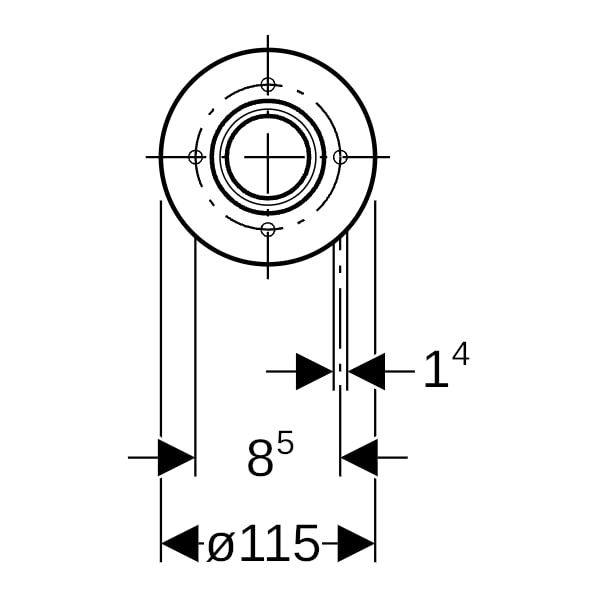

- D / Außendurchmesser (cm): 11,5 cm
- k / Flansch-Lochkreisdurchmesser (mm): 85 mm
- m / Schraubenlochdurchmesser (mm): 14 mm
- L / Länge (cm): 5,7 cm
- H / Höhe (cm): 1,4 cm
- Z / Z-Maß (cm): 3,4 cm
- n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
- Werkstoffnummer AISI-SAE (für Etiketten): UNS C83600
- Werkstoffnummer EN (für Etiketten): CC499K
- Länge Anschluss 1 (mm): 43 mm
- Länge Anschluss 2 (mm): 14 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

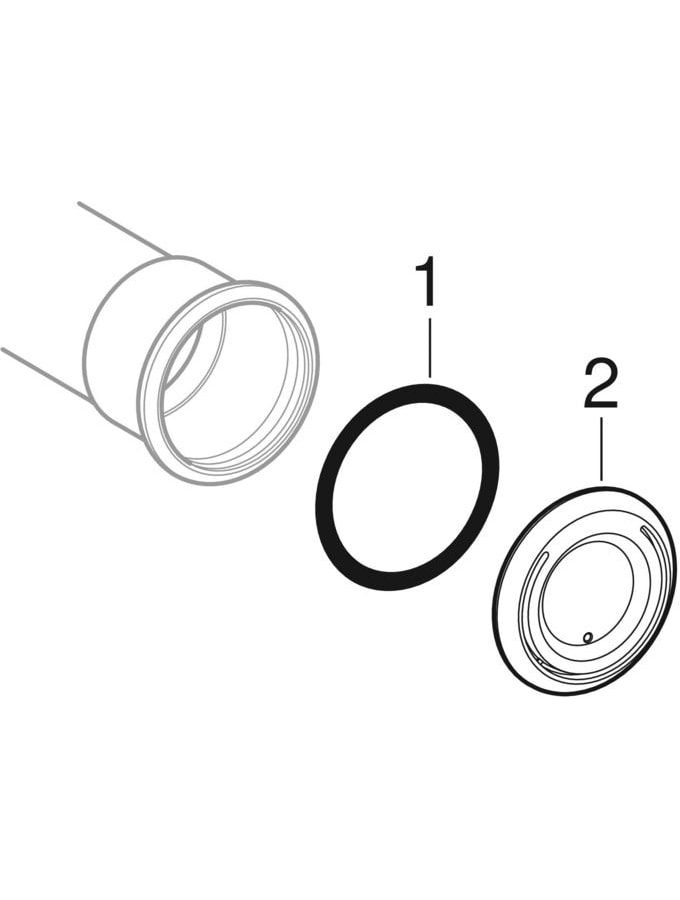

| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Flansch, Flansch |
| Arbeitslänge Anschluss 1: | 34 mm, 34 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | gerade |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge: | 57 mm, 57 mm |
| Länge Anschluss 1: | 43 mm, 43 mm |
| Länge Anschluss 2: | 14 mm, 14 mm |
| Material Dichtung: | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR), Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 25, DN 25 |
| Nenndurchmesser Anschluss 2: | DN 25, DN 25 |
| Norm Flansch: | DIN |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 28 mm, 28 mm |
| Rohraußendurchmesser Anschluss 2: | 115 mm, 115 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Kupfer, Kupfer |
| Werkstoff des Anschlusses 2: | Kupfer, Kupfer |
| Werkstoffgüte Anschluss 1: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Werkstoffgüte Anschluss 2: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
