Geberit Mapress Kupfer Kreuzstück 30Gr reduziert, d18-15
22,97 €*
% UVP: 30,23 €* (24.02% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
61404
Hersteller:
Geberit
Herstellernummer:
61404
EAN:
4024723614043
Geberit Mapress Kupfer Kreuzstück 30Gr reduziert, d18-15
22,97 €*
% 30,23 €* (24.02% gespart)Produktinformationen "Geberit Mapress Kupfer Kreuzstück 30Gr reduziert, d18-15"

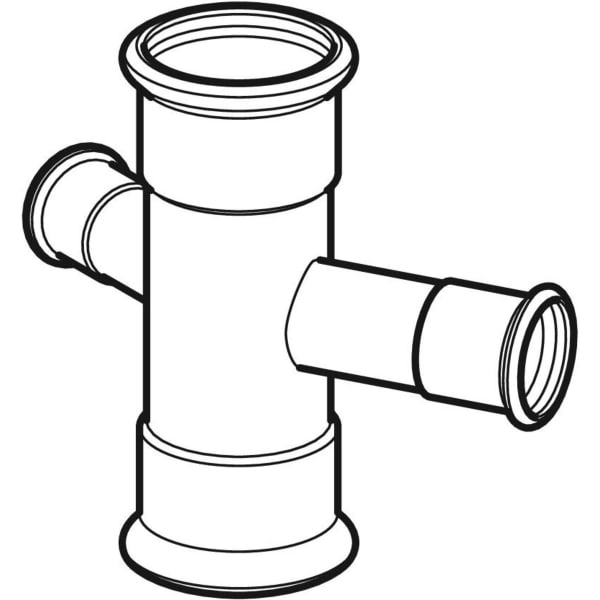

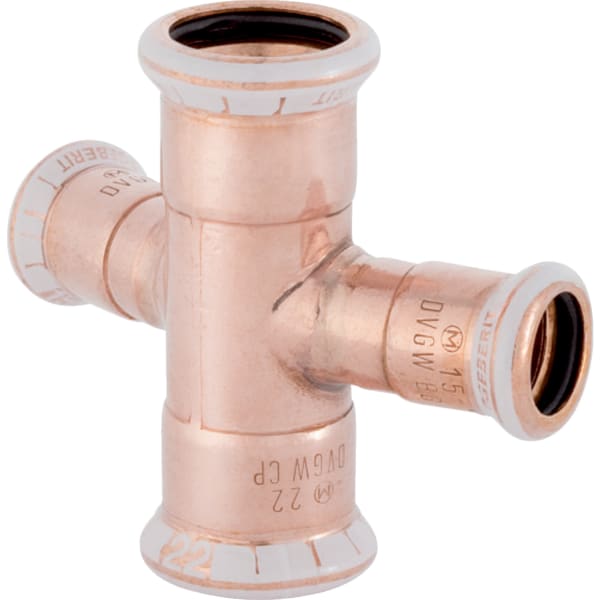

Geberit Mapress Kupfer Kreuzstück 30° reduziert
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Dichtring aus CIIR schwarz
- Pressindikator
- Pressmuffe mit transparentem Schutzstopfen
- Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412)
- Form: Kreuzstück 30°
- DN / Nennweite: 15 / 12

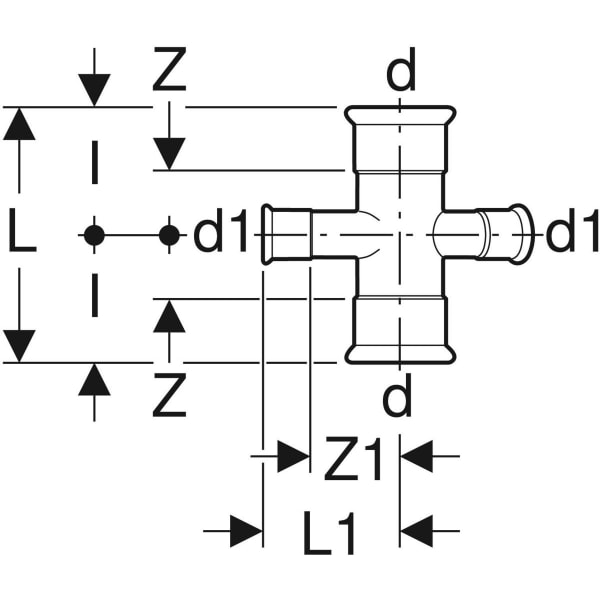

- d, ø / Außendurchmesser (mm): 18 mm
- d1, ø / Außendurchmesser (mm): 15 mm

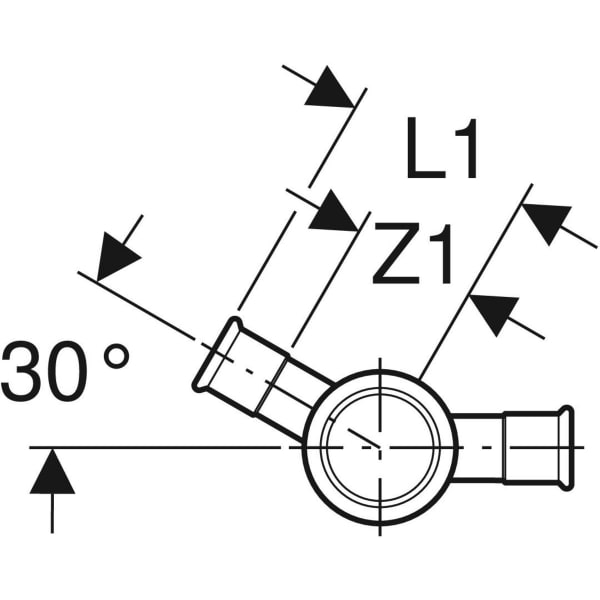

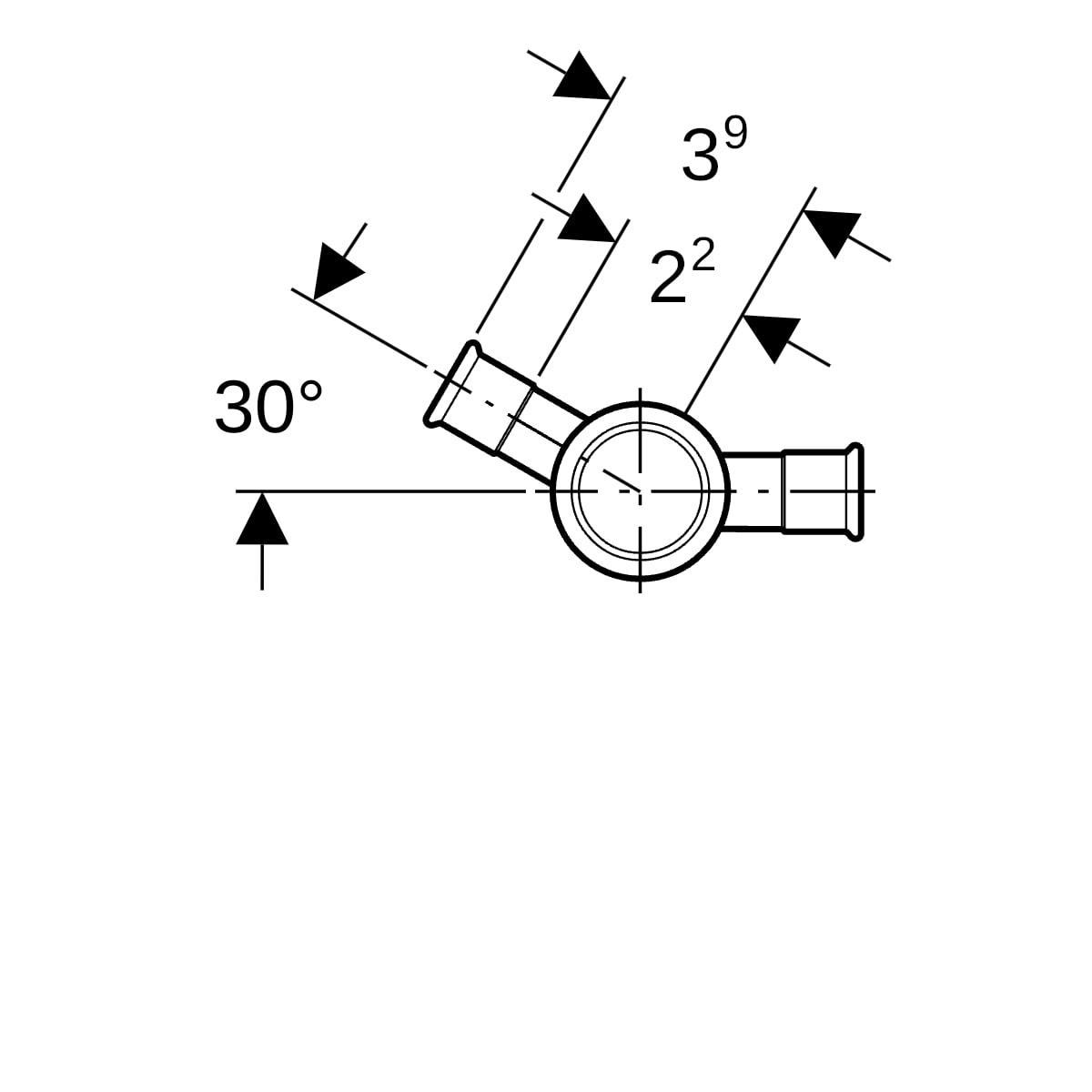

- arc / Winkel (°): 30 °
- L / Länge (cm): 6,8 cm
- L1 / Länge (cm): 3,9 cm
- l / Länge Teilmaß (cm): 3,4 cm
- Z / Z-Maß (cm): 1,4 cm
- Z1 / Z-Maß (cm): 2,2 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C12200
- Werkstoffnummer EN (für Etiketten): CW024A
- Länge Anschluss 3 (mm): 34 mm
- Länge Anschluss 4 (mm): 39 mm
- Länge Anschluss 1 (mm): 34 mm
- Länge Anschluss 2 (mm): 39 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Anschluss 3: | Pressmuffe, Pressmuffe |
| Anschluss 4: | Pressmuffe |
| Arbeitslänge Anschluss 1: | 14 mm, 14 mm |
| Arbeitslänge Anschluss 2: | 22 mm, 22 mm |
| Arbeitslänge Anschluss 3: | 14 mm, 14 mm |
| Arbeitslänge Anschluss 4: | 22 mm, 22 mm |
| Ausführung: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 09872125-3d9d-4edf-924e-d6a5984e9ff4 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 34 mm, 34 mm |
| Länge Anschluss 2: | 39 mm, 39 mm, 42 mm, 42 mm |
| Länge Anschluss 3: | 34 mm, 34 mm |
| Länge Anschluss 4: | 39 mm, 42 mm |
| Material Dichtung: | CIIR, CIIR |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 3: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 4: | DN 12, DN 12 |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 18 mm, 18 mm |
| Rohraußendurchmesser Anschluss 2: | 15 mm, 15 mm |
| Rohraußendurchmesser Anschluss 3: | 18 mm, 18 mm |
| Rohraußendurchmesser Anschluss 4: | 15 mm, 15 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff: | Kupfer |
| Werkstoffgüte: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
