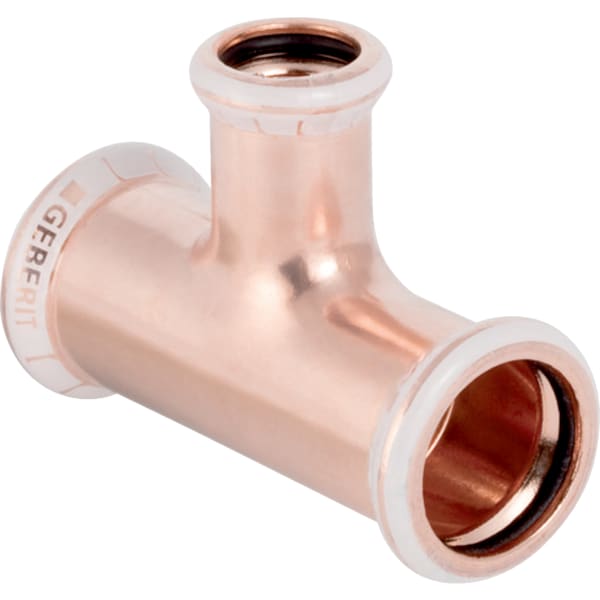

Geberit Mapress Kupfer T-Stück reduziert d18-15-15
4,58 €*
% UVP: 6,02 €* (23.92% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
61235
Hersteller:
Geberit
Herstellernummer:
61235
EAN:
4024723612353
Geberit Mapress Kupfer T-Stück reduziert d18-15-15
4,58 €*
% 6,02 €* (23.92% gespart)Produktinformationen "Geberit Mapress Kupfer T-Stück reduziert d18-15-15"

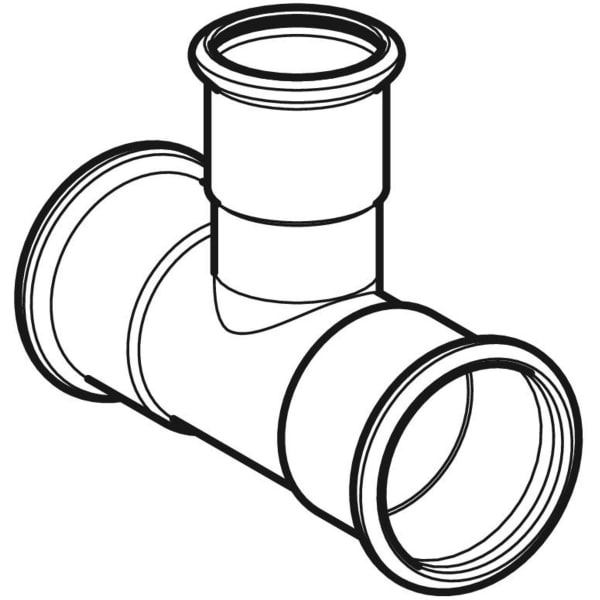

Geberit Mapress Kupfer T-Stück reduziert
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht bis ø max. 54 mm
- Dichtring aus CIIR schwarz, bis ø max. 54 mm
- Dichtring aus EPDM schwarz, ab ø > 54 mm
- Pressindikator
- Pressmuffe mit transparentem Schutzstopfen
- Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412)
- Form: T-Stück

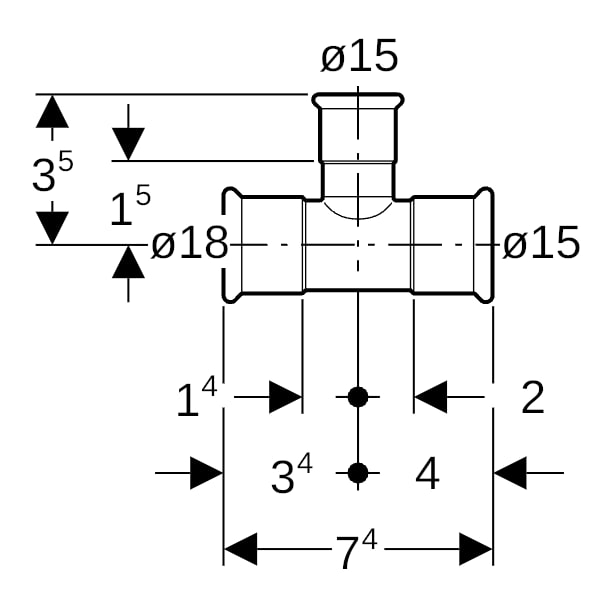

- DN / Nennweite: 15 / 12 / 12
- d, ø / Außendurchmesser (mm): 18 mm
- d1, ø / Außendurchmesser (mm): 15 mm
- d2, ø / Außendurchmesser (mm): 15 mm
- arc / Winkel (°): 90 °
- L / Länge (cm): 7,4 cm
- L1 / Länge (cm): 3,5 cm
- l / Länge Teilmaß (cm): 3,4 cm
- l2 / Länge Teilmaß (cm): 4 cm
- Z / Z-Maß (cm): 1,4 cm
- Z1 / Z-Maß (cm): 1,5 cm
- Z2 / Z-Maß (cm): 2 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C12200
- Werkstoffnummer EN (für Etiketten): CW024A
- Länge Anschluss 3 (mm): 40 mm
- Länge Anschluss 1 (mm): 34 mm
- Länge Anschluss 2 (mm): 35 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Anschluss 3: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 14 mm, 14 mm |
| Arbeitslänge Anschluss 2: | 15 mm, 15 mm |
| Arbeitslänge Anschluss 3: | 20 mm, 20 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | bb575f3f-d25d-41ee-a341-9b6b194ff4f0 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| Konturcode Verbindung 3: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 34 mm, 34 mm |
| Länge Anschluss 2: | 35 mm, 35 mm |
| Länge Anschluss 3: | 40 mm, 40 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 3: | DN 12, DN 12 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 18 mm, 18 mm |
| Rohraußendurchmesser Anschluss 2: | 15 mm, 15 mm |
| Rohraußendurchmesser Anschluss 3: | 15 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Kupfer, Kupfer |
| Werkstoff des Anschlusses 2: | Kupfer, Kupfer |
| Werkstoff des Anschlusses 3: | Kupfer |
| Werkstoffgüte Anschluss 1: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 3: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
