19,08 €*
% 55,00 €* (65.31% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
![Geberit Mapress Kupfer T-Stück reduziert (Gas) d35-22-35 Geberit Mapress Kupfer T-Stück reduziert (Gas) d35-22-35](https://shkhelden.de/media/d2/47/e8/1715780921/geb_w_122269_20170927_171437.jpg)

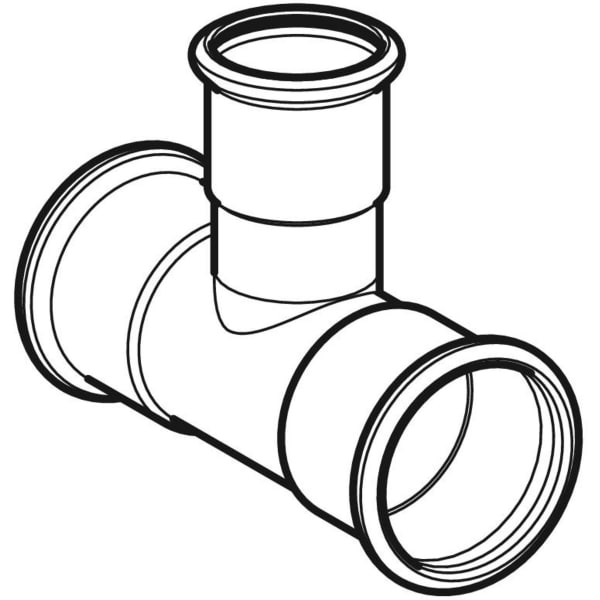

Geberit Mapress Kupfer T-Stück reduziert (Gas) d35-22-35
19,08 €*
% 55,00 €* (65.31% gespart)
Produktnummer:
34543
Hersteller:
Geberit
Herstellernummer:
34543
EAN:
4024723345435
Produktinformationen "Geberit Mapress Kupfer T-Stück reduziert (Gas) d35-22-35"
Geberit Mapress Kupfer T-Stück reduziert (Gas)
Verwendungszwecke
Verwendungszwecke
- Für Natur- und Flüssiggase
- Unverpresst undicht
- Dichtring aus HNBR gelb
- Pressmuffe mit gelbem Schutzstopfen
- Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412)
- Form: T-Stück

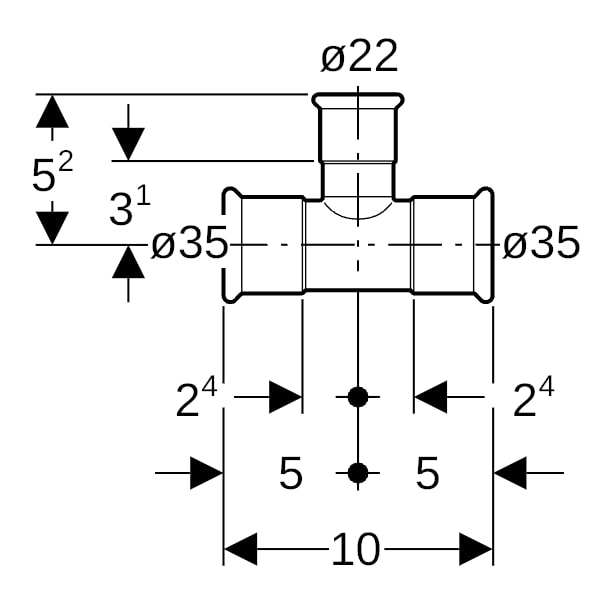

- DN / Nennweite: 32 / 20 / 32
- d, ø / Außendurchmesser (mm): 35 mm
- d1, ø / Außendurchmesser (mm): 22 mm
- d2, ø / Außendurchmesser (mm): 35 mm
- arc / Winkel (°): 90 °
- L / Länge (cm): 10 cm
- L1 / Länge (cm): 5,2 cm
- l / Länge Teilmaß (cm): 5 cm
- l2 / Länge Teilmaß (cm): 5 cm
- Z / Z-Maß (cm): 2,4 cm
- Z1 / Z-Maß (cm): 3,1 cm
- Z2 / Z-Maß (cm): 2,4 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C12200
- Werkstoffnummer EN (für Etiketten): CW024A
- Länge Anschluss 3 (mm): 50 mm
- Länge Anschluss 1 (mm): 50 mm
- Länge Anschluss 2 (mm): 52 mm
Anschluss 1: | Pressmuffe, Pressmuffe |
---|---|
Anschluss 2: | Pressmuffe, Pressmuffe |
Anschluss 3: | Pressmuffe, Pressmuffe |
Arbeitslänge Anschluss 1: | 24 mm, 24 mm |
Arbeitslänge Anschluss 2: | 31 mm, 31 mm |
Arbeitslänge Anschluss 3: | 24 mm, 24 mm |
Ausführung: | T-Stück |
Batteriekennzeichnung Kennzeichen: | nein |
DIN-CERTCO-Zertifikat: | nein |
DVGW-Siegel: | nein |
DVGW-Siegel für Gas: | nein |
DVGW-Siegel für Wasser: | nein |
Druckstufe Flansch: | sonstige |
ECHA-DB Kennzeichen: | nein |
Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
FM-Prüfung: | nein |
Fließende Ausführung (mit Innenradius): | nein |
Gastec QA Prüfung: | nein |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Hauptfarbe Fitting: | sonstige |
KIWA-Prüfsiegel: | nein |
KOMO-Prüfsiegel: | nein |
Konturcode Verbindung 1: | M |
Konturcode Verbindung 2: | M |
Konturcode Verbindung 3: | M |
LPCB-Prüfung: | nein |
Länge Anschluss 1: | 50 mm |
Länge Anschluss 2: | 52 mm, 52 mm |
Länge Anschluss 3: | 50 mm, 50 mm |
Material Dichtung: | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR), Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
Mehrteilig: | nein |
Mit Dichtungsmaterial: | ja |
Mit Entleerungsventil: | nein |
Mit Entlüfter: | nein |
Mit Stoßnocken: | nein |
Mit TÜV-Zulassung: | nein |
Mit Verbindungsanzeige: | nein |
Mit thermischer Isolierung: | nein |
Nenndurchmesser Anschluss 1: | DN 32, DN 32 |
Nenndurchmesser Anschluss 2: | DN 20, DN 20 |
Nenndurchmesser Anschluss 3: | DN 32, DN 32 |
Oberflächenbehandlung Anschluss 1: | unbehandelt |
Oberflächenbehandlung Anschluss 2: | unbehandelt |
Oberflächenbehandlung Anschluss 3: | unbehandelt |
Oberflächenschutz Anschluss 1: | unbehandelt |
Oberflächenschutz Anschluss 2: | unbehandelt |
Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
REACH Datum: | 2024-02-28, 2024-02-28 |
REACH Kennzeichen: | nein |
Reduzierend: | nein |
Rohraußendurchmesser Anschluss 1: | 35 mm, 35 mm |
Rohraußendurchmesser Anschluss 2: | 22 mm, 22 mm |
Rohraußendurchmesser Anschluss 3: | 35 mm, 35 mm |
Systemgebunden: | ja |
Typenzulassung nach BBR/EKS: | nein |
UBA-Positivliste Kennzeichen: | nein |
UL-Prüfung: | nein |
ULC-Qualitätskennzeichen: | nein |
VdS-geprüft: | nein |
Verschlossen: | ja |
Werkstoff des Anschlusses 1: | Kupfer, Kupfer |
Werkstoff des Anschlusses 2: | Kupfer, Kupfer |
Werkstoff des Anschlusses 3: | Kupfer |
Werkstoffgüte Anschluss 1: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
Werkstoffgüte Anschluss 2: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
Werkstoffgüte Anschluss 3: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
Winkel: | 90 °, 90 ° |
Zugfest: | ja |
Datenblatt.pdf | Technische Details zum Artikel |
Explosionszeichnung.jpg | Explosionszeichnung |
Montageanleitung.pdf | Installationshinweise für Handwerker |
Für diesen Artikel, gibt es kein Artikel-Set.
