Geberit Mapress Kupfer Übergangswinkel 90Gr mit AG Rg d15-R3/8
10,25 €*
% UVP: 13,33 €* (23.11% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
63894
Hersteller:
Geberit
Herstellernummer:
63894
EAN:
4024723638940
Geberit Mapress Kupfer Übergangswinkel 90Gr mit AG Rg d15-R3/8
10,25 €*
% 13,33 €* (23.11% gespart)Produktinformationen "Geberit Mapress Kupfer Übergangswinkel 90Gr mit AG Rg d15-R3/8"
Geberit Mapress Kupfer Übergangswinkel 90° mit Außengewinde
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Pressmuffe mit transparentem Schutzstopfen
- Dichtring aus CIIR schwarz
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: Winkel
- DN / Nennweite: 12 / 10

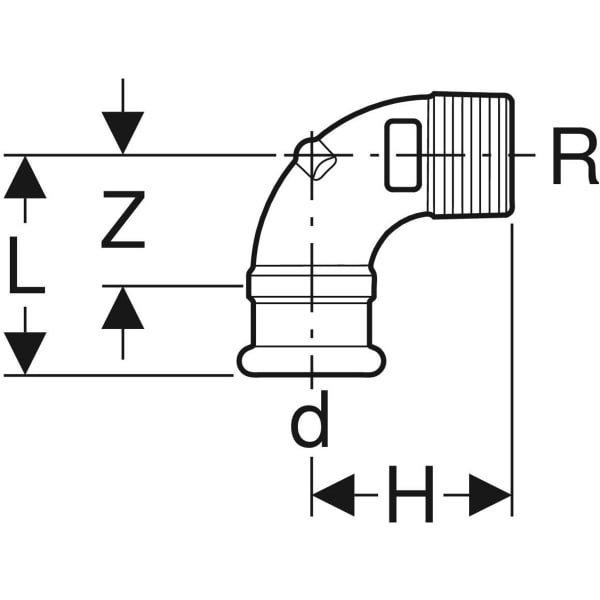

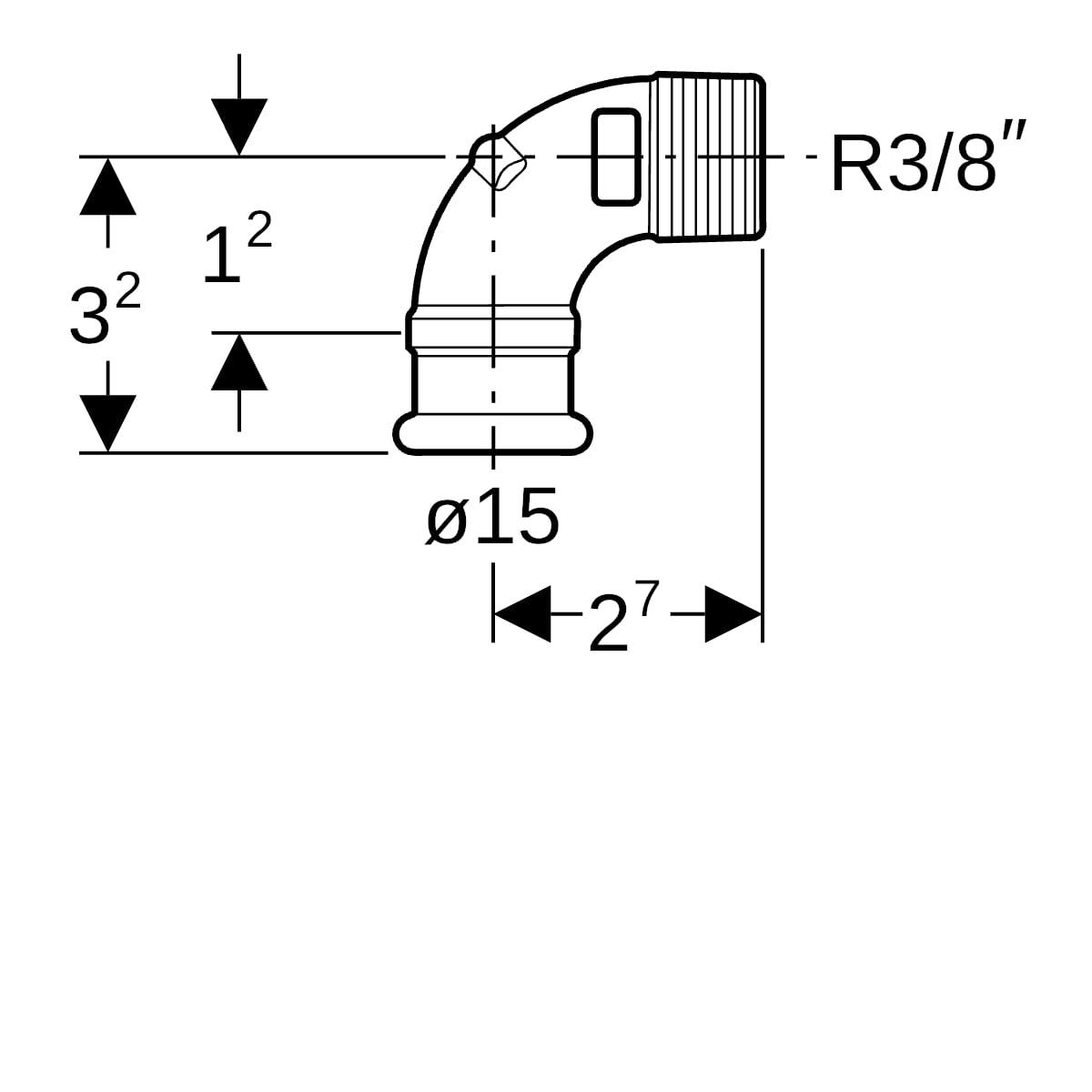

- d, ø / Außendurchmesser (mm): 15 mm
- R / kegeliges Außengewinde ("): 3/8 "
- arc / Winkel (°): 90 °
- L / Länge (cm): 3,2 cm
- H / Höhe (cm): 2,7 cm
- Z / Z-Maß (cm): 1,2 cm
- Werkstoffnummer AISI-SAE (für Etiketten): UNS C83600
- Werkstoffnummer EN (für Etiketten): CC499K
- Länge Anschluss 1 (mm): 32 mm
- Länge Anschluss 2 (mm): 27 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

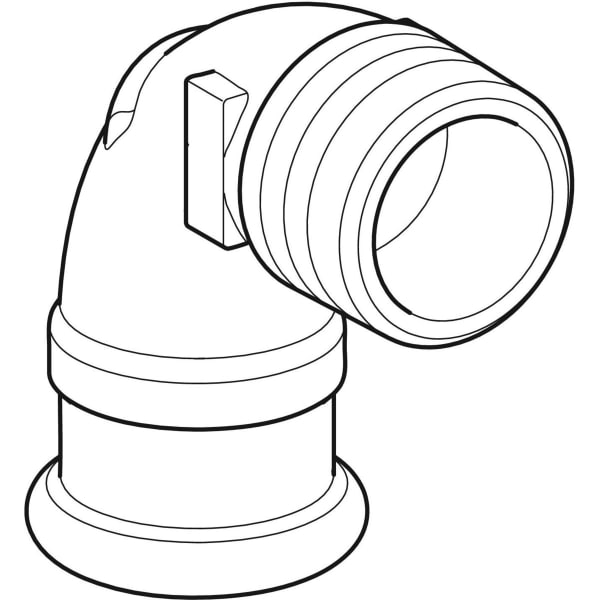

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1), Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1: | 12 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 8c49f0b7-f9a8-4c32-9411-cafa2825d3af |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Winkel |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 32 mm, 32 mm |
| Länge Anschluss 2: | 27 mm, 27 mm |
| Material Dichtung: | CIIR, CIIR |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 2: | 3/8 Zoll (10) |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 15 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Kupfer, Kupfer |
| Werkstoff des Anschlusses 2: | Kupfer, Kupfer |
| Werkstoffgüte Anschluss 1: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Werkstoffgüte Anschluss 2: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Winkel des Bogens: | 90 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
