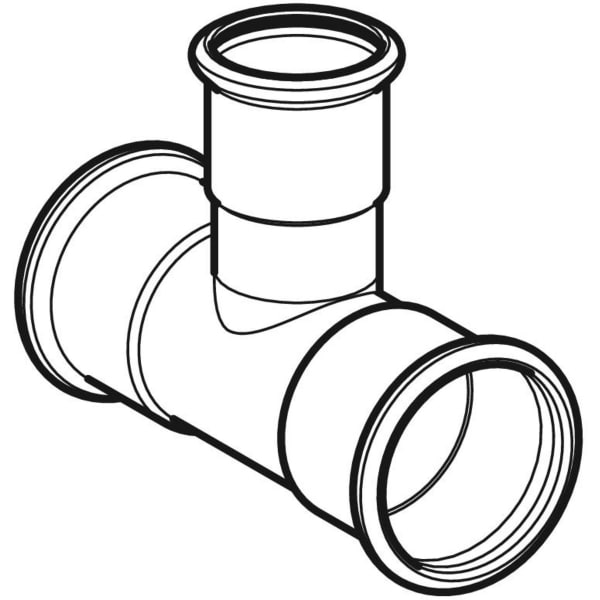

Geberit Mapress Therm T-Stück reduziert d22-18-22

Produktinformationen "Geberit Mapress Therm T-Stück reduziert d22-18-22"

Geberit Mapress Therm T-Stück reduziert
Eigenschaften
  • Nicht zulässig für Trinkwasserinstallationen
  • Unverpresst undicht
  • Pressindikator
  • Dichtring aus CIIR schwarz

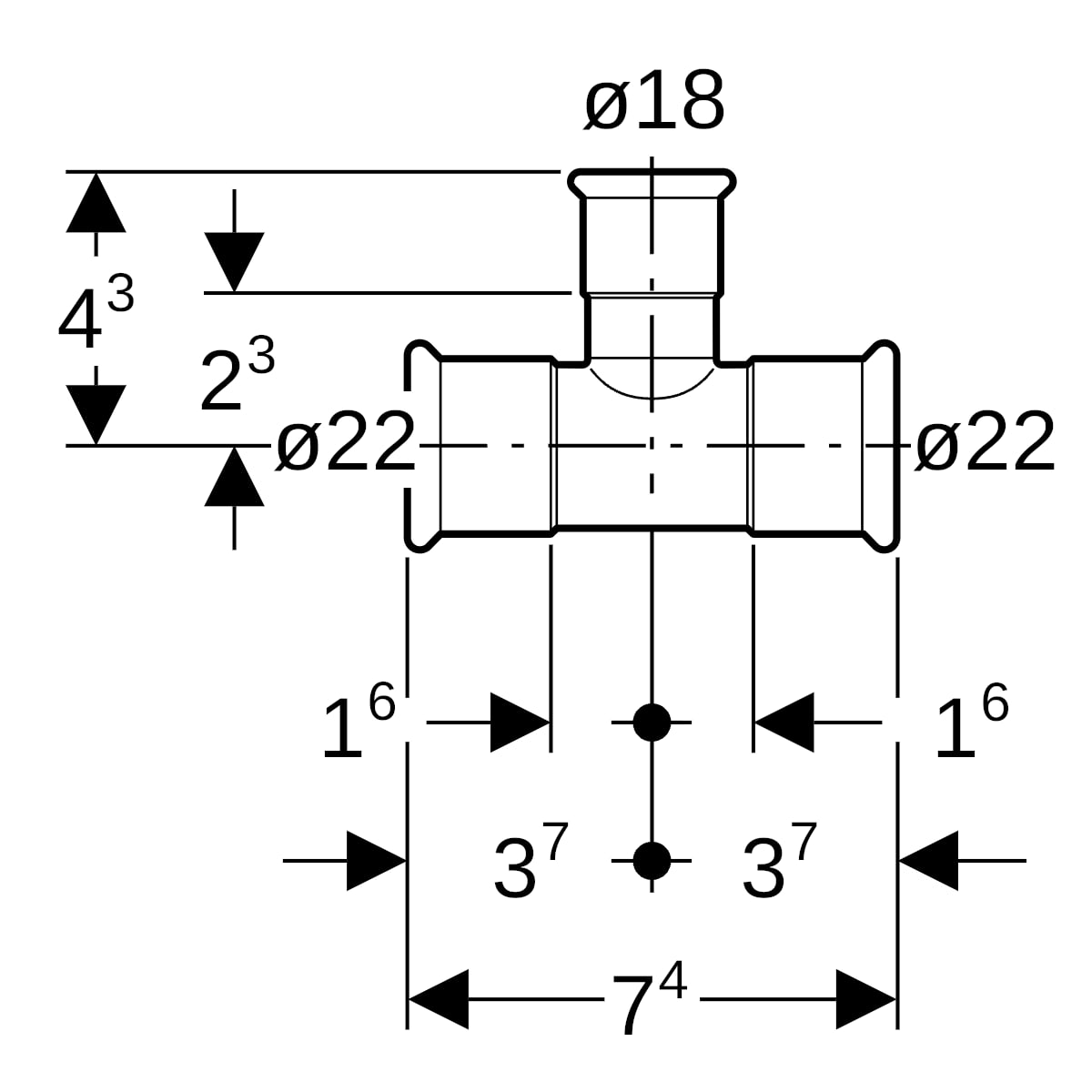

Technische Eigenschaften
  • Werkstoff: Edelstahl
  • Form: T-Stück
  • DN / Nennweite: 20 / 15 / 20
  • d, ø / Außendurchmesser (mm): 22 mm
  • d1, ø / Außendurchmesser (mm): 18 mm
  • d2, ø / Außendurchmesser (mm): 22 mm
  • arc / Winkel (°): 90 °
  • L / Länge (cm): 7,4 cm
  • L1 / Länge (cm): 4,3 cm
  • l / Länge Teilmaß (cm): 3,7 cm
  • l2 / Länge Teilmaß (cm): 3,7 cm
  • Z / Z-Maß (cm): 1,6 cm
  • Z1 / Z-Maß (cm): 2,3 cm
  • Z2 / Z-Maß (cm): 1,6 cm
  • Länge Anschluss 3 (mm): 37 mm
  • Länge Anschluss 1 (mm): 37 mm
  • Länge Anschluss 2 (mm): 43 mm

Downloads

Datenblatt.pdf Technische Details zum Artikel
Explosionszeichnung.jpg Explosionszeichnung

Ersatzteile

Für diesen Artikel, gibt es keine Ersatzteile.

Set-Artikel

Für diesen Artikel, gibt es kein Artikel-Set.

Anschluss 1: Pressmuffe, Pressmuffe
Anschluss 2: Pressmuffe, Pressmuffe
Anschluss 3: Pressmuffe, Pressmuffe
Arbeitslänge Anschluss 1: 16 mm
Arbeitslänge Anschluss 2: 23 mm, 23 mm
Arbeitslänge Anschluss 3: 16 mm, 16 mm
Ausführung: T-Stück
Batteriekennzeichnung Kennzeichen: nein
DIN-CERTCO-Zertifikat: nein
DVGW-Siegel für Gas: nein
DVGW-Siegel für Wasser: nein
ECHA-DB Kennzeichen: ja
ECHA-DB SCIP-Number: 7314f7d3-3473-44b2-9c70-45d9b91af47b
Entsorgung WEEE-Registrierungsnummer: DE53108643
FM-Prüfung: nein
Fließende Ausführung (mit Innenradius): nein
Gastec QA Prüfung: nein
Gefahrgut Kennzeichen: nein
Gefahrstoff Kennzeichen: nein
Hauptfarbe Fitting: rostfreier Stahl, rostfreier Stahl
KIWA-Prüfsiegel: nein
KOMO-Prüfsiegel: nein
LPCB-Prüfung: nein
Länge Anschluss 1: 37 mm, 37 mm
Länge Anschluss 2: 43 mm, 43 mm
Länge Anschluss 3: 37 mm, 37 mm
Material Dichtung: CIIR, CIIR
Mehrteilig: nein
Mit Dichtungsmaterial: ja
Mit Entleerungsventil: nein
Mit Entlüfter: nein
Mit Stoßnocken: nein
Mit TÜV-Zulassung: nein
Mit Verbindungsanzeige: nein
Mit thermischer Isolierung: nein
Nenndurchmesser Anschluss 1: DN 20, DN 20
Nenndurchmesser Anschluss 2: DN 15, DN 15
Nenndurchmesser Anschluss 3: DN 20, DN 20
Oberflächenbehandlung Anschluss 1: unbehandelt
Oberflächenbehandlung Anschluss 2: unbehandelt
Oberflächenbehandlung Anschluss 3: unbehandelt
Oberflächenschutz Anschluss 1: unbehandelt
Oberflächenschutz Anschluss 2: unbehandelt
Oberflächenschutz Anschluss 3: unbehandelt, unbehandelt
REACH Datum: 2024-02-28, 2024-02-28
REACH Kennzeichen: ja
REACH SVHC_Name: 6,6'-di-t-butyl-2,2'-methylendi-p-kresol
Reduzierend: nein
Rohraußendurchmesser Anschluss 1: 22 mm, 22 mm
Rohraußendurchmesser Anschluss 2: 18 mm, 18 mm
Rohraußendurchmesser Anschluss 3: 22 mm, 22 mm
Systemgebunden: nein
Typenzulassung nach BBR/EKS: nein
UBA-Positivliste Kennzeichen: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
VdS-geprüft: nein
Verschlossen: nein
Werkstoff des Anschlusses 1: rostfreier Stahl, rostfreier Stahl
Werkstoff des Anschlusses 2: rostfreier Stahl, rostfreier Stahl
Werkstoff des Anschlusses 3: rostfreier Stahl, rostfreier Stahl
Winkel: 90 °, 90 °
Zugfest: ja
