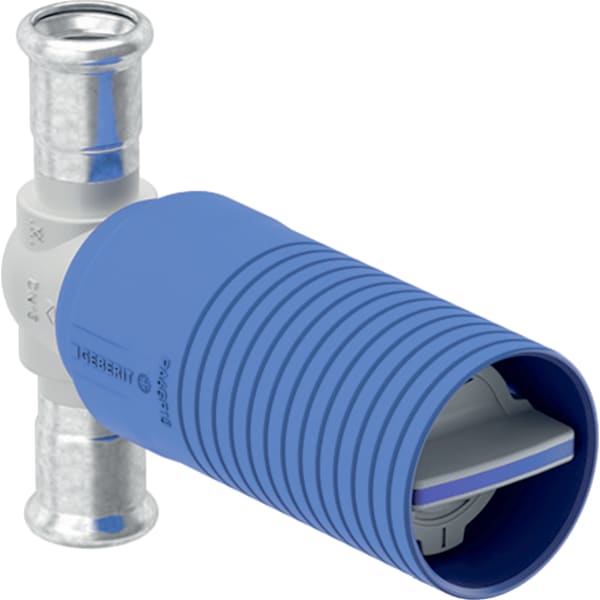

Geberit Mapress UP-Kugelhahn d22 mit Abdeckrosette Edelstahl
64,89 €*
% UVP: 91,00 €* (28.69% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
94914
Hersteller:
Geberit
Herstellernummer:
94914
EAN:
4025410541789
Geberit Mapress UP-Kugelhahn d22 mit Abdeckrosette Edelstahl
64,89 €*
% 91,00 €* (28.69% gespart)Produktinformationen "Geberit Mapress UP-Kugelhahn d22 mit Abdeckrosette Edelstahl"
Geberit Mapress UP-Kugelhahn
Verwendungszwecke
Verwendungszwecke
- Für Trinkwasser kalt und warm
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Kugel und Grundkörper vollständig durchströmt
- Mit UP-Drehbetätigung
- Oberteil mit Kugel und Dichtungen austauschbar
- Unverpresst undicht
- Kugel aus PPSU
- Betriebstemperatur (°C): 0–95 °C
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
- Form: gerade

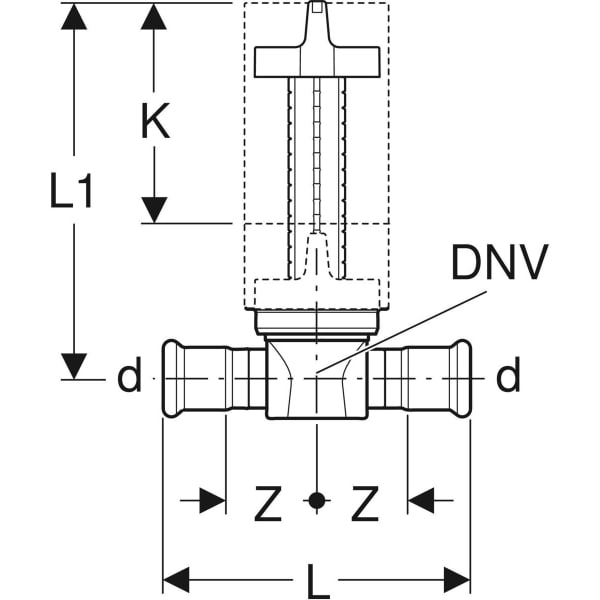

- DN / Nennweite: 20
- DNV / Nennweite Armatur: 20

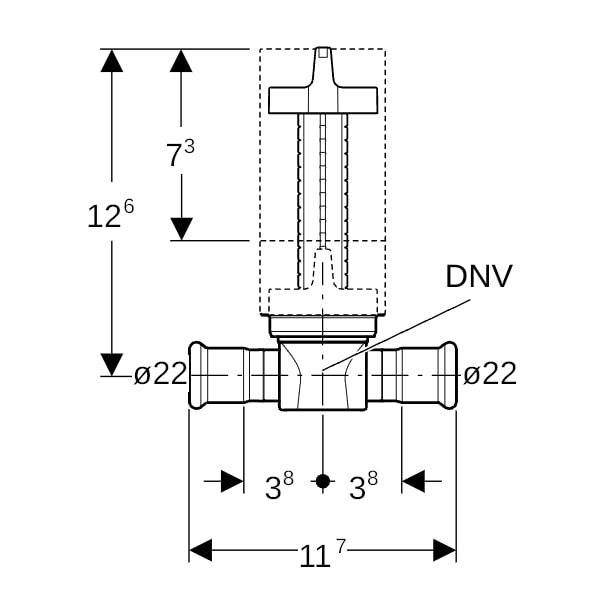

- d, ø / Außendurchmesser (mm): 22 mm
- L / Länge (cm): 11,7 cm
- L1 / Länge (cm): 12,6 cm
- Z / Z-Maß (cm): 3,8 cm
- K / maximale Kürzung (cm): 7,3 cm
- Werkstoffnummer AISI-SAE (für Etiketten): 316
- Werkstoffnummer EN (für Etiketten): 1.4401
- Kvs-Wert (m³/h): 27 m³/h

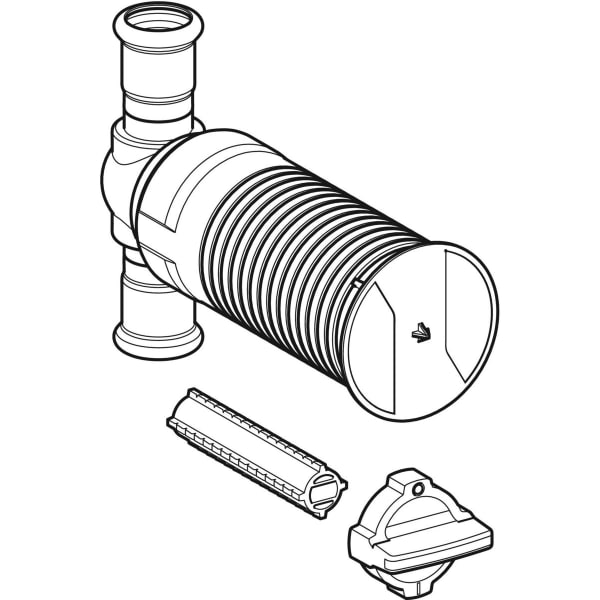

- UP-Drehbetätigung
- Spindelverlängerung
- Bauschutz rund, kürzbar
- Bauschutzstopfen mit Markierspitze
- Geberit Abdeckrosette für UP-Kugelhahn
- Geberit Set Betätigungsgriff für UP-Kugelhahn
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

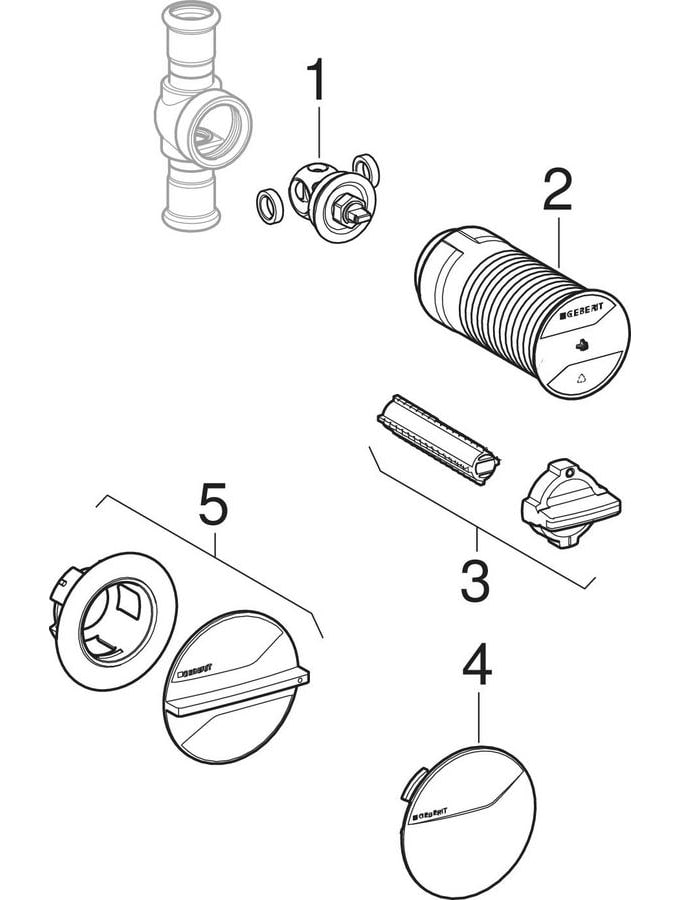

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Pressmuffe, Pressmuffe |
|---|---|
| Anschluss 2: | Pressmuffe, Pressmuffe |
| Arbeitslänge Anschluss 1: | 38 mm, 38 mm |
| Arbeitslänge Anschluss 2: | 38 mm, 38 mm |
| Ausführung: | gerade |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handgriff |
| DVGW-Siegel: | ja |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Dichtung: | sonstige |
| Druckstufe Artikel: | PN 10, PN 16 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 9f8ebac7-809b-4360-94cf-f8c5e1b94d1e |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fettfrei: | nein |
| Feuersicher: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gehäusekonstruktion: | 1-teilig, 1-teilig |
| Höhe Handgriff: | 126 mm, 126 mm |
| KIWA-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | M |
| Konturcode Verbindung 2: | M |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 20 mm |
| Länge Anschluss 2: | 20 mm |
| Material Kugel: | sonstige |
| Material Kugeldichtung: | sonstige |
| Material Spindel: | sonstige |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb): | 0-70 °C |
| Medizinisch sauber: | nein |
| Mit Ablassmöglichkeit (Anschluss): | nein |
| Mit Dämmschale: | nein |
| Mit Entleerungsventil: | nein |
| Mit Filter: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückschlagklappe: | nein |
| Mit Thermometer: | nein |
| Nenndurchmesser Anschluss 1: | DN 20, DN 20 |
| Nenndurchmesser Anschluss 2: | DN 20, DN 20 |
| Oberflächenschutz Gehäuse: | ohne, ohne |
| Oberflächenschutz Kugel: | ohne, ohne |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | 6,6'-di-t-butyl-2,2'-methylendi-p-kresol |
| Rohraußendurchmesser Anschluss 1: | 22 mm, 22 mm |
| Rohraußendurchmesser Anschluss 2: | 22 mm, 22 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Volldurchgang: | ja |
| Werkstoff des Gehäuses: | rostfreier Stahl, rostfreier Stahl |
| Werkstoffgüte: | Edelstahl 316 (1.4401) |
