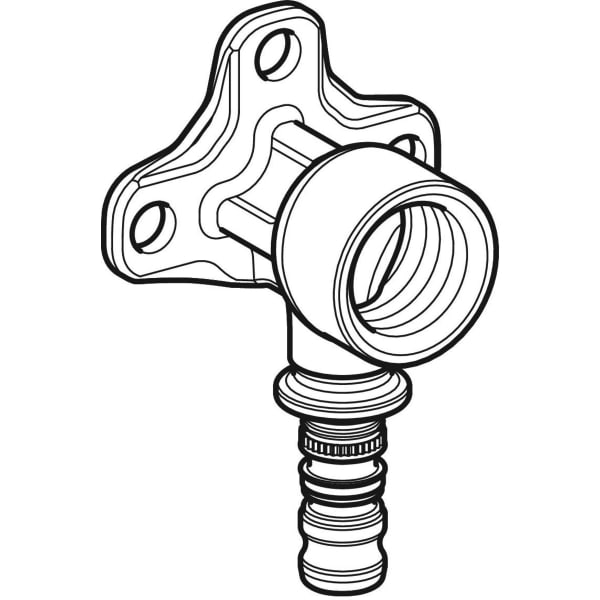

Geberit Mepla Anschlusswinkel 90Gr Rg d20-Rp1/2 L:52mm
11,85 €*
% UVP: 32,00 €* (62.97% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
602293005
Hersteller:
Geberit
Herstellernummer:
602293005
EAN:
4025416700074
Geberit Mepla Anschlusswinkel 90Gr Rg d20-Rp1/2 L:52mm
11,85 €*
% 32,00 €* (62.97% gespart)Produktinformationen "Geberit Mepla Anschlusswinkel 90Gr Rg d20-Rp1/2 L:52mm"
Geberit Mepla Anschlusswinkel 90°
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: rechtwinklig
- DN / Nennweite: 15

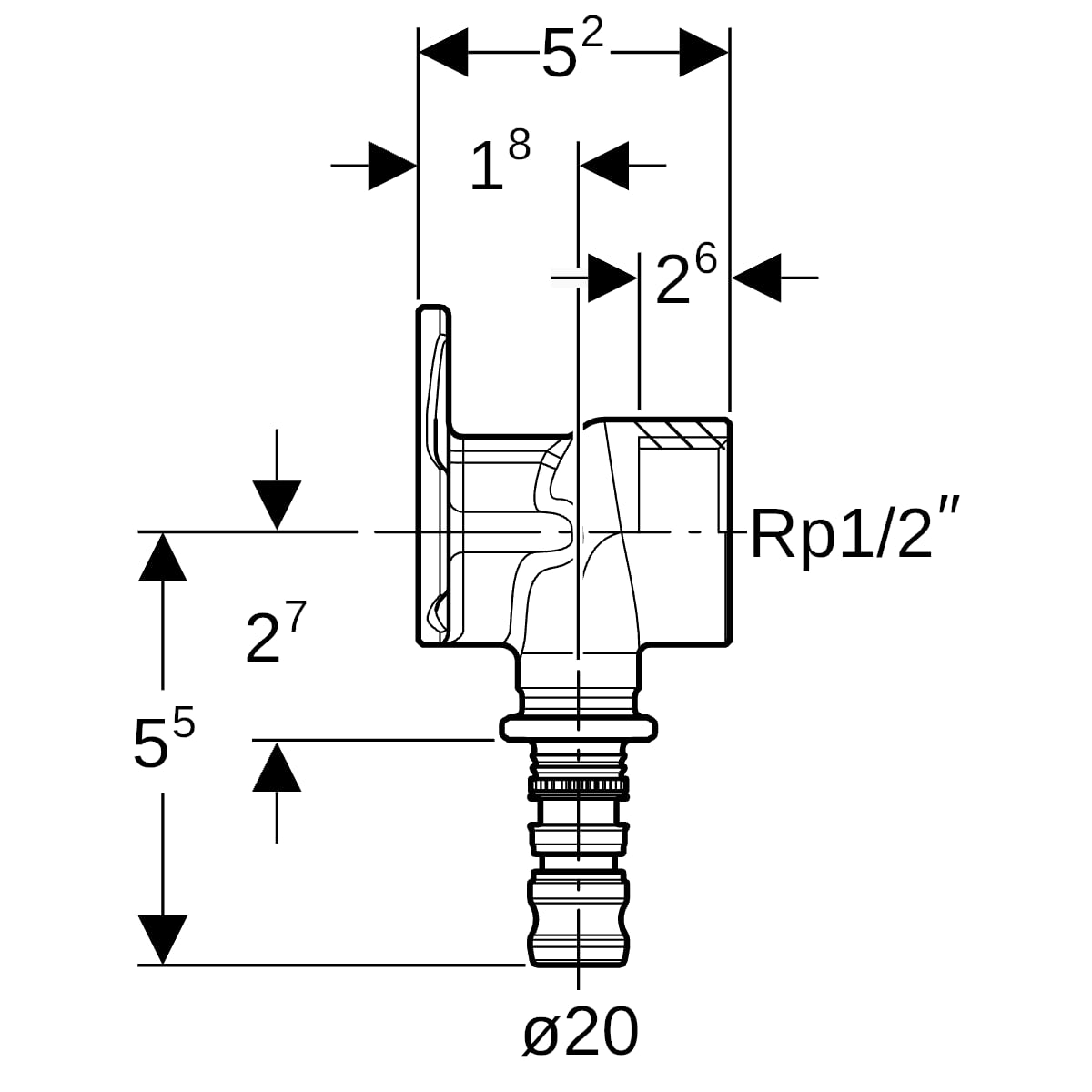

- d, ø / Außendurchmesser (mm): 20 mm
- Rp / Rohrinnengewinde kegelig ("): 1/2 "
- arc / Winkel (°): 90 °
- s ISO / Wanddicke (für Etiketten) (mm): 2,5 mm
- L / Länge (cm): 5,2 cm
- L1 / Länge (cm): 5,5 cm
- l / Länge Teilmaß (cm): 1,8 cm
- l1 / Länge Teilmaß (cm): 2,6 cm
- Z / Z-Maß (cm): 2,7 cm
- Werkstoffnummer AISI-SAE (für Etiketten): UNS C83600
- Werkstoffnummer EN (für Etiketten): CC499K
- Länge Anschluss 3 (mm): 0 mm
- Länge Anschluss 1 (mm): 55 mm
- Länge Anschluss 2 (mm): 52 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

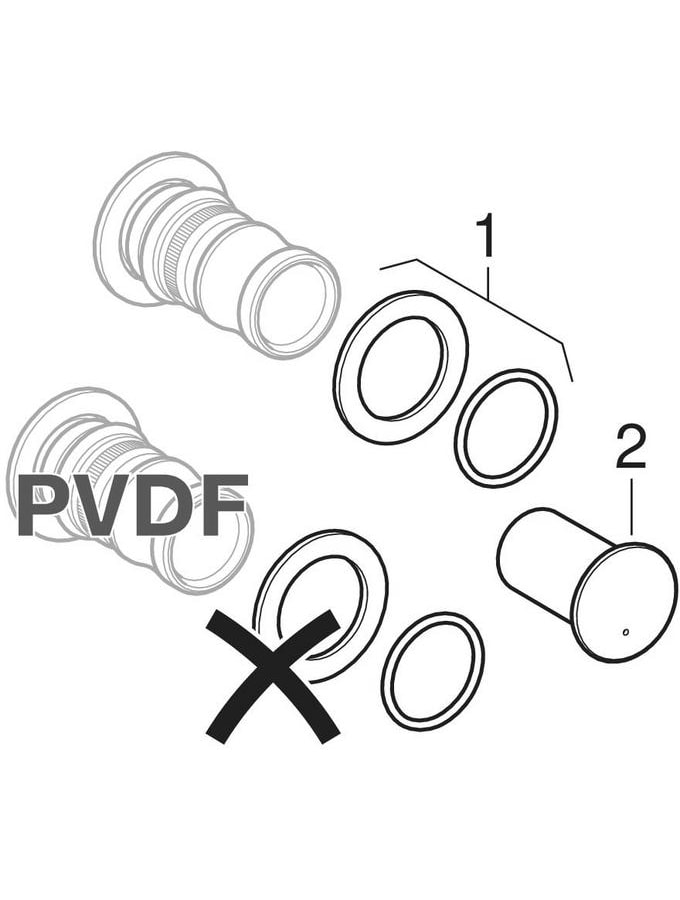

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss: | Schieber, Schieber |
|---|---|
| Arbeitslänge Anschluss 1: | 27 mm, 27 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | c8502693-2b79-4de4-bc51-d3a75f573cd0 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Form: | rechtwinklig, rechtwinklig |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewindemaß Armatur: | 1/2 Zoll |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konform NF 545: | nein |
| Konturcode: | sonstige, sonstige |
| Länge Anschluss 1: | 55 mm, 55 mm |
| Länge Anschluss 2: | 52 mm, 52 mm |
| Länge ab Wandplatte: | 52 mm, 52 mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 70 °C |
| Mit Schutzkappe: | nein |
| Mit Verbindungsanzeige: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) |
| Oberflächenschutz: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Werkstoff des Gehäuses: | Bronze |
| Werkstoffgüte: | CuSn5Zn5Pb2, sonstige |
| Anschluss: | Schieber, Schieber |
|---|---|
| Arbeitslänge Anschluss 1: | 27 mm, 27 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | c8502693-2b79-4de4-bc51-d3a75f573cd0 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Form: | rechtwinklig, rechtwinklig |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewindemaß Armatur: | 1/2 Zoll |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konform NF 545: | nein |
| Konturcode: | sonstige, sonstige |
| Länge Anschluss 1: | 55 mm, 55 mm |
| Länge Anschluss 2: | 52 mm, 52 mm |
| Länge ab Wandplatte: | 52 mm, 52 mm |
| Max. Mediumtemperatur (Dauerbetrieb): | 70 °C |
| Mit Schutzkappe: | nein |
| Mit Verbindungsanzeige: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) |
| Oberflächenschutz: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Werkstoff des Gehäuses: | Bronze |
| Werkstoffgüte: | CuSn5Zn5Pb2, sonstige |
