Geberit Mepla Kugelhahn Ms d20 mit Betätigungshebel
24,60 €*
% UVP: 71,00 €* (65.35% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
612061002
Hersteller:
Geberit
Herstellernummer:
612061002
EAN:
4025416437796
Geberit Mepla Kugelhahn Ms d20 mit Betätigungshebel
24,60 €*
% 71,00 €* (65.35% gespart)Produktinformationen "Geberit Mepla Kugelhahn Ms d20 mit Betätigungshebel"

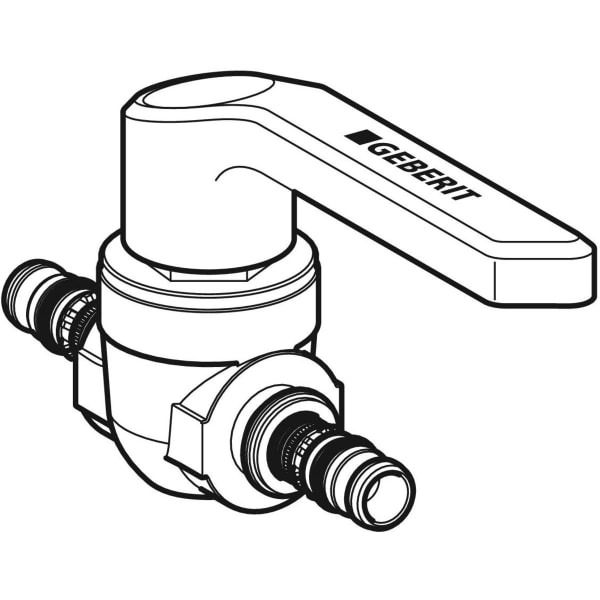

Geberit Mepla Kugelhahn mit Betätigungshebel
Verwendungszwecke
Verwendungszwecke
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Kugel und Grundkörper vollständig durchströmt
- Hebelbefestigung mit Schraube
- Oberteil austauschbar
- Unverpresst undicht
- Kugel aus PPSU
- Werkstoff: Messing CW617N

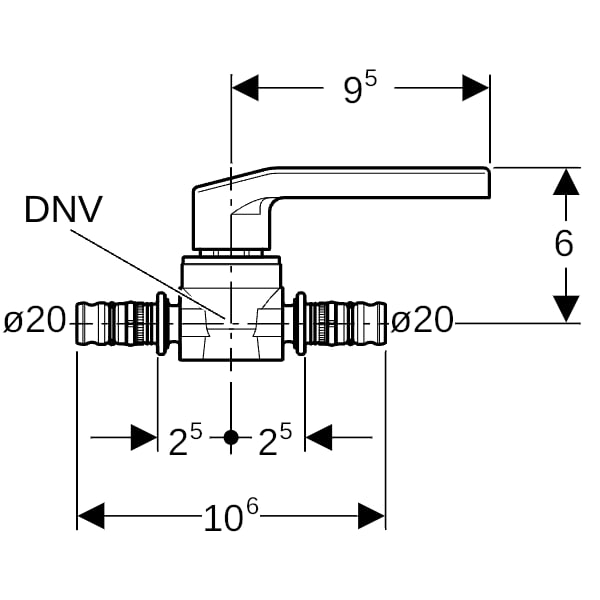

- Form: gerade
- DN / Nennweite: 15
- DNV / Nennweite Armatur: 15
- d, ø / Außendurchmesser (mm): 20 mm
- L / Länge (cm): 10,6 cm
- L1 / Länge (cm): 6 cm
- L2 / Länge (cm): 9,5 cm
- Z / Z-Maß (cm): 2,5 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C38000
- Werkstoffnummer EN (für Etiketten): CW617N
- Kvs-Wert (m³/h): 27 m³/h
- Farbmarkierungen (rot, blau, grün)
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | sonstige |
|---|---|
| Anschluss 2: | sonstige |
| Arbeitslänge Anschluss 1: | 25 mm, 25 mm |
| Arbeitslänge Anschluss 2: | 25 mm, 25 mm |
| Ausführung: | gerade |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handgriff |
| DVGW-Siegel: | ja |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM), Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel: | PN 10 |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fettfrei: | nein |
| Feuersicher: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gehäusekonstruktion: | 1-teilig, 1-teilig |
| Höhe Handgriff: | 60 mm, 60 mm |
| KIWA-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 28 mm, 28 mm |
| Länge Anschluss 2: | 28 mm, 28 mm |
| Länge Handgriff: | 95 mm, 95 mm |
| Material Kugel: | sonstige |
| Material Kugeldichtung: | sonstige |
| Material Spindel: | sonstige |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb): | 0-70 °C |
| Medizinisch sauber: | nein |
| Mit Ablassmöglichkeit (Anschluss): | nein |
| Mit Dämmschale: | nein |
| Mit Entleerungsventil: | nein |
| Mit Filter: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückschlagklappe: | nein |
| Mit Thermometer: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 15, DN 15 |
| Oberflächenschutz Gehäuse: | ohne, ohne |
| Oberflächenschutz Kugel: | ohne, ohne |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 2: | 20 mm, 20 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Volldurchgang: | ja |
| Werkstoff des Gehäuses: | Messing |
| Werkstoffgüte: | CuZn40Pb2 (CW617N) |
