Geberit Mepla Schrägsitz-Absperrventil d26 RG
71,50 €*
% UVP: 89,37 €* (20% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
603032001
Hersteller:
Geberit
Herstellernummer:
603032001
EAN:
4025416710110

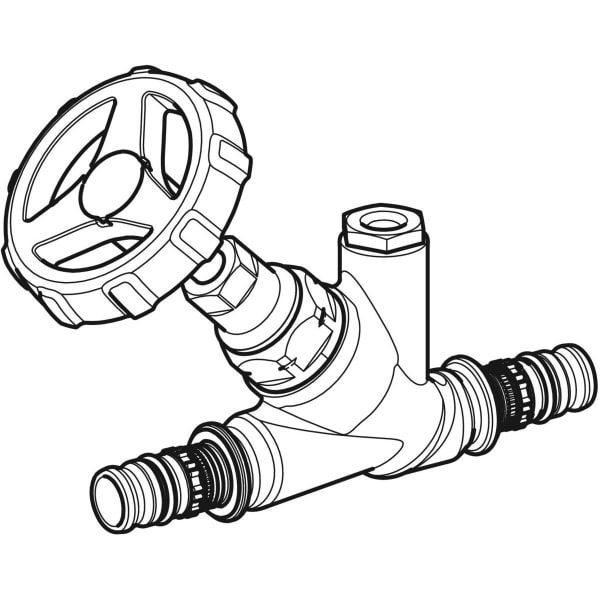

Geberit Mepla Schrägsitz-Absperrventil d26 RG
71,50 €*
% 89,37 €* (20% gespart)Produktinformationen "Geberit Mepla Schrägsitz-Absperrventil d26 RG"
Geberit Mepla Schrägsitz-Absperrventil
Verwendungszwecke
Verwendungszwecke
- Für Trinkwasser kalt und warm
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Ventilkörper aus Rotguss
- Anschluss für Entleerventil 1/4", verschlossen
- Unverpresst undicht
- Oberteil vollständig durchströmt
- Wartungsfreie Spindelabdichtung mit selbstfettender Lippendichtung aus EPDM
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: Winkel
- DN / Nennweite: 20
- DNV / Nennweite Armatur: 20

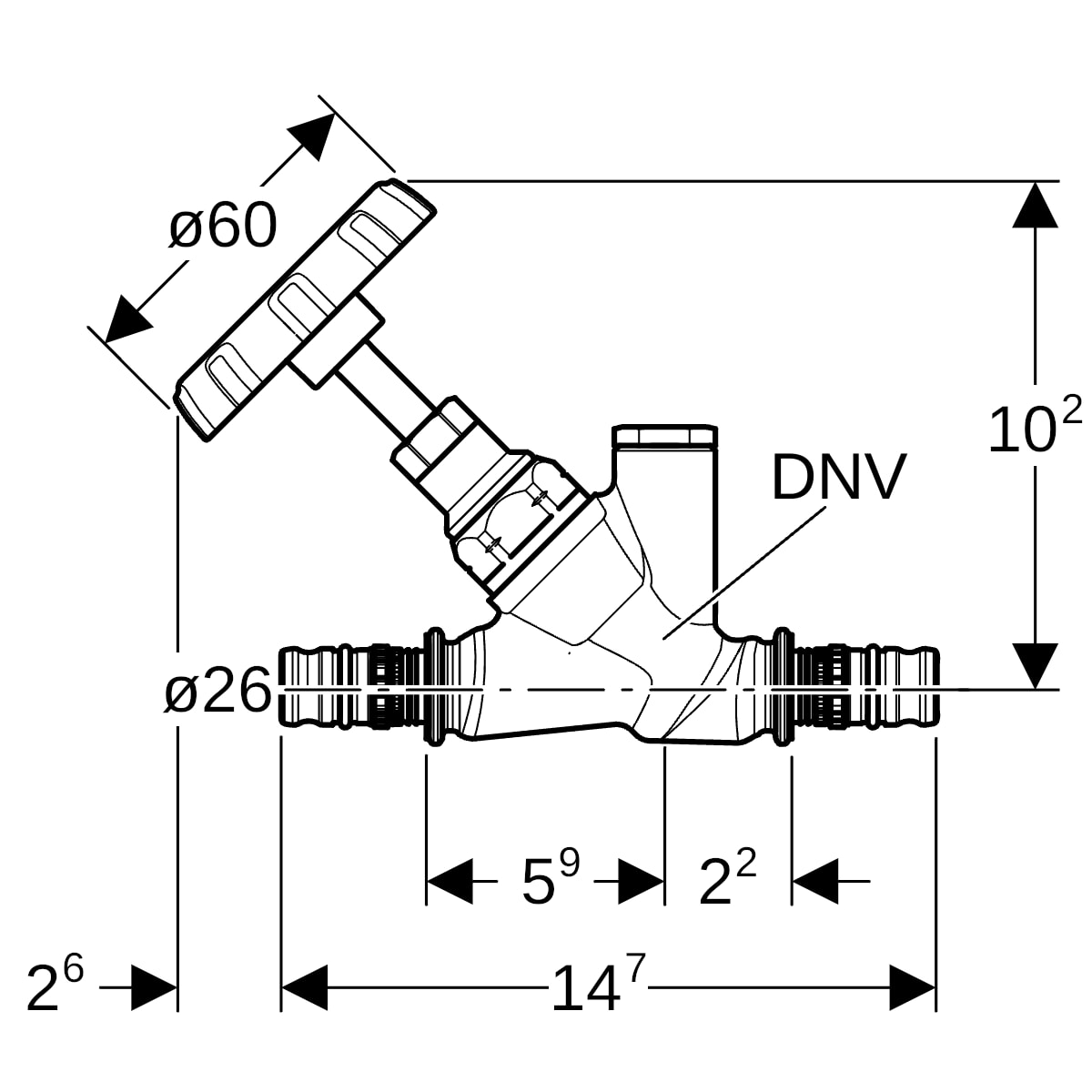

- d, ø / Außendurchmesser (mm): 26 mm
- D / Außendurchmesser (cm): 6 cm
- s ISO / Wanddicke (für Etiketten) (mm): 3/3 mm
- L / Länge (cm): 14,7 cm
- L1 / Länge (cm): 2,6 cm
- L2 / Länge (cm): 10,2 cm
- Z / Z-Maß (cm): 2,2 cm
- Z1 / Z-Maß (cm): 5,9 cm
- Werkstoffnummer EN (für Etiketten): CuSn5Zn5Pb2-C
- Kvs-Wert (m³/h): 12,5 m³/h
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

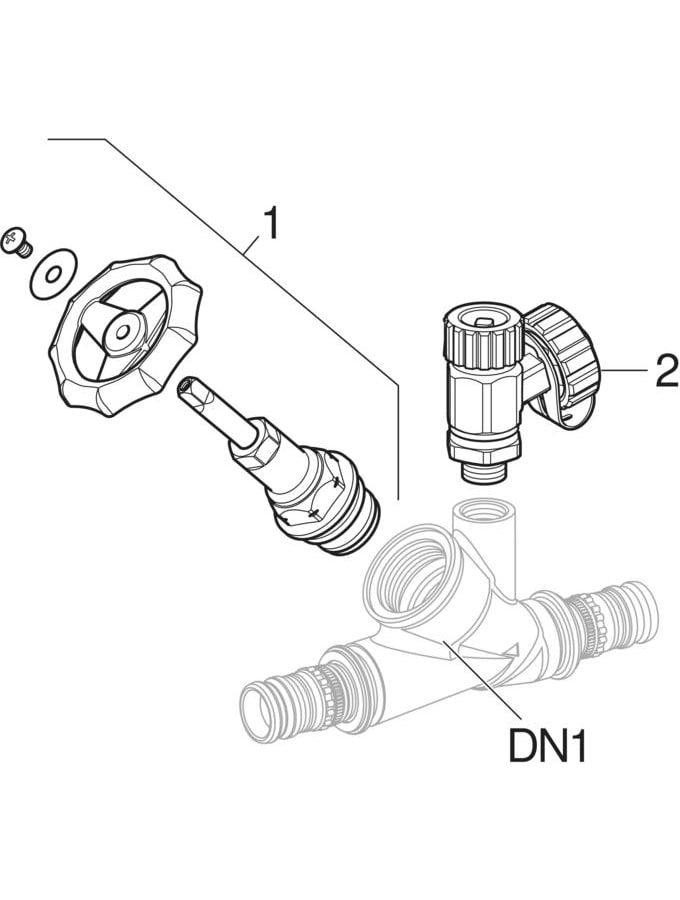

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
| Geberit Entleerventil G1/4 | 36,11 €* |
|
| Geberit Oberteil mit Handrad G1/2 | 21,88 €* |
|
| Geberit Oberteil mit Handrad G3/4 | 23,71 €* |
|
| Geberit Oberteil mit Handrad G1 | 31,23 €* |
|
| Geberit Oberteil mit Handrad G1 1/4 | 37,69 €* |
|
| Geberit Oberteil mit Handrad G1 1/2 | 55,04 €* |
|
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | sonstige |
|---|---|
| Anschluss 2: | sonstige |
| Ausführung des Ventils: | entlasteter Ventil, entlasteter Ventil |
| Balgventil: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handrad |
| Dichtung: | Gummi, Gummi |
| Druckstufe Artikel: | PN 10 |
| ECHA-DB Kennzeichen: | nein |
| Edelstahlsitzring: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Federschließend (NC): | nein |
| Federöffnend (NO): | nein |
| Freistrom: | nein |
| Gastec QA Prüfung: | nein |
| Geeignet für Dampf: | ja, nein |
| Geeignet für Flüssigkeiten: | ja, nein |
| Geeignet für Gase: | ja, nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| KIWA-Prüfsiegel: | nein |
| Konturcode: | sonstige, sonstige |
| Kopfstücktyp: | geschraubt |
| Länge Handgriff/Durchmesser Handrad: | 60 mm, 60 mm |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Entleerungsventil: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückstromsicherung: | nein |
| Mit Standanzeiger: | nein, nein |
| Nennbaugröße: | DIN, DIN |
| Nenndurchmesser: | DN 20 |
| Oberflächenschutz: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Rechtwinklige Ausführung: | nein |
| Rohraußendurchmesser alle Anschlüsse: | 26 mm, 26 mm |
| Selbstverschließend: | nein |
| Spindelgewinde außerhalb des Mediums: | nein |
| Spindel und/oder Handrad ansteigend: | nein |
| Totraumfrei: | nein |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Unter Druck austauschbare Spindelabdichtung: | nein |
| VdS-geprüft: | nein |
| Ventilwinkel: | 135 °, 135 ° |
| Werkstoff des Gehäuses: | Bronze |
| Werkstoffgüte: | sonstige |
| Werkstoffgüte des Gehäuses: | sonstige |
| Winkel der Spindel: | 135 °, 135 ° |
