Geberit Mepla Set Anschluss-T-Stück für Vorl./Rückl.m.Anschlussverschr.d20-15-20
37,08 €*
% UVP: 105,00 €* (64.69% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
612361227
Hersteller:
Geberit
Herstellernummer:
612361227
EAN:
4025410584991
Geberit Mepla Set Anschluss-T-Stück für Vorl./Rückl.m.Anschlussverschr.d20-15-20
37,08 €*
% 105,00 €* (64.69% gespart)Produktinformationen "Geberit Mepla Set Anschluss-T-Stück für Vorl./Rückl.m.Anschlussverschr.d20-15-20"

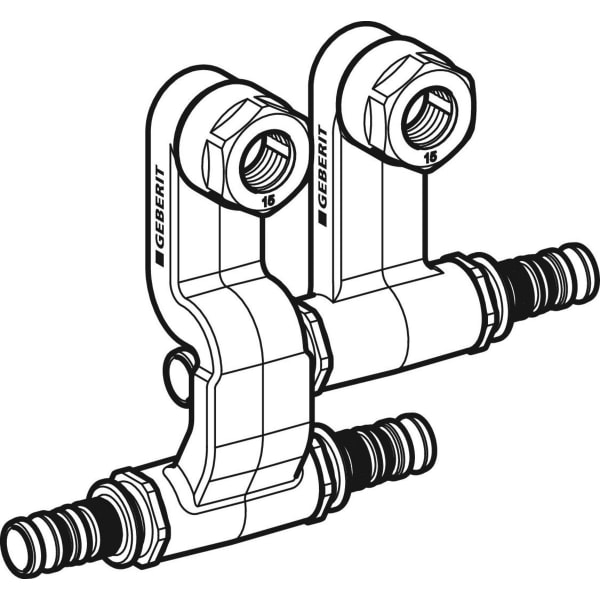

Geberit Mepla Set Anschluss-T-Stücke für Vor- und Rücklauf, mit Anschlussverschraubung für Eurokonus
Verwendungszwecke
Verwendungszwecke
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Sockelleistensysteme
- Unverpresst undicht
- Vernickelt
- Vor- und Rücklauf wechselbar
- Werkstoff: Messing CW617N
- Form: Abzweig

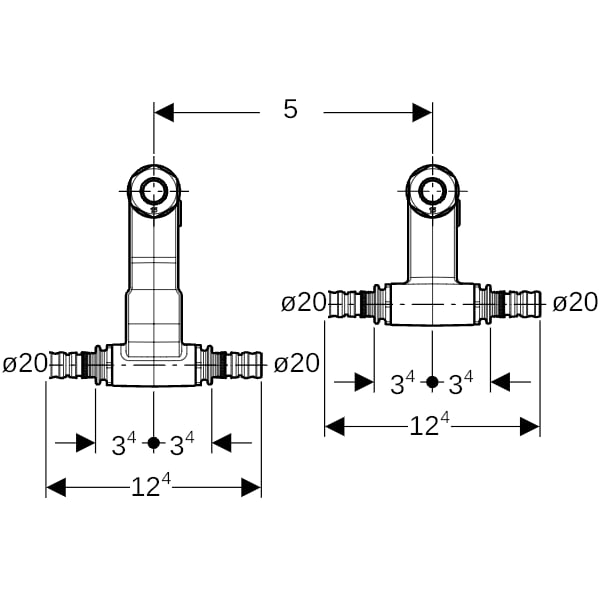

- DN / Nennweite: 15 / 12 / 15
- d, ø / Außendurchmesser (mm): 20 mm
- d1, ø / Außendurchmesser (mm): 15 mm
- d2, ø / Außendurchmesser (mm): 20 mm
- AD / Anschlussdistanz (cm): 5 cm
- s ISO / Wanddicke (für Etiketten) (mm): 2,5/2,5 mm

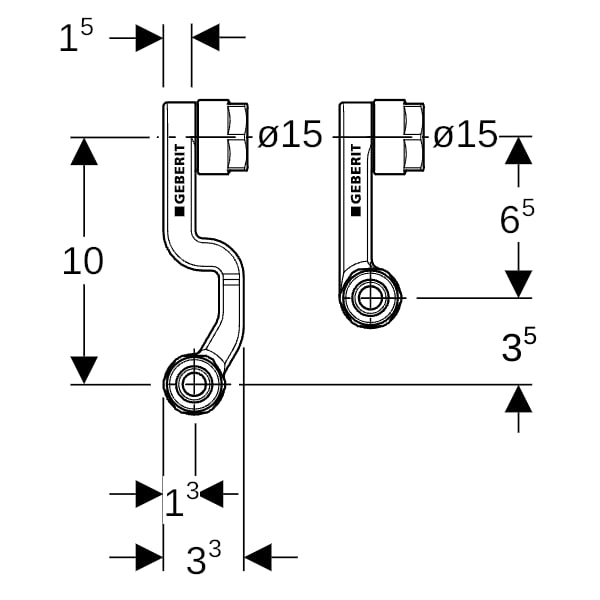

- L / Länge (cm): 12,4 cm
- l / Länge Teilmaß (cm): 1,3 cm
- l1 / Länge Teilmaß (cm): 3,3 cm
- H / Höhe (cm): 10 cm
- H1 / Höhe (cm): 6,5 cm
- Z / Z-Maß (cm): 3,4 cm
- Z1 / Z-Maß (cm): 1,5 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C38000
- Werkstoffnummer EN (für Etiketten): CW617N
- Anschluss-T-Stück mit Anschluss kurz
- Anschluss-T-Stück mit Anschluss lang

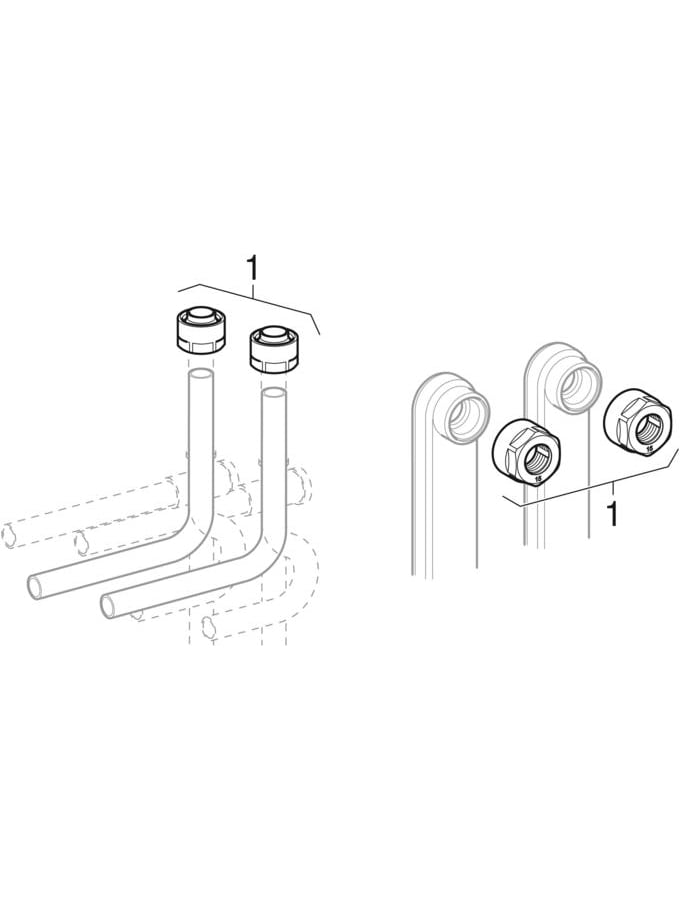

- 2 Anschlussverschraubungen für Eurokonus G 3/4"
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Abschließbar: | nein |
|---|---|
| Abstand Mitte zu Mitte: | 50 mm, 50 mm |
| Anschluss 1: | Zapfen/Rohrende, Zapfen/Rohrende, sonstige |
| Anschluss 2: | sonstige |
| Anschluss 3: | Zapfen/Rohrende, Zapfen/Rohrende, sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 6896daa7-b93c-4466-a15f-44084d3ad81b |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Gastec QA Prüfung: | nein |
| Geeignet für Einrohrsystem: | nein |
| Geeignet für Zweirohrsystem: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode: | sonstige, sonstige |
| Mit Isolierbox: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 3: | DN 15, DN 15 |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | vernickelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 2: | 15 mm, 15 mm |
| Rohraußendurchmesser Anschluss 3: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| UBA-Positivliste Kennzeichen: | nein |
| Werkstoff: | Messing |
| Werkstoffgüte: | CuZn40Pb2 (CW617N), sonstige |
| Abschließbar: | nein |
|---|---|
| Abstand Mitte zu Mitte: | 50 mm, 50 mm |
| Anschluss 1: | Zapfen/Rohrende, Zapfen/Rohrende, sonstige |
| Anschluss 2: | sonstige |
| Anschluss 3: | Zapfen/Rohrende, Zapfen/Rohrende, sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 6896daa7-b93c-4466-a15f-44084d3ad81b |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Gastec QA Prüfung: | nein |
| Geeignet für Einrohrsystem: | nein |
| Geeignet für Zweirohrsystem: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode: | sonstige, sonstige |
| Mit Isolierbox: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 3: | DN 15, DN 15 |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | vernickelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 2: | 15 mm, 15 mm |
| Rohraußendurchmesser Anschluss 3: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| UBA-Positivliste Kennzeichen: | nein |
| Werkstoff: | Messing |
| Werkstoffgüte: | CuZn40Pb2 (CW617N), sonstige |
