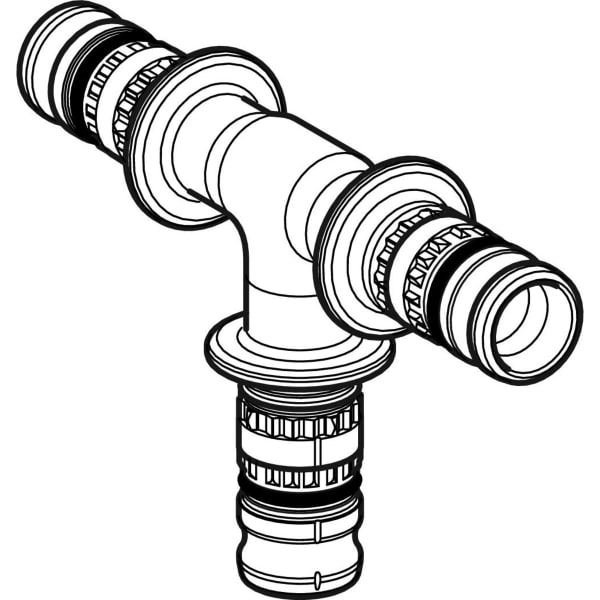

Geberit Mepla T-Stück egal PVDF d20-20-20
7,71 €*
% UVP: 21,00 €* (63.29% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
622310005
Hersteller:
Geberit
Herstellernummer:
622310005
EAN:
4025416678908
Geberit Mepla T-Stück egal PVDF d20-20-20
7,71 €*
% 21,00 €* (63.29% gespart)Produktinformationen "Geberit Mepla T-Stück egal PVDF d20-20-20"
Geberit Mepla T-Stück egal
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Werkstoff: PVDF
- Form: T-Stück
- DN / Nennweite: 15

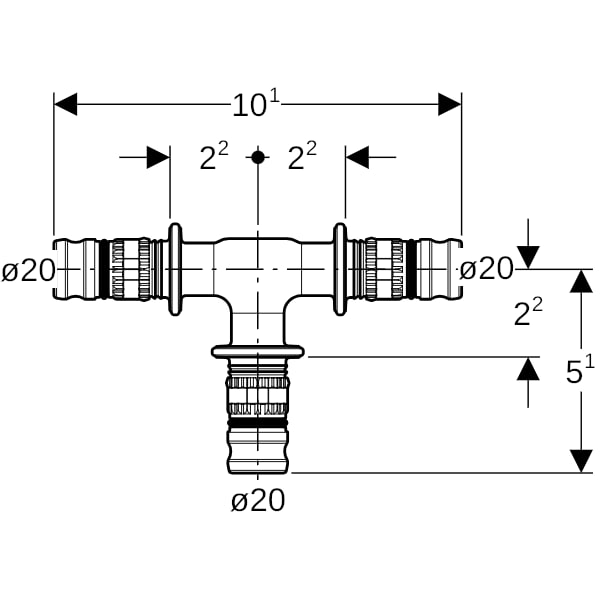

- d, ø / Außendurchmesser (mm): 20 mm
- arc / Winkel (°): 90 °
- s ISO / Wanddicke (für Etiketten) (mm): 2,5/2,5/2,5 mm
- L / Länge (cm): 10,1 cm
- L1 / Länge (cm): 5,1 cm
- Z / Z-Maß (cm): 2,2 cm
- Werkstoffnummer EN (für Etiketten): PVDF
- Länge Anschluss 3 (mm): 50,5 mm
- Länge Anschluss 1 (mm): 50,5 mm
- Länge Anschluss 2 (mm): 51 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

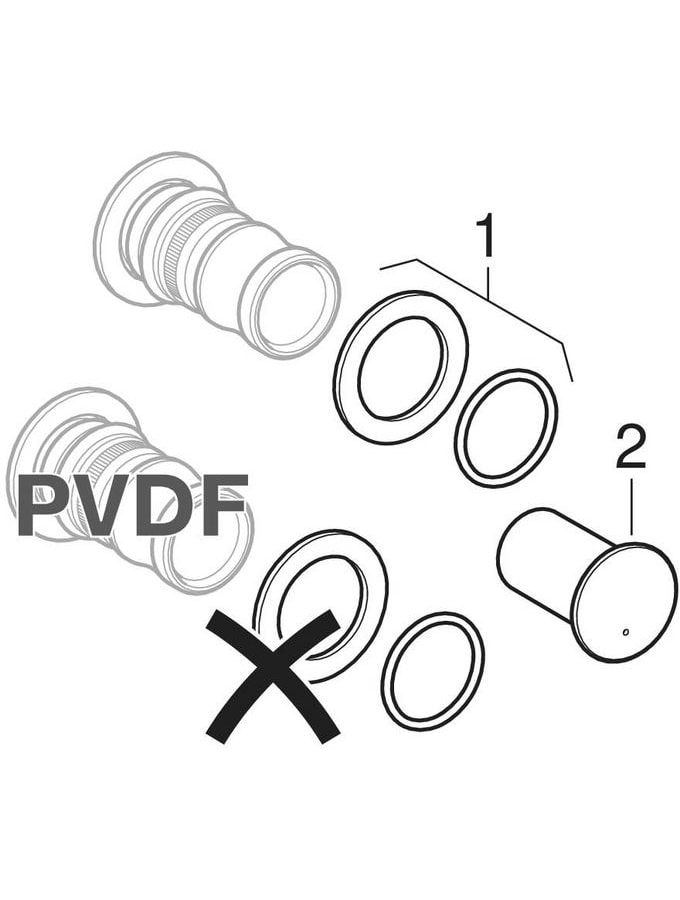

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Schiebeende, Schiebeende |
| Anschluss 3: | Schiebeende, Schiebeende |
| Arbeitslänge Anschluss 1: | 22 mm, 22 mm |
| Arbeitslänge Anschluss 2: | 22 mm, 22 mm |
| Arbeitslänge Anschluss 3: | 22 mm, 22 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| Konturcode Verbindung 3: | sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 50 mm |
| Länge Anschluss 2: | 51 mm, 51 mm |
| Länge Anschluss 3: | 50 mm, 50 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 3: | DN 15, DN 15 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 2: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 3: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Polyvinylidenfluorid (PVDF), Polyvinylidenfluorid (PVDF) |
| Werkstoff des Anschlusses 2: | Polyvinylidenfluorid (PVDF), Polyvinylidenfluorid (PVDF) |
| Werkstoff des Anschlusses 3: | Polyvinylidenfluorid (PVDF), Polyvinylidenfluorid (PVDF) |
| Werkstoffgüte Anschluss 1: | sonstige |
| Werkstoffgüte Anschluss 2: | sonstige, sonstige |
| Werkstoffgüte Anschluss 3: | sonstige, sonstige |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
