Geberit Mepla T-Stück mit IG Rg d20-Rp1/2-20
Produktnummer:
602360005
Hersteller:
Geberit
Herstellernummer:
602360005
EAN:
4025416679219

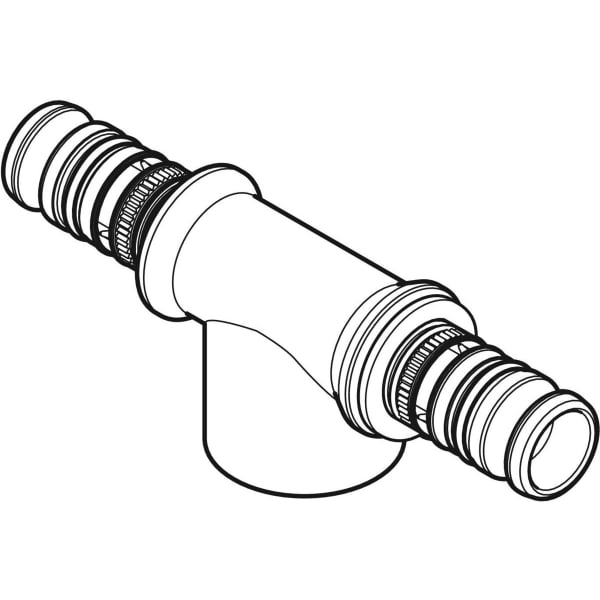

Geberit Mepla T-Stück mit IG Rg d20-Rp1/2-20
21,86 €*
% 26,66 €* (18% gespart)Produktinformationen "Geberit Mepla T-Stück mit IG Rg d20-Rp1/2-20"
Geberit Mepla T-Stück mit Innengewinde
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: T-Stück

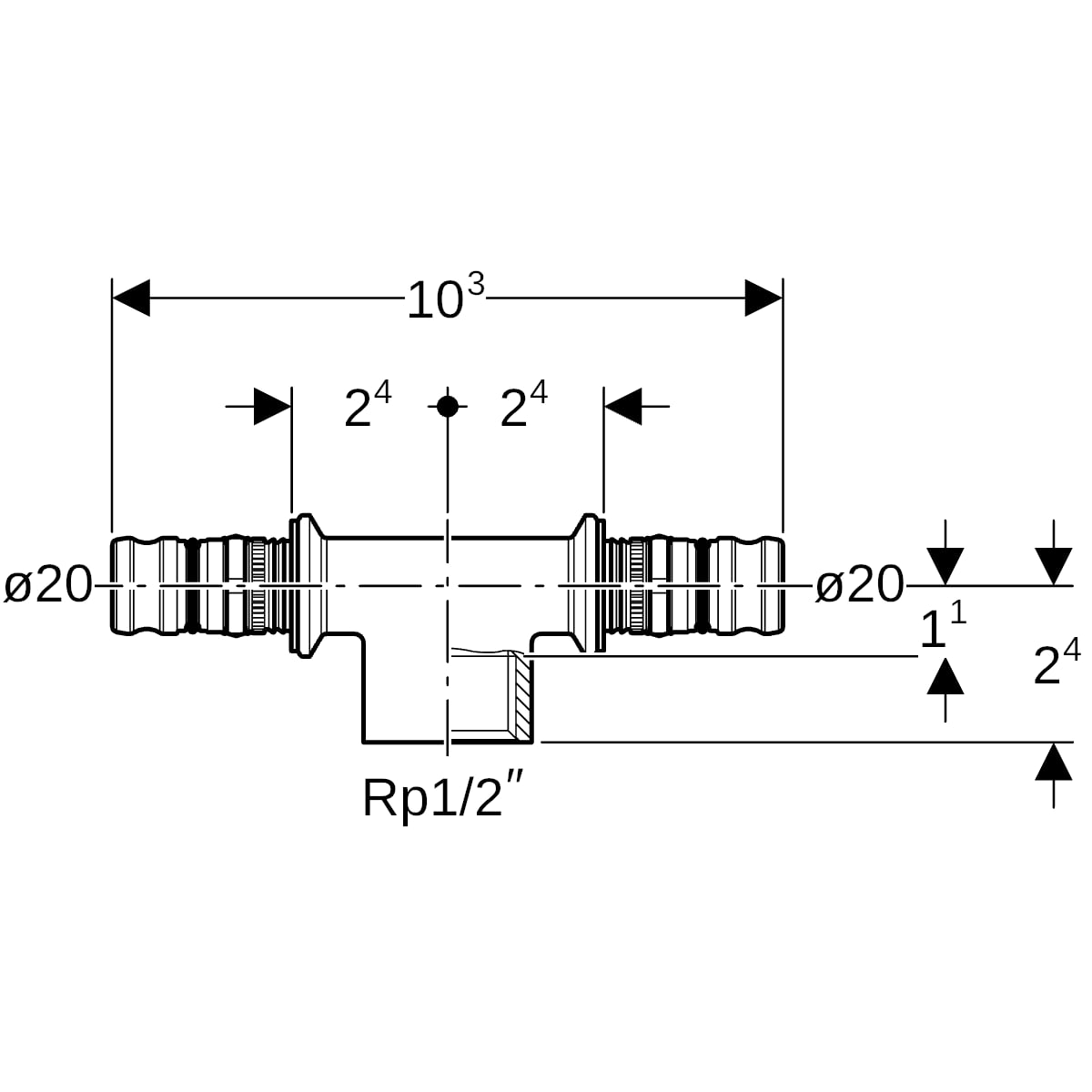

- DN / Nennweite: 15 / 15 / 15
- d, ø / Außendurchmesser (mm): 20 mm
- Rp / Rohrinnengewinde kegelig ("): 1/2 "
- d1, ø / Außendurchmesser (mm): 20 mm
- arc / Winkel (°): 90 °
- s ISO / Wanddicke (für Etiketten) (mm): 2,5/2,5 mm
- L / Länge (cm): 10,3 cm
- L1 / Länge (cm): 2,4 cm
- Z / Z-Maß (cm): 2,4 cm
- Z1 / Z-Maß (cm): 1,1 cm
- Werkstoffnummer AISI-SAE (für Etiketten): UNS C83600
- Werkstoffnummer EN (für Etiketten): CC499K
- Länge Anschluss 3 (mm): 51,5 mm
- Länge Anschluss 1 (mm): 51,5 mm
- Länge Anschluss 2 (mm): 24 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

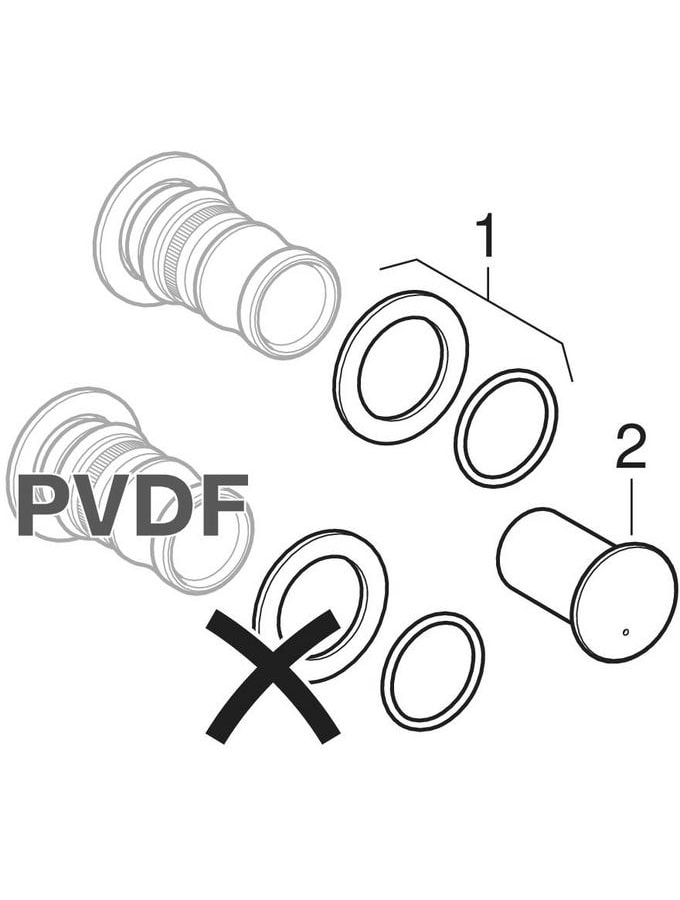

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 3: | Schiebeende, Schiebeende |
| Arbeitslänge Anschluss 1: | 24 mm, 24 mm |
| Arbeitslänge Anschluss 2: | 11 mm, 11 mm |
| Arbeitslänge Anschluss 3: | 24 mm, 24 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 799878d7-faad-485a-ac5e-bcf5ea0b5032 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| Konturcode Verbindung 3: | sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 51 mm, 51 mm |
| Länge Anschluss 2: | 24 mm, 24 mm |
| Länge Anschluss 3: | 51 mm, 51 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 3: | DN 15, DN 15 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 3: | 20 mm, 20 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Bronze, Bronze |
| Werkstoff des Anschlusses 2: | Bronze, Bronze |
| Werkstoff des Anschlusses 3: | Bronze, Bronze |
| Werkstoffgüte Anschluss 1: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Werkstoffgüte Anschluss 2: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Werkstoffgüte Anschluss 3: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
