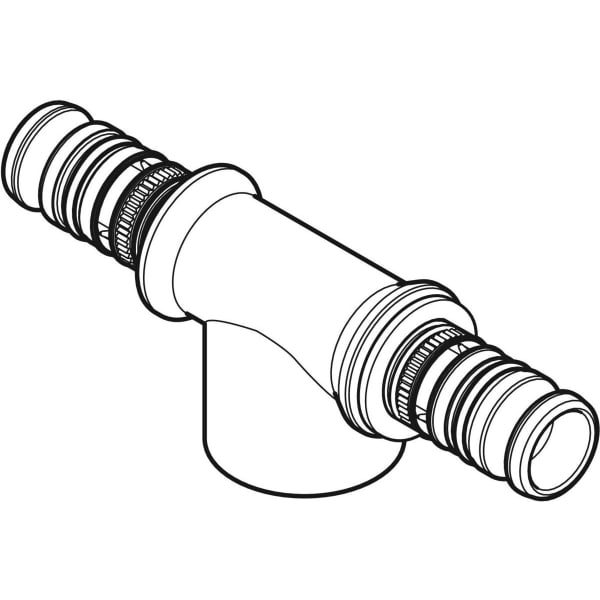

Geberit Mepla T-Stück mit IG Rg d26-Rp3/4-26
22,41 €*
% UVP: 27,97 €* (19.88% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
603362005
Hersteller:
Geberit
Herstellernummer:
603362005
EAN:
4025416679394
Geberit Mepla T-Stück mit IG Rg d26-Rp3/4-26
22,41 €*
% 27,97 €* (19.88% gespart)Produktinformationen "Geberit Mepla T-Stück mit IG Rg d26-Rp3/4-26"
Geberit Mepla T-Stück mit Innengewinde
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: T-Stück

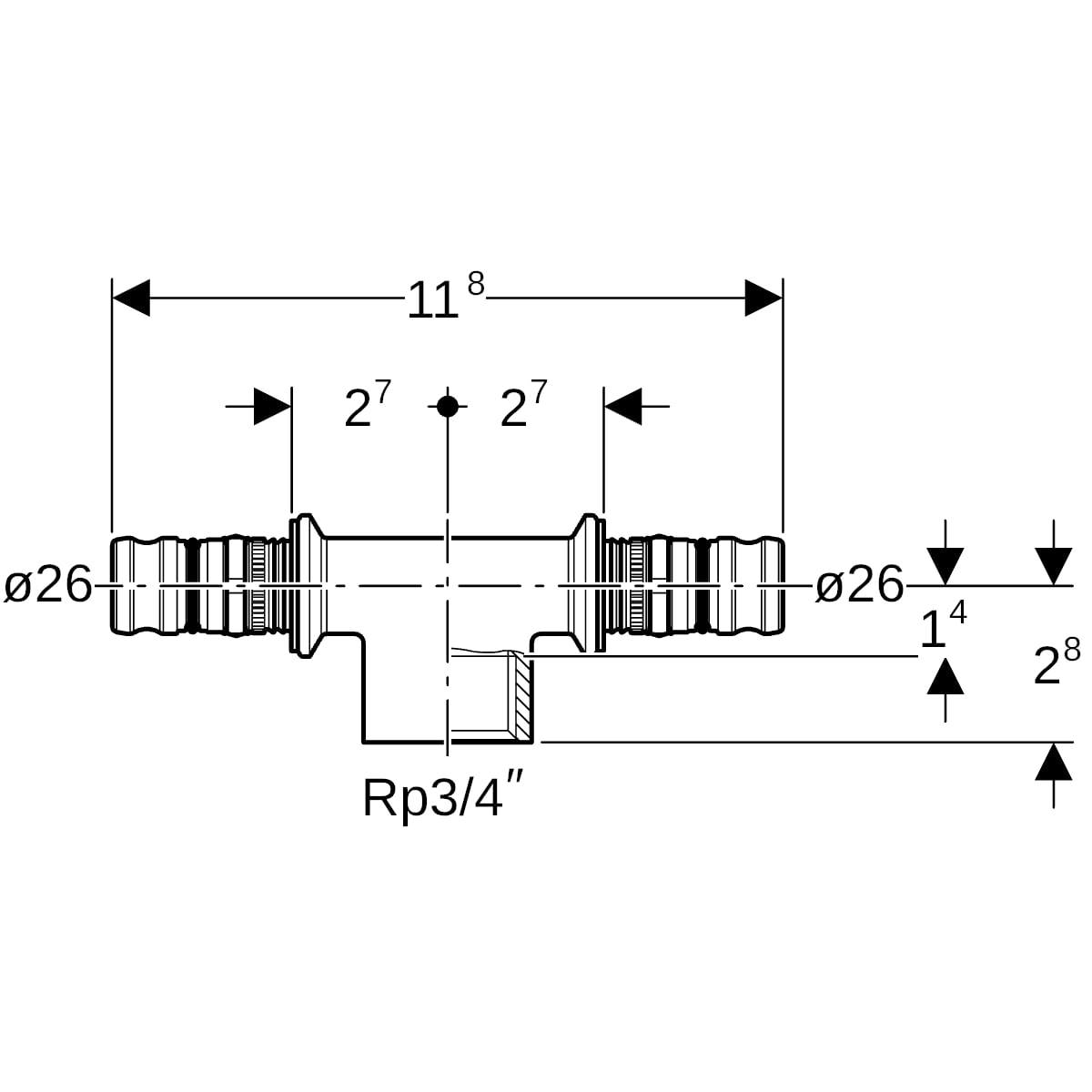

- DN / Nennweite: 20 / 20 / 20
- d, ø / Außendurchmesser (mm): 26 mm
- Rp / Rohrinnengewinde kegelig ("): 3/4 "
- d1, ø / Außendurchmesser (mm): 26 mm
- arc / Winkel (°): 90 °
- s ISO / Wanddicke (für Etiketten) (mm): 3,0/3,0 mm
- L / Länge (cm): 11,8 cm
- L1 / Länge (cm): 2,8 cm
- Z / Z-Maß (cm): 2,7 cm
- Z1 / Z-Maß (cm): 1,4 cm
- Werkstoffnummer AISI-SAE (für Etiketten): UNS C83600
- Werkstoffnummer EN (für Etiketten): CC499K
- Länge Anschluss 3 (mm): 59 mm
- Länge Anschluss 1 (mm): 59 mm
- Länge Anschluss 2 (mm): 28 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

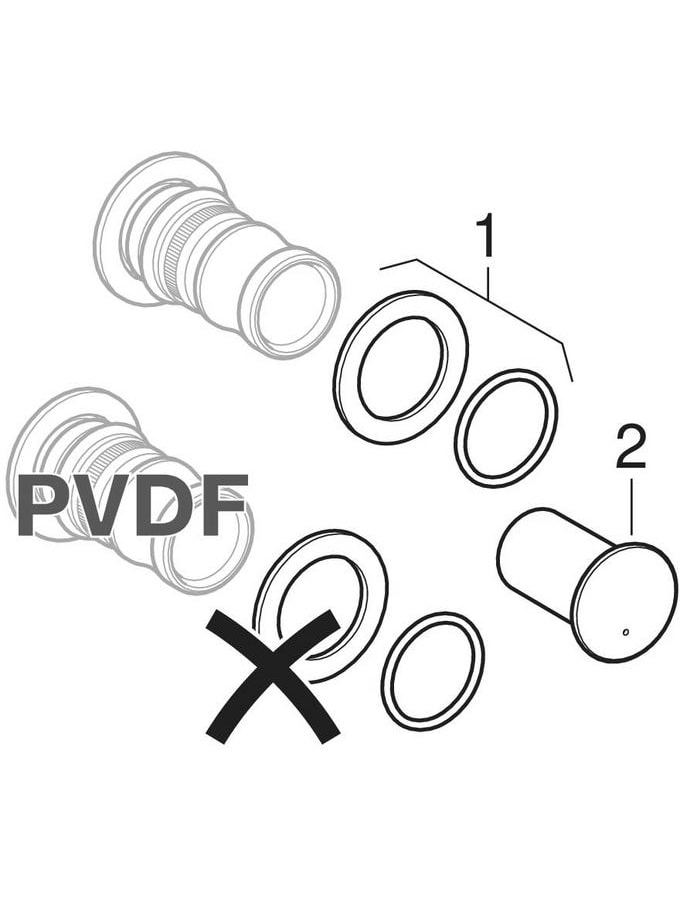

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 3: | Schiebeende, Schiebeende |
| Arbeitslänge Anschluss 1: | 27 mm, 27 mm |
| Arbeitslänge Anschluss 2: | 14 mm |
| Arbeitslänge Anschluss 3: | 27 mm, 27 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 4ca76f20-0e9f-4182-be98-bd870673bb07 |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| Konturcode Verbindung 3: | sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 59 mm, 59 mm |
| Länge Anschluss 2: | 28 mm, 28 mm |
| Länge Anschluss 3: | 59 mm, 59 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 20, DN 20 |
| Nenndurchmesser Anschluss 2: | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 3: | DN 20, DN 20 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 26 mm, 26 mm |
| Rohraußendurchmesser Anschluss 3: | 26 mm, 26 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Bronze, Bronze |
| Werkstoff des Anschlusses 2: | Bronze, Bronze |
| Werkstoff des Anschlusses 3: | Bronze, Bronze |
| Werkstoffgüte Anschluss 1: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Werkstoffgüte Anschluss 2: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Werkstoffgüte Anschluss 3: | CuSn5Zn5Pb2, CuSn5Zn5Pb2 |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
