Geberit Mepla T-Stück reduziert PVDF d32-26-32
10,85 €*
% UVP: 29,00 €* (62.59% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
624319005
Hersteller:
Geberit
Herstellernummer:
624319005
EAN:
4025416678458

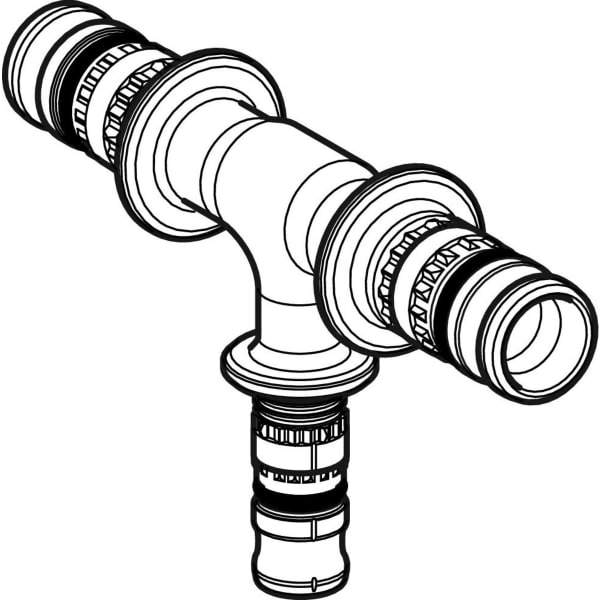

Geberit Mepla T-Stück reduziert PVDF d32-26-32
10,85 €*
% 29,00 €* (62.59% gespart)Produktinformationen "Geberit Mepla T-Stück reduziert PVDF d32-26-32"
Geberit Mepla T-Stück reduziert
Verwendungszwecke
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
- Unverpresst undicht
- Werkstoff: PVDF
- Form: T-Stück

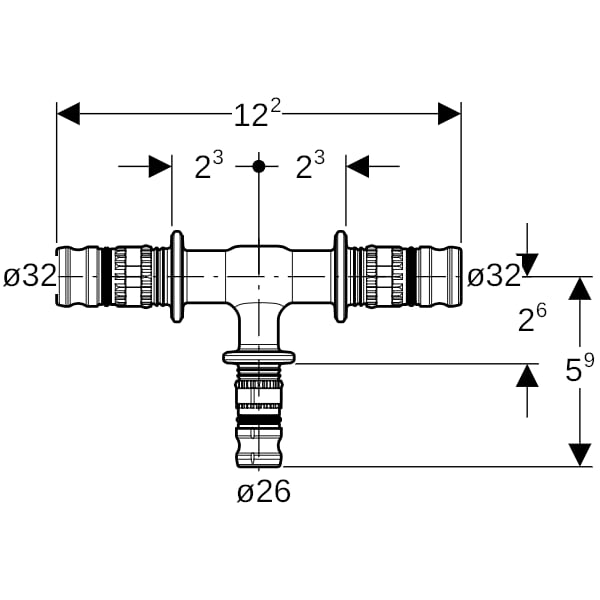

- DN / Nennweite: 25 / 20 / 25
- d, ø / Außendurchmesser (mm): 32 mm
- d1, ø / Außendurchmesser (mm): 26 mm
- d2, ø / Außendurchmesser (mm): 32 mm
- arc / Winkel (°): 90 °
- s ISO / Wanddicke (für Etiketten) (mm): 3,0/3,0/3,0 mm
- L / Länge (cm): 12,2 cm
- L1 / Länge (cm): 5,9 cm
- Z / Z-Maß (cm): 2,3 cm
- Z1 / Z-Maß (cm): 2,6 cm
- Z2 / Z-Maß (cm): 2,3 cm
- Werkstoffnummer EN (für Etiketten): PVDF
- Länge Anschluss 3 (mm): 61 mm
- Länge Anschluss 1 (mm): 61 mm
- Länge Anschluss 2 (mm): 59 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

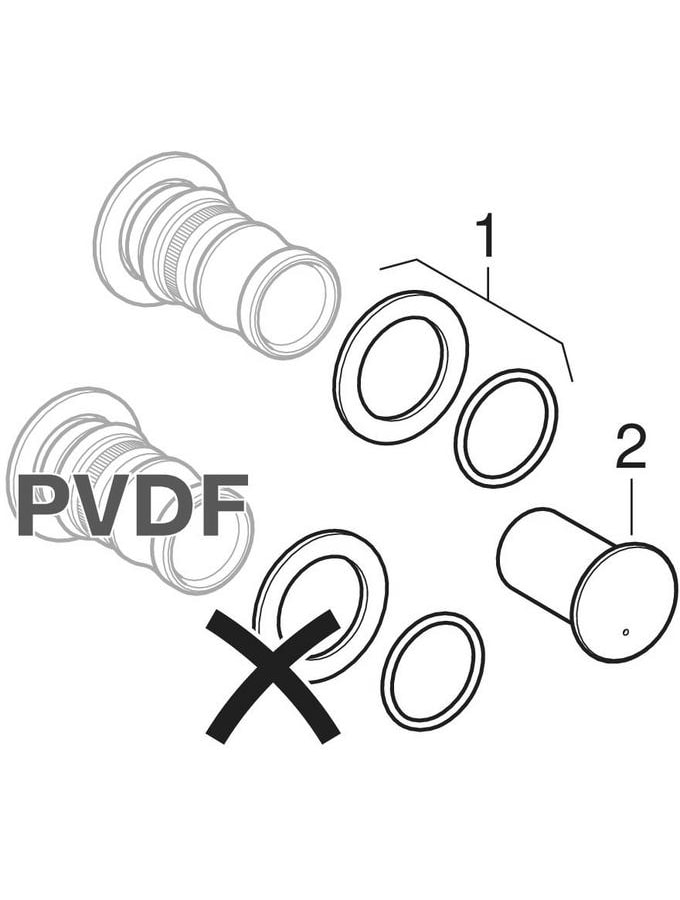

| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Schiebeende, Schiebeende |
| Anschluss 3: | Schiebeende, Schiebeende |
| Arbeitslänge Anschluss 1: | 23 mm, 23 mm |
| Arbeitslänge Anschluss 2: | 26 mm, 26 mm |
| Arbeitslänge Anschluss 3: | 23 mm, 23 mm |
| Ausführung: | T-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| Konturcode Verbindung 3: | sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 61 mm, 61 mm |
| Länge Anschluss 2: | 59 mm, 59 mm |
| Länge Anschluss 3: | 61 mm, 61 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 25, DN 25 |
| Nenndurchmesser Anschluss 2: | 1 Zoll (25), DN 20, DN 20 |
| Nenndurchmesser Anschluss 3: | DN 25, DN 25 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 32 mm |
| Rohraußendurchmesser Anschluss 2: | 26 mm, 26 mm |
| Rohraußendurchmesser Anschluss 3: | 32 mm, 32 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | ja |
| Werkstoff des Anschlusses 1: | Polyvinylidenfluorid (PVDF), Polyvinylidenfluorid (PVDF) |
| Werkstoff des Anschlusses 2: | Polyvinylidenfluorid (PVDF), Polyvinylidenfluorid (PVDF) |
| Werkstoff des Anschlusses 3: | Polyvinylidenfluorid (PVDF), Polyvinylidenfluorid (PVDF) |
| Werkstoffgüte Anschluss 1: | sonstige |
| Werkstoffgüte Anschluss 2: | sonstige, sonstige |
| Werkstoffgüte Anschluss 3: | sonstige, sonstige |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
