Geberit Mepla UP-Kugelhahn mit Befestigung d20
78,68 €*
% UVP: 227,00 €* (65.34% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
602003001
Hersteller:
Geberit
Herstellernummer:
602003001
EAN:
4025416594482
Geberit Mepla UP-Kugelhahn mit Befestigung d20
78,68 €*
% 227,00 €* (65.34% gespart)Produktinformationen "Geberit Mepla UP-Kugelhahn mit Befestigung d20"
Geberit Mepla UP-Kugelhahn mit Befestigung
Verwendungszwecke
Verwendungszwecke
- Für Trinkwasser kalt und warm
- Für Kühl- und Heizungswasser ohne Frostschutzmittel
- Für Kühl- und Heizungswasser mit Frostschutzmittel
- Kugel und Grundkörper vollständig durchströmt
- Mit UP-Drehbetätigung
- Oberteil mit Kugel und Dichtungen austauschbar
- Kugel aus PPSU
- Unverpresst undicht
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: gerade
- Werkstoff Dämmung: EPP
- Dämmstärke (mm): 10 mm
- Wärmeleitfähigkeit Dämmung (W/(m·K)): 0,035 W/(m·K)
- DN / Nennweite: 15
- DNV / Nennweite Armatur: 15

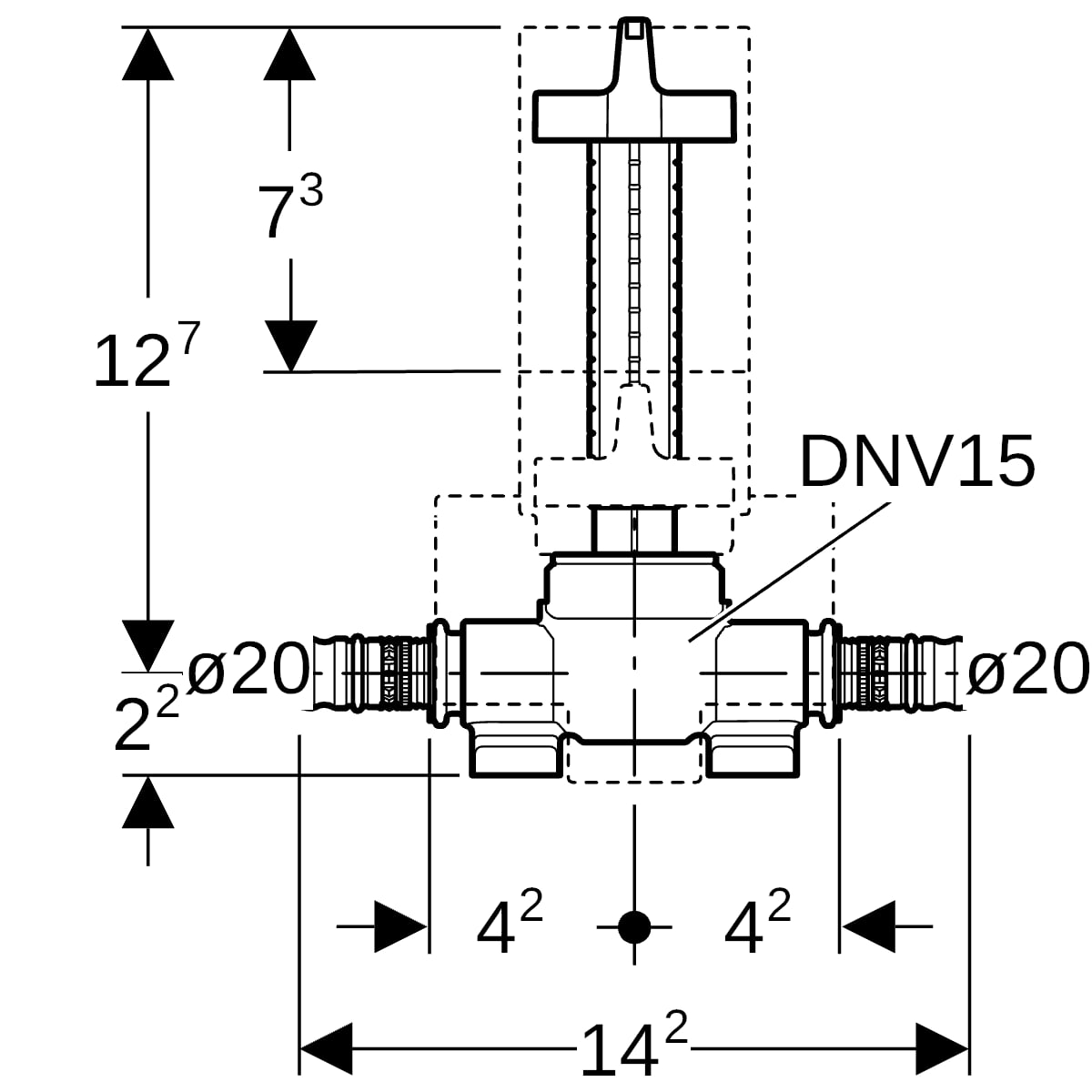

- d, ø / Außendurchmesser (mm): 20 mm
- s ISO / Wanddicke (für Etiketten) (mm): 2,5/2,5 mm
- L / Länge (cm): 14,2 cm
- L1 / Länge (cm): 12,7 cm
- L2 / Länge (cm): 2,2 cm
- Z / Z-Maß (cm): 4,2 cm
- K / maximale Kürzung (cm): 7,3 cm
- Werkstoffnummer AISI-SAE (für Etiketten): UNS C83600
- Werkstoffnummer EN (für Etiketten): CC499K
- Kvs-Wert (m³/h): 27 m³/h
- UP-Drehbetätigung
- Spindelverlängerung
- Bauschutz rund, kürzbar
- Bauschutzstopfen mit Markierspitze
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | sonstige |
|---|---|
| Anschluss 2: | sonstige |
| Arbeitslänge Anschluss 1: | 42 mm, 42 mm |
| Arbeitslänge Anschluss 2: | 42 mm, 42 mm |
| Ausführung: | gerade |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bedienung: | Handgriff |
| DVGW-Siegel: | ja |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM), Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel: | PN 10 |
| ECHA-DB Kennzeichen: | ja |
| ECHA-DB SCIP-Number: | 92e852ac-d2bd-456f-b604-ae337da5aabe |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fettfrei: | nein |
| Feuersicher: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gehäusekonstruktion: | 1-teilig, 1-teilig |
| Höhe Handgriff: | 127 mm, 127 mm |
| KIWA-Prüfsiegel: | nein |
| Konturcode Verbindung 1: | sonstige, sonstige |
| Konturcode Verbindung 2: | sonstige, sonstige |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 29 mm, 29 mm |
| Länge Anschluss 2: | 29 mm, 29 mm |
| Material Kugel: | sonstige |
| Material Kugeldichtung: | sonstige |
| Material Spindel: | sonstige |
| Material primäre Spindeldichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb): | 0-70 °C |
| Medizinisch sauber: | nein |
| Mit Ablassmöglichkeit (Anschluss): | nein |
| Mit Dämmschale: | ja, ja |
| Mit Entleerungsventil: | nein |
| Mit Filter: | nein |
| Mit Kupplungsanschluss 1: | nein |
| Mit Kupplungsanschluss 2: | nein |
| Mit Rückschlagklappe: | nein |
| Mit Thermometer: | nein |
| Nenndurchmesser Anschluss 1: | DN 15, DN 15 |
| Nenndurchmesser Anschluss 2: | DN 15, DN 15 |
| Oberflächenschutz Gehäuse: | ohne, ohne |
| Oberflächenschutz Kugel: | ohne, ohne |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Rohraußendurchmesser Anschluss 1: | 20 mm, 20 mm |
| Rohraußendurchmesser Anschluss 2: | 20 mm, 20 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Volldurchgang: | ja |
| Werkstoff des Gehäuses: | Bronze |
| Werkstoffgüte: | sonstige |
