Geberit Metallrohr-Passbogen 90Gr mit Anschlussverschraubung d15
5,85 €*
% UVP: 16,00 €* (63.44% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
611601223
Hersteller:
Geberit
Herstellernummer:
611601223
EAN:
4025410585004
Geberit Metallrohr-Passbogen 90Gr mit Anschlussverschraubung d15
5,85 €*
% 16,00 €* (63.44% gespart)Produktinformationen "Geberit Metallrohr-Passbogen 90Gr mit Anschlussverschraubung d15"

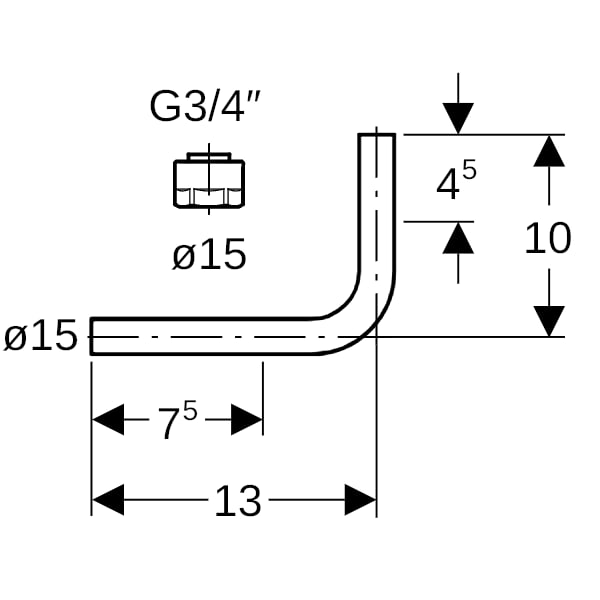

Geberit Metallrohr-Passbogen 90° mit Anschlussverschraubung für Eurokonus
Eigenschaften
Eigenschaften
- Vernickelt
- Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412)
- Form: Bogen
- DN / Nennweite: 12 / 20
- d, ø / Außendurchmesser (mm): 15 mm
- G / Rohrgewinde ("): 3/4 "
- arc / Winkel (°): 90 °
- L / Länge (cm): 13 cm
- L1 / Länge (cm): 10 cm
- K / maximale Kürzung (cm): 7,5 cm
- K1 / maximale Kürzung (cm): 4,5 cm
- Werkstoffnummer AISI-SAE (für Etiketten): C12200
- Werkstoffnummer EN (für Etiketten): CW024A
- Länge Anschluss 1 (mm): 130 mm
- Länge Anschluss 2 (mm): 100 mm
- Anschlussverschraubung für Eurokonus G 3/4"
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

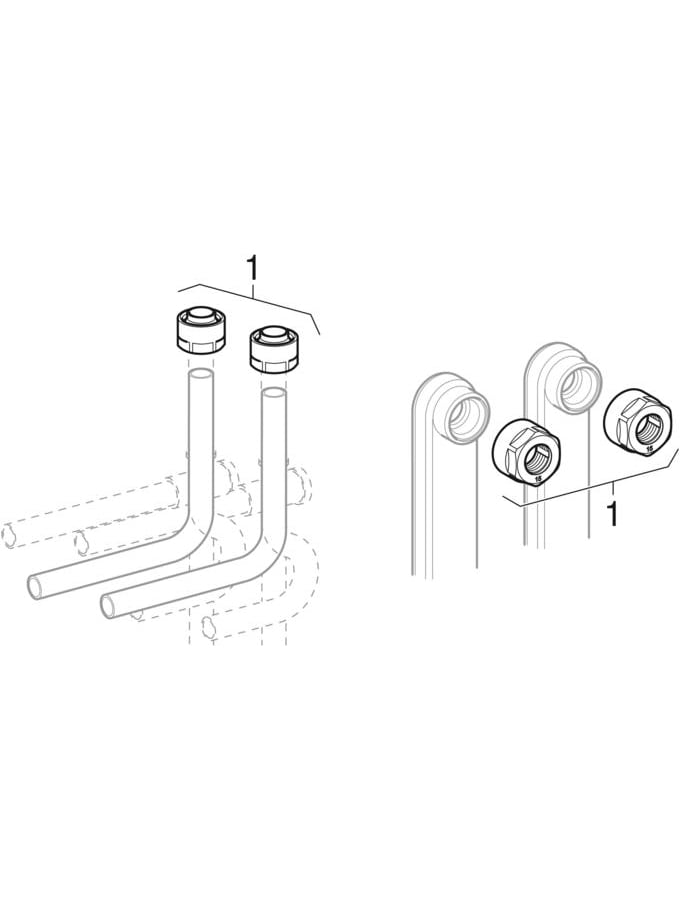

| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Eurokonus, sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Bogen |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | sonstige |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 130 mm, 130 mm |
| Länge Anschluss 2: | 100 mm |
| Mit Dichtungsmaterial: | nein |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 12, DN 12 |
| Nenndurchmesser Anschluss 2: | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | vernickelt, vernickelt |
| Oberflächenschutz Anschluss 2: | vernickelt, vernickelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 15 mm |
| Systemgebunden: | nein |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Werkstoff des Anschlusses 1: | Kupfer, Kupfer |
| Werkstoff des Anschlusses 2: | Kupfer, Kupfer |
| Werkstoffgüte Anschluss 1: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2: | Cu-DHP (CW024A), Cu-DHP (CW024A) |
| Winkel des Bogens: | 90 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | ja |
