Geberit PE Anschlussbogen 90Gr für Wand-WC ausziehbar d90/90
Produktdatenblatt (PDF)
70,97 €*
% UVP: 88,89 €* (20.16% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
241521001
Hersteller:
Geberit
Herstellernummer:
241521001
EAN:
4025416724193
Geberit PE Anschlussbogen 90Gr für Wand-WC ausziehbar d90/90
70,97 €*
% 88,89 €* (20.16% gespart)Produktinformationen "Geberit PE Anschlussbogen 90Gr für Wand-WC ausziehbar d90/90"
Geberit PE Anschlussbogen 90° für WC, ausziehbar
Verwendungszwecke
Verwendungszwecke
- Zur Gebäudeentwässerung
- Für Geberit Duofix Elemente für Wand-WC, mit Sigma UP-Spülkasten 12 cm, barrierefrei, WC höhenverstellbar
- Zum Anschließen an horizontale oder vertikale Abwasserleitungen
- Balg bis 20 cm ausziehbar
- Mit Dichtung aus EPDM
- Werkstoff: PE-HD
- Form: Bogen

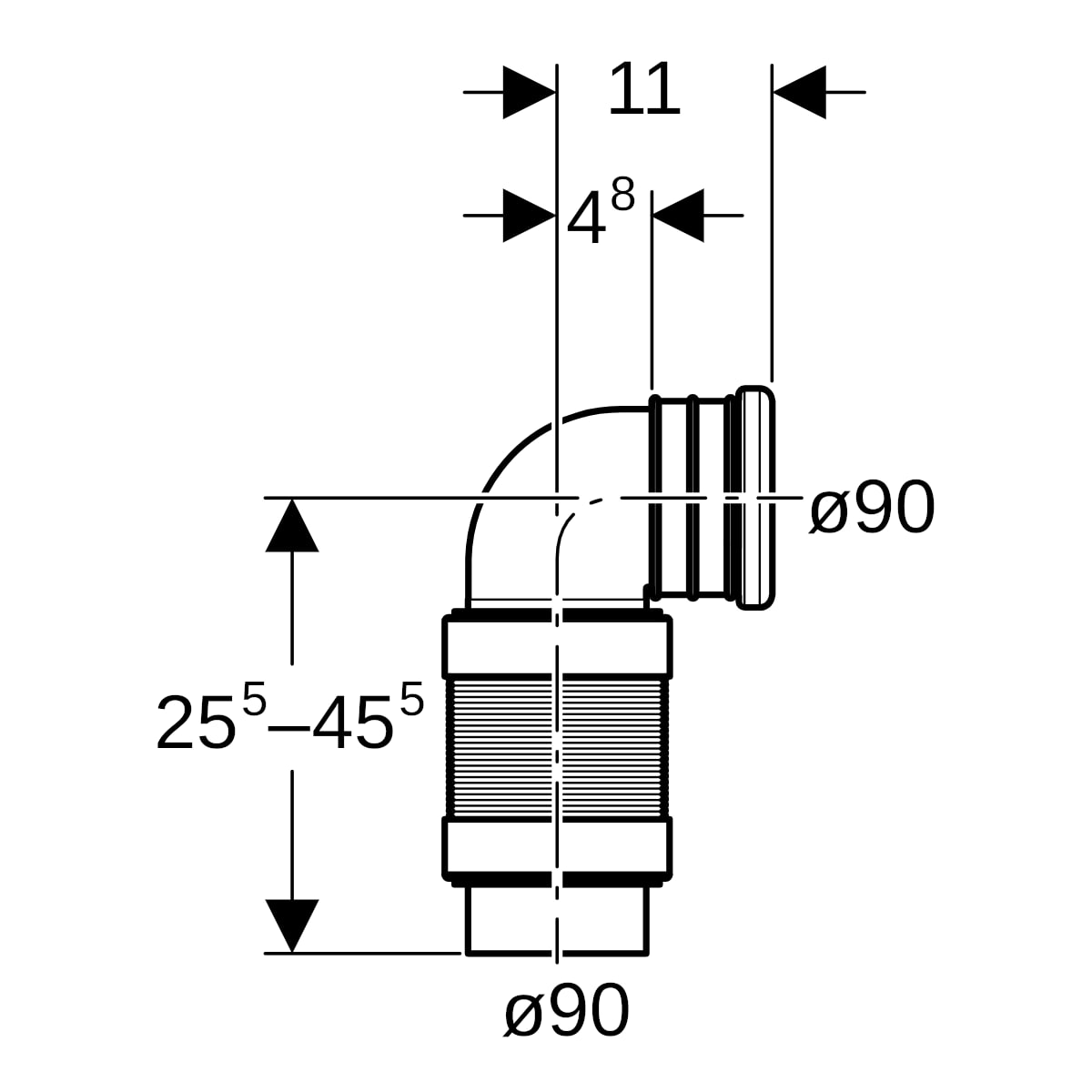

- DN / Nennweite: 90
- d, ø / Außendurchmesser (mm): 90 mm
- d1, ø / Außendurchmesser (mm): 90 mm
- arc / Winkel (°): 90 °
- A / Ausladung (cm): 11 cm
- a / Teilmaß (cm): 4,8 cm
- H / Höhe (cm): 25,5-45,5 cm
- Länge Anschluss 1 (mm): 455 mm
- Länge Anschluss 2 (mm): 11 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Kunststoffschweißende, Kunststoffschweißende |
|---|---|
| Anschluss 2: | Schiebehülse, Schiebehülse, sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Bogen |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 455 mm, 455 mm |
| Länge Anschluss 2: | 11 mm, 11 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 90, DN 90 |
| Nenndurchmesser Anschluss 2: | DN 90, DN 90 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 90 mm, 90 mm |
| Rohraußendurchmesser Anschluss 2: | 90 mm, 90 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Wanddicke Anschluss 1: | 3 mm |
| Wandstärke Verbindungsrohr, Anschluss 1: | 3 mm |
| Wandstärke Verbindungsrohr, Anschluss 2: | 3 mm |
| Werkstoff des Anschlusses 1: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoff des Anschlusses 2: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoffgüte Anschluss 1: | PE-80, PE-80 |
| Werkstoffgüte Anschluss 2: | PE-80, PE-80 |
| Winkel des Bogens: | 90 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | nein |
