13,47 €*
% UVP: 44,00 €* (69.39% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
366925161
Hersteller:
Geberit
Herstellernummer:
366925161
EAN:
4025416030300
Geberit PE Anschlussbogen 90Gr für Wand-WC mit Erweiterung d90/90
13,47 €*
% 44,00 €* (69.39% gespart)Produktinformationen "Geberit PE Anschlussbogen 90Gr für Wand-WC mit Erweiterung d90/90"
Geberit PE Anschlussbogen 90° für Wand-WC, mit Erweiterung
Verwendungszwecke
Verwendungszwecke
- Zur Gebäudeentwässerung
- Zum Anschließen von Sanitärapparaten mit horizontalem Abgang
- Für Geberit Kombifix Elemente für Wand-WC
- Für Geberit Sanbloc Installationsbausteine für Wand-WC
- Mit Dichtung aus EPDM
- Werkstoff: PE-HD
- Form: Bogen

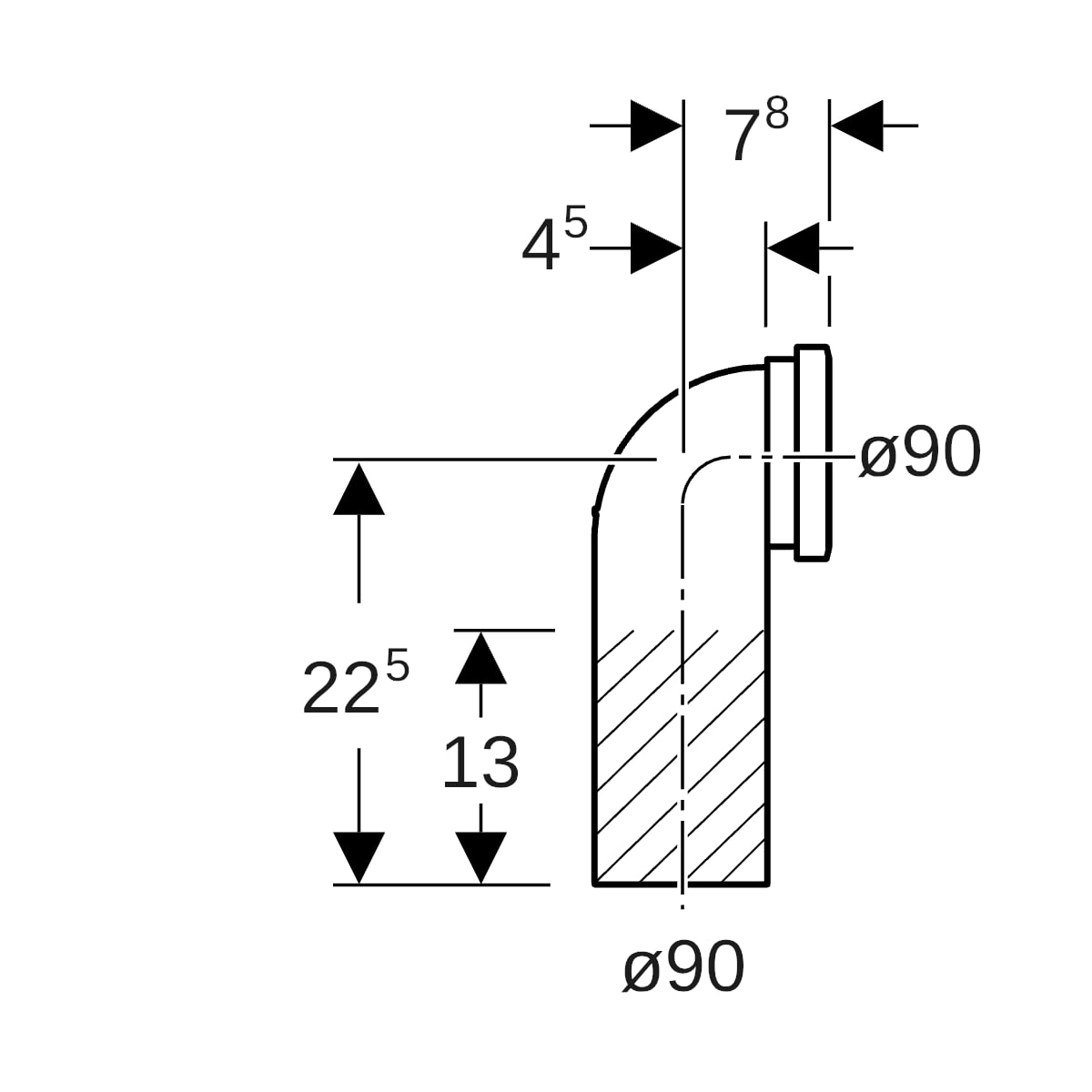

- DN / Nennweite: 90 / 90
- d, ø / Außendurchmesser (mm): 90 mm
- d1, ø / Außendurchmesser (mm): 90 mm
- arc / Winkel (°): 90 °
- A / Ausladung (cm): 7,8 cm
- a / Teilmaß (cm): 4,5 cm
- H / Höhe (cm): 22,5 cm
- K / maximale Kürzung (cm): 13 cm
- Länge Anschluss 1 (mm): 225 mm
- Länge Anschluss 2 (mm): 7,8 mm
- Schutzdeckel
Downloads
Datenblatt.pdf | Technische Details zum Artikel |
Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
Anschluss 1: | Schiebehülse, Schiebehülse, sonstige |
---|---|
Anschluss 2: | Schiebehülse, Schiebehülse, sonstige |
Batteriekennzeichnung Kennzeichen: | nein |
DIN-CERTCO-Zertifikat: | nein |
DVGW-Siegel: | nein |
DVGW-Siegel für Gas: | nein |
DVGW-Siegel für Wasser: | nein |
ECHA-DB Kennzeichen: | nein |
Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
Exzentrisch: | nein |
FM-Prüfung: | nein |
Form: | Bogen |
Gastec QA Prüfung: | nein |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Hauptfarbe Fitting: | schwarz, schwarz |
KIWA-Prüfsiegel: | nein |
KOMO-Prüfsiegel: | nein |
LPCB-Prüfung: | nein |
Länge Anschluss 1: | 225 mm, 225 mm |
Länge Anschluss 2: | 7 mm, 7 mm |
Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
Mit Dichtungsmaterial: | ja |
Mit Entleerungsventil: | nein |
Mit Entlüfter: | nein |
Mit Stoßnocken: | nein |
Mit TÜV-Zulassung: | nein |
Mit Verbindungsanzeige: | nein |
Mit thermischer Isolierung: | nein |
Nenndurchmesser Anschluss 1: | DN 90, DN 90 |
Nenndurchmesser Anschluss 2: | DN 90, DN 90 |
Oberflächenbehandlung Anschluss 1: | unbehandelt |
Oberflächenbehandlung Anschluss 2: | unbehandelt |
Oberflächenschutz Anschluss 1: | unbehandelt |
Oberflächenschutz Anschluss 2: | unbehandelt |
REACH Datum: | 2024-02-28, 2024-02-28, 2024-02-28 |
REACH Kennzeichen: | nein |
Reduzierend: | nein |
Rohraußendurchmesser Anschluss 1: | 90 mm, 90 mm |
Rohraußendurchmesser Anschluss 2: | 90 mm, 90 mm |
Systemgebunden: | ja |
Typenzulassung nach BBR/EKS: | nein |
UBA-Positivliste Kennzeichen: | nein |
UL-Prüfung: | nein |
ULC-Qualitätskennzeichen: | nein |
VdS-geprüft: | nein |
Verschlossen: | nein |
Werkstoff des Anschlusses 1: | Polyethylen (PE), Polyethylen (PE) |
Werkstoff des Anschlusses 2: | Polyethylen (PE), Polyethylen (PE) |
Werkstoffgüte Anschluss 1: | PE-80, PE-80 |
Werkstoffgüte Anschluss 2: | PE-80, PE-80 |
Winkel des Bogens: | 90 ° |
Zertifiziert nach NF 545: | nein |
Zugfest: | nein |
Anschluss 1: | Schiebehülse, Schiebehülse, sonstige |
---|---|
Anschluss 2: | Schiebehülse, Schiebehülse, sonstige |
Batteriekennzeichnung Kennzeichen: | nein |
DIN-CERTCO-Zertifikat: | nein |
DVGW-Siegel: | nein |
DVGW-Siegel für Gas: | nein |
DVGW-Siegel für Wasser: | nein |
ECHA-DB Kennzeichen: | nein |
Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
Exzentrisch: | nein |
FM-Prüfung: | nein |
Form: | Bogen |
Gastec QA Prüfung: | nein |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Hauptfarbe Fitting: | schwarz, schwarz |
KIWA-Prüfsiegel: | nein |
KOMO-Prüfsiegel: | nein |
LPCB-Prüfung: | nein |
Länge Anschluss 1: | 225 mm, 225 mm |
Länge Anschluss 2: | 7 mm, 7 mm |
Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
Mit Dichtungsmaterial: | ja |
Mit Entleerungsventil: | nein |
Mit Entlüfter: | nein |
Mit Stoßnocken: | nein |
Mit TÜV-Zulassung: | nein |
Mit Verbindungsanzeige: | nein |
Mit thermischer Isolierung: | nein |
Nenndurchmesser Anschluss 1: | DN 90, DN 90 |
Nenndurchmesser Anschluss 2: | DN 90, DN 90 |
Oberflächenbehandlung Anschluss 1: | unbehandelt |
Oberflächenbehandlung Anschluss 2: | unbehandelt |
Oberflächenschutz Anschluss 1: | unbehandelt |
Oberflächenschutz Anschluss 2: | unbehandelt |
REACH Datum: | 2024-02-28, 2024-02-28, 2024-02-28 |
REACH Kennzeichen: | nein |
Reduzierend: | nein |
Rohraußendurchmesser Anschluss 1: | 90 mm, 90 mm |
Rohraußendurchmesser Anschluss 2: | 90 mm, 90 mm |
Systemgebunden: | ja |
Typenzulassung nach BBR/EKS: | nein |
UBA-Positivliste Kennzeichen: | nein |
UL-Prüfung: | nein |
ULC-Qualitätskennzeichen: | nein |
VdS-geprüft: | nein |
Verschlossen: | nein |
Werkstoff des Anschlusses 1: | Polyethylen (PE), Polyethylen (PE) |
Werkstoff des Anschlusses 2: | Polyethylen (PE), Polyethylen (PE) |
Werkstoffgüte Anschluss 1: | PE-80, PE-80 |
Werkstoffgüte Anschluss 2: | PE-80, PE-80 |
Winkel des Bogens: | 90 ° |
Zertifiziert nach NF 545: | nein |
Zugfest: | nein |
